Назначение

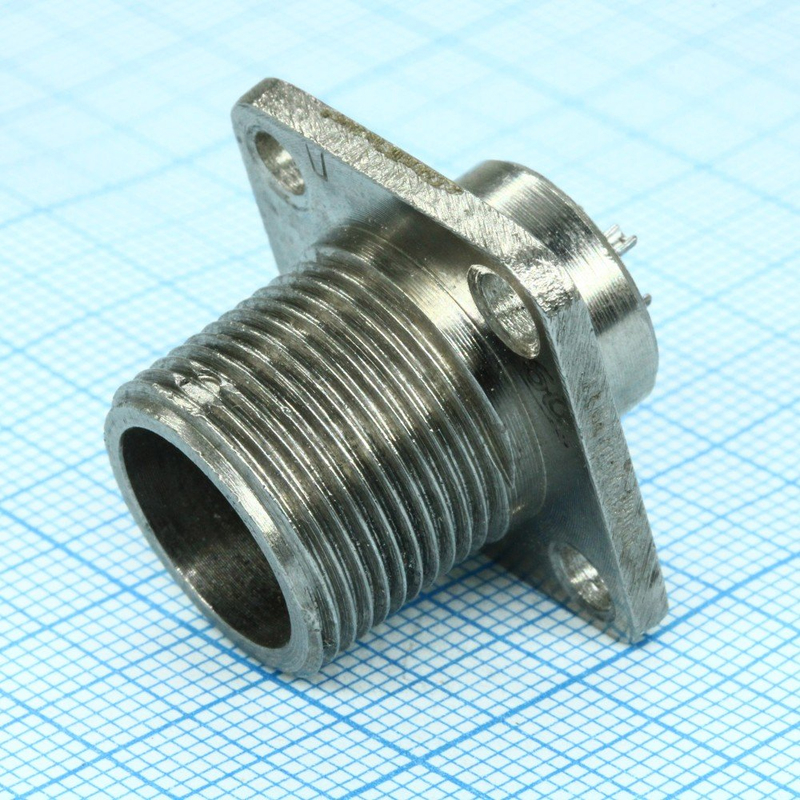

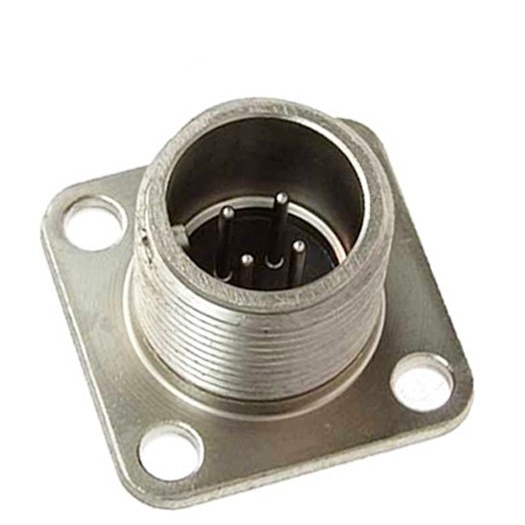

2РМГ14Б4Ш1Е2Б Атлант «5» — это герметичная приборная вилка цилиндрического разъёма серии 2РМГ производства завода «Электросоединитель». Изделие предназначено для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Вилка применяется для внутреннего объёмного монтажа в приборных корпусах и обеспечивает соединение четырёх извлекаемых штыревых контактов диаметром 1 мм.

Артикул товара — 20018. Категория — 2РМГ14. Производитель — Атлант. Поставка осуществляется в заводской упаковке. Приёмка «5», год выпуска — 2025.

Расшифровка обозначения

Маркировка 2РМГ14Б4Ш1Е2Б содержит полную информацию о конструкции и исполнении разъёма. Каждый символ обозначает конкретный параметр изделия.

• 2РМГ — серия герметичных цилиндрических разъёмов.
• 14 — посадочный диаметр корпуса 14 мм.
• Б — блочный (приборный) корпус.
• 4 — количество контактов.
• Ш — тип вилка.
• 1 — все контакты диаметром 1 мм.
• Е — покрытие контактов химникель.
• 2 — теплостойкость до 200 °С.
• Б — без патрубка.

Подтверждённые особенности

Электрические параметры

Вилка обеспечивает соединение четырёх извлекаемых штыревых контактов диаметром 1 мм. Номинальный рабочий ток составляет до 6 А на контакт и до 20 А на соединитель при напряжении до 560 В переменного или постоянного тока. Сопротивление контактов — не более 0,015 Ом, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и стойкость

Соединитель рассчитан на температуру окружающей среды от минус 60 °С до плюс 200 °С с учётом перегрева контактов до плюс 180 °С. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490–500 м/с². Многократные удары — до 1000–4000 циклов с ускорением 100–1000 м/с², одиночные удары — до 5000 м/с².

Герметичность и ресурс

Герметичность подтверждается отсутствием утечки воздуха при перепаде давления до 1,5 кгс/см² (147 кПа). Ресурс составляет минимум 500 циклов сочленения-расчленения, наработка — 1000–1500 часов.

Климатическое исполнение

Климатическое исполнение — УХЛ. Срок сохраняемости — от 15 до 25 лет.

Применение

Вилка предназначена для внутреннего объёмного монтажа в приборных корпусах. Благодаря герметичному исполнению и покрытию контактов химникель изделие подходит для условий с повышенной влажностью (до 98 процентов при плюс 25 °С), пониженным давлением (до 10 в минус двенадцатой степени мм рт. ст.) и воздействием агрессивных сред.

Разъём востребован в радиоэлектронной аппаратуре, приборостроении и системах, где требуется надёжное электрическое соединение при интенсивных механических и климатических нагрузках.
