2РМГ14Б4Ш1Е2Б

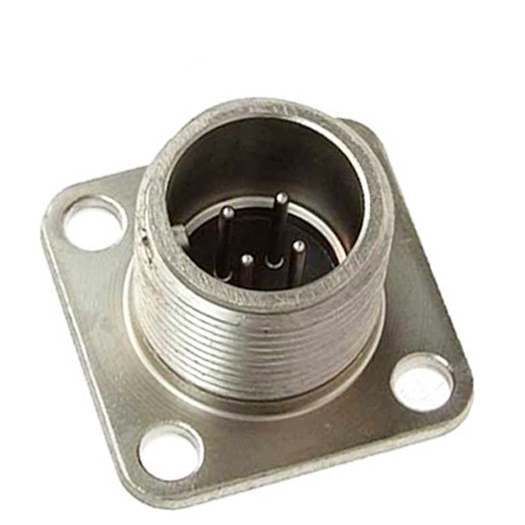

Разъём 2РМГ14Б4Ш1Е2Б — это герметичная цилиндрическая вилка серии 2РМГ, предназначенная для соединения электрических цепей постоянного, переменного (до примерно 3 МГц) и импульсного тока.

Расшифровка обозначения

• 2РМГ – низкочастотный цилиндрический герметичный разъём с резьбовой фиксацией.

• 14 – условный размер корпуса (диаметр посадочного места около 14 мм).

• Б – вид корпуса «блочный (приборный)» без левой резьбы, предназначен для монтажа в панель или прибор.

• 4 – количество контактов (4 контакта).

• Ш – вилка (штекер).

• 1 – тип контактной системы (конфигурация).

• Е – контактное покрытие «никель».

• 2 – теплостойкость до +200 °C.

• Б на конце – дополнительное обозначение блочного исполнения вилки.

Основные характеристики

• 4 извлекаемых контакта диаметром 1 мм.

• Токовая нагрузка до 6 А на один контакт, до 20 А на соединитель в целом.

• Максимальное напряжение постоянного и переменного тока до порядка 560 В, частота переменного тока до примерно 3 МГц.

• Сопротивление контакта не более 0,015 Ом, сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Герметичное исполнение, рассчитанное на работу в жёстких климатических и вибрационных условиях (вплоть до значительных ускорений и частот до нескольких кГц).

Применение

Разъём используется в электронной и электро‑измерительной аппаратуре, промышленных установках, где требуется надёжное герметичное соединение с ограниченным пространством и повышенными требованиями к температуре и вибрации. Ответная розетка для 2РМГ — обычно 2РМТ того же размера и количества контактов.
