2РМГ14Б4Ш1Е2 Вилка блочная

2РМГ14Б4Ш1Е2 — это герметичная цилиндрическая вилка блочного типа из серии 2РМГ, предназначенная для надежных электрических соединений в сложных условиях эксплуатации. Ниже — краткий, но технически содержательный разбор её назначения и характеристик.

Назначение и область применения

2РМГ14Б4Ш1Е2 используется в электрических цепях постоянного и переменного тока (в том числе импульсных), частотой до нескольких МГц, в аппаратуре промышленного, военного и специального назначения. Соединитель проектируется для монтажа «объёмным» способом на плату или в корпус устройства, после чего сочленяется с кабельной розеткой 2РМГ с резьбовым фиксатором.

Основные технические параметры

• Количество контактов: 4 штырьковых контакта диаметром 1 мм.

• Токовая нагрузка: до 6 А на один контакт и до 20 А на весь разъём в целом.

• Напряжение: номинальное/рабочее до 560 В постоянного и переменного тока, в ряде исполнений — до 700 В.

• Сопротивление контактов: не более 15 мОм, сопротивление изоляции — порядка 5000 МОм.

Условия эксплуатации и механическая прочность

• Диапазон рабочих температур: примерно от −60 до +200 °С, что соответствует теплостойкому исполнению 200 °С.

• Климатическое исполнение: чаще УХЛ2.1 по ГОСТ 15150‑69, влажность до 98% при +25 °С.

• Механические нагрузки: допускает линейные ускорения до 2000 м/с², удары до 5000 м/с², а также вибрацию и акустическое нагружение до уровня около 170 дБ.

Конструкция и габариты

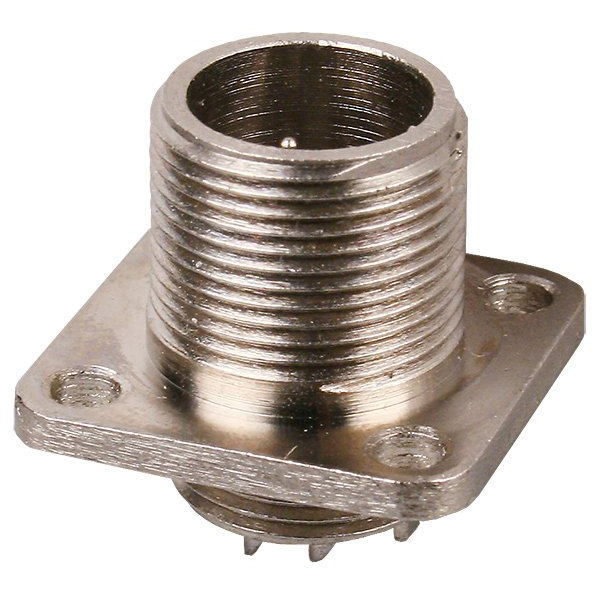

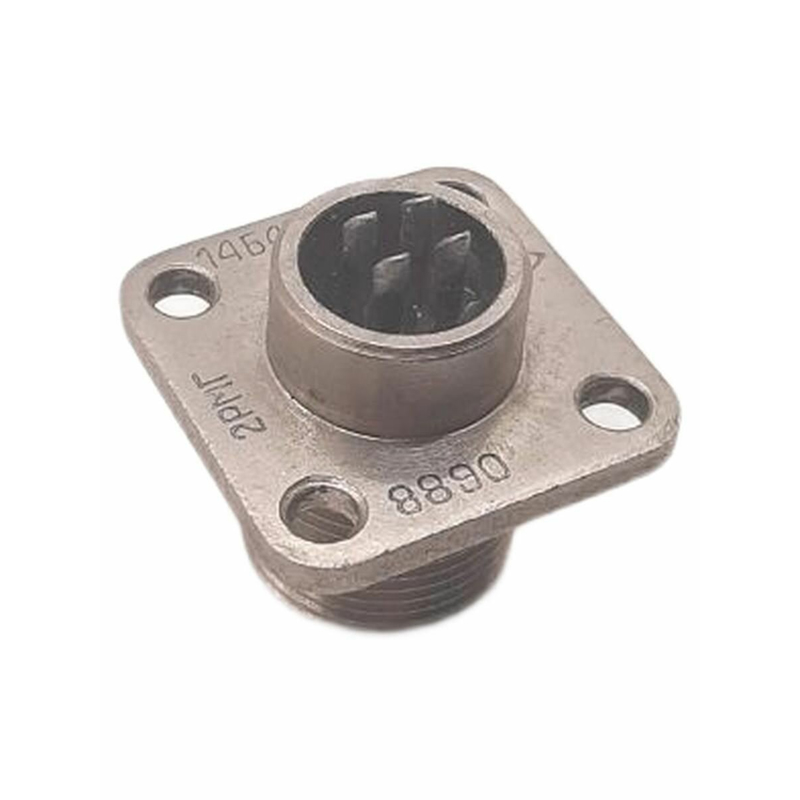

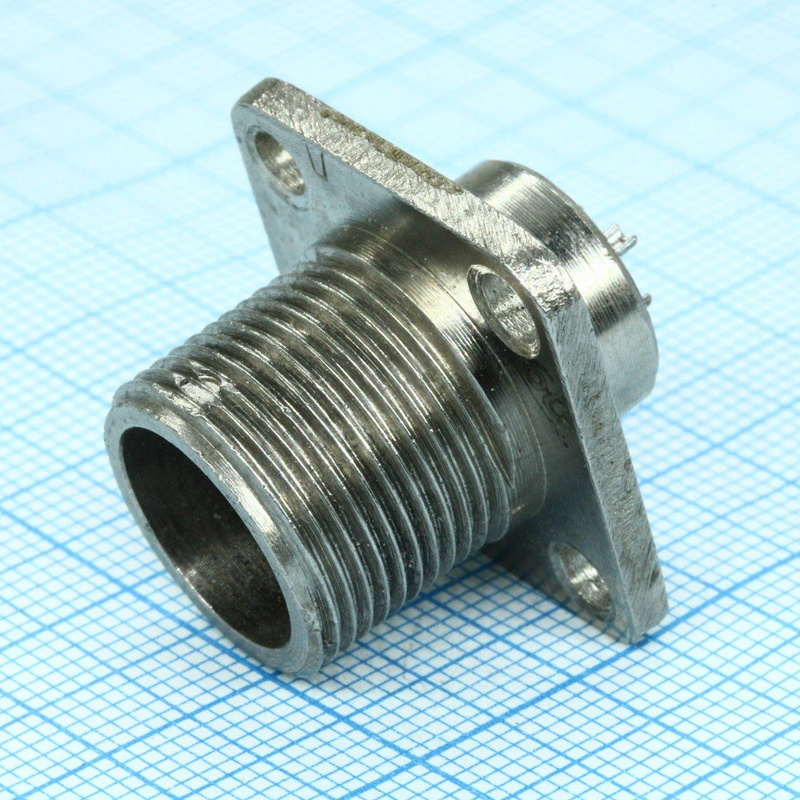

• Корпус: цилиндрический, металлический (часто сталь), без кожуха/патрубка, с тонким фланцем и четырьмя монтажными отверстиями.

• Условный размер корпуса: 14, тип контактного набора — «1» (все контакты Ø 1 мм), покрытие контактов — химически никелированные (обозначение Е).

• Габаритные размеры: примерно 24×24×25 мм (L×W×H), масса около 20 г.

Надёжность и ресурс

• Число сочленений/расчленений: не менее 500 циклов без потери электрических и механических характеристик.

• Минимальная наработка/ресурс: порядка 1000–1500 часов при максимальной рабочей температуре, гарантийный срок хранения может достигать десятков лет.
