Назначение и область применения

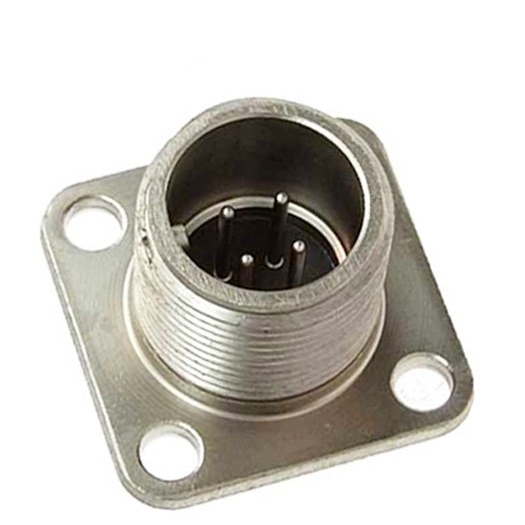

Соединитель 2РМГ14Б4Ш1Е2 — герметичная блочная (приборная) вилка из серии цилиндрических соединителей 2РМГ производства завода «Электросоединитель». Изделие поставляется с приемкой ОТК, что подтверждает заводской контроль качества и соответствие конструкторской документации.

Разъем предназначен для надежного электрического соединения в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсных токов. Применяется в составе приборных блоков, пультов, блоков радиоэлектронной аппаратуры и других устройств, где требуется герметичный, вибро- и удароустойчивый соединитель с резьбовым сочленением.

Метод монтажа — объемный, без кожуха и патрубка. Это делает вилку удобной для встраивания в корпус прибора в качестве блочного (приборного) ответного элемента.

Подтвержденные технические характеристики

Все приведенные ниже параметры относятся непосредственно к данному исполнению соединителя и подтверждены описанием завода-изготовителя.

• Число контактов: 4 штыревых контакта диаметром 1 мм.
• Покрытие контактов: химический никель (буква Е в обозначении).
• Максимальная токовая нагрузка: до 6 А на контакт, до 20 А на весь разъем.
• Максимальное рабочее напряжение: до 560 В.
• Посадочный диаметр корпуса: 14 мм.
• Сочленение: резьбовое, с одношпоночной поляризацией.
• Монтаж: объемный, без кожуха и патрубка.
• Сопротивление контактов: не более 15 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Минимальная наработка: 1000–1500 часов.
• Ресурс сочленения-расчленения: 500 циклов.

Условия эксплуатации и устойчивость

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 200 градусов Цельсия (теплостойкость — 2). Климатическое исполнение УХЛ2.1. Относительная влажность при эксплуатации — до 98 процентов. Рабочее атмосферное давление — от 1,34 умножить на 10 в минус 10 степени Па до 50,6 умножить на 10 в четвертой степени Па.

Вилка выдерживает вибрационные нагрузки в диапазоне 5–5000 Гц с ускорением 50 g, а также механические удары до 5000 метров на секунду в квадрате. Герметичное исполнение обеспечивает надежную работу в условиях повышенной влажности, пониженного давления и интенсивных механических воздействий.

Габариты, масса и хранение

Габаритные размеры соединителя составляют приблизительно 24 мм на 24 мм на 25 мм. Масса — около 20 граммов. Срок хранения при соблюдении условий — до 25 лет. Год выпуска этих изделий — 2025.

Комплектация и маркировка

1. Соединитель 2РМГ14Б4Ш1Е2 — 1 шт.
2. Упаковка — заводская.
3. Приемка — ОТК.

Обозначение 2РМГ14Б4Ш1Е2 расшифровывается так: серия 2РМГ, посадочный диаметр корпуса 14 мм, блочная (Б) вилка с четырьмя контактами, штыревое исполнение, с покрытием химическим никелем (Е) и теплостойкостью 2.
