Назначение

Электросоединитель 2РМГ14Б4Ш1Е2 представляет собой герметичную приборную вилку цилиндрического типа, относящуюся к серии 2РМГ и выпускаемую заводом «ОТК» (или «Электросоединитель»). Основное назначение изделия — обеспечение надёжного электрического соединения в цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в цепях импульсных токов. Вилка применяется в составе электротехнической и радиоэлектронной аппаратуры, где требуется стабильный контакт при воздействии неблагоприятных внешних факторов. Конструкция предусматривает внутренний объёмный монтаж, что подразумевает пайку проводников непосредственно к контактным элементам внутри корпуса.

Подтверждённые особенности и технические характеристики

Соединитель оснащён четырьмя штыревыми контактами диаметром 1 мм. Номинальное напряжение составляет до 560 В, рабочий ток — 6 А на каждый контакт, при этом суммарный ток на разъём в целом может достигать 20 А. Электрическая прочность и стабильность подтверждаются высоким сопротивлением изоляции — не менее 5000 МОм. Ресурс работы определён в 500 циклов сочленения.

Корпусные и присоединительные параметры:

• посадочный диаметр корпуса — 14 мм;
• метод сочленения — резьбовой с одношпоночной поляризацией;
• исполнение — без кожуха и гайки патрубка, с тонким фланцем;
• материал корпуса — сталь;
• материал изолятора — стеклотекстолит;
• покрытие контактов — химический никель;
• масса — около 20 г;
• габаритные размеры — 24 на 24 на 25 мм.

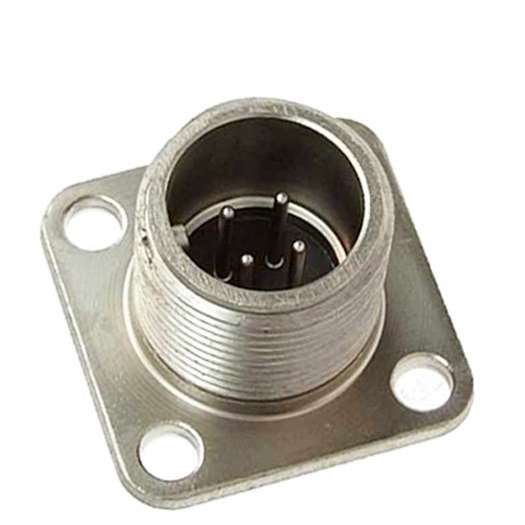

На фотографии представлен типичный вид вилки с квадратным фланцем, монтажными отверстиями и четырьмя штыревыми контактами.

Условия эксплуатации и надёжность

Вилка имеет климатическое исполнение УХЛ2.1. Герметичность конструкции обеспечивает работоспособность при влажности до 98 процентов при температуре плюс 25 градусов Цельсия. Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия. Изделие сохраняет функции при изменении атмосферного давления в широких пределах: от 1,34 на 10 в минус 10 степени Па до 50,6 на 10 в 4 степени Па.

Соединитель устойчив к вибрационным и ударным нагрузкам с ускорением до 5000 метров на секунду в квадрате. Наработка составляет не менее 1500 часов при температуре плюс 80 градусов Цельсия. Срок хранения достигает 25 лет.

Применение и приёмка

Благодаря совокупности характеристик 2РМГ14Б4Ш1Е2 востребован в авиационной, космической, судовой и другой ответственной технике, где предъявляются повышенные требования к герметичности, термостойкости и механической прочности соединений. Вилка подходит для монтажа в ограниченном объёме благодаря компактным габаритам и тонкому фланцу.

Изделие соответствует техническим условиям типа бР0.364.103ТУ или ГЕ0.364.140ТУ. Приёмка осуществляется отделом технического контроля, что подтверждается отметкой «ОТК». Год выпуска — 2025. Поставка производится в заводской упаковке.
