2РМГ14Б4Ш1Е2: герметичная приборная вилка для ответственных электрических соединений

Разъём 2РМГ14Б4Ш1Е2 — герметичная приборная вилка цилиндрического типа, предназначенная для надёжного соединения электрических цепей постоянного, переменного и импульсного тока. Модель применяется при внутреннем монтаже аппаратуры, где важны устойчивость к внешним воздействиям, механическая прочность и стабильность электрических параметров.

Назначение разъёма 2РМГ14Б4Ш1Е2

Соединитель относится к серии 2РМГ — низкочастотным герметичным цилиндрическим разъёмам. Он рассчитан на работу в цепях переменного тока с частотой до 3 МГц, а также в цепях постоянного и импульсного тока. Конструкция используется в блоках радиоэлектронной аппаратуры, системах управления, измерительном оборудовании, промышленной автоматике и специализированной технике.

Важная особенность исполнения — резьбовое сочленение. Оно обеспечивает прочную фиксацию соединённых частей и помогает снизить риск самопроизвольного расстыковывания при вибрациях или ударах. Поляризация корпуса выполнена одношпоночной, поэтому соединение осуществляется в заданном положении.

Расшифровка маркировки

Обозначение 2РМГ14Б4Ш1Е2 содержит сведения о конструкции и электрическом исполнении изделия:

Такая расшифровка позволяет быстро определить, подходит ли разъём для конкретной монтажной задачи, ещё на этапе разработки электрической схемы или комплектации оборудования.

Основные характеристики

Вилка 2РМГ14Б4Ш1Е2 имеет четыре извлекаемых контакта диаметром 1 мм. Допустимая нагрузка составляет до 6 А на один контакт и до 20 А суммарно на соединитель, при максимальном рабочем напряжении до 560 В.

К основным параметрам относятся:

• Герметичное исполнение для эксплуатации в условиях повышенных требований к защите соединения.

• Четырёхконтактная схема с контактами диаметром 1 мм.

• Работа в цепях постоянного, переменного и импульсного тока.

• Частота переменного тока — до 3 МГц.

• Резьбовая фиксация сопрягаемых частей.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Ресурс — до 500 циклов сочленения и расчленения.

• Минимальная наработка — 1000 часов.

• Устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц.

• Рабочий температурный диапазон в теплостойком исполнении — от −60 °C до +200 °C.

Конструктивные особенности

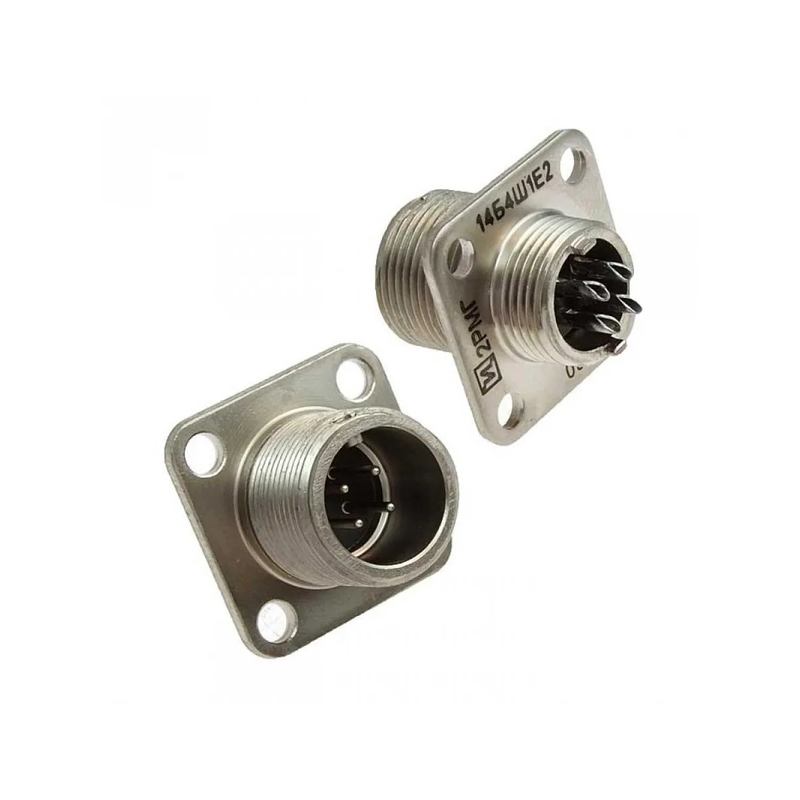

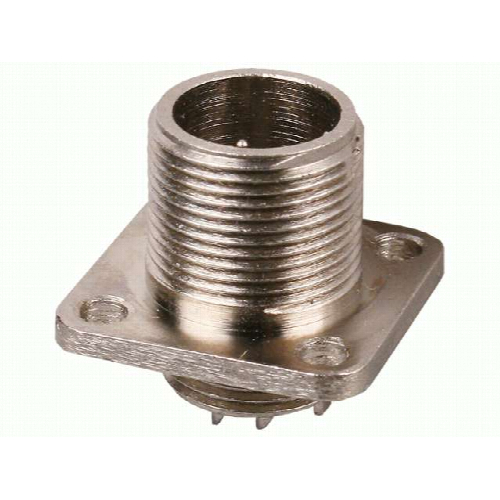

2РМГ14Б4Ш1Е2 представляет собой приборную вилку, рассчитанную на крепление в корпусе устройства или на панели. Условный размер корпуса — 14, а габаритная длина изделия составляет до 26,5 мм. Наружные резьбовые элементы имеют размеры М14×1 и М16×1, что учитывают при подготовке монтажного места и подборе ответной части.

В качестве ответного элемента для вилки серии 2РМГ используется розетка 2РМТ соответствующего типоразмера и контактной схемы. При выборе пары необходимо проверять совпадение числа контактов, их расположения, исполнения и электрических параметров.

Где применяется 2РМГ14Б4Ш1Е2

Разъём востребован там, где обычные разъёмные соединения могут оказаться недостаточно устойчивыми к температуре, вибрации, ударам или изменению условий эксплуатации. Например, его можно использовать для подключения четырёх силовых либо сигнальных линий между приборным блоком и внешним жгутом кабелей.

Типовой пример: в шкафу управления приборная вилка 2РМГ14Б4Ш1Е2 устанавливается на панели блока, а ответная розетка соединяется с кабельной линией. Резьбовая фиксация удерживает соединение при вибрации, а герметичная конструкция помогает сохранить стабильность контактов в сложных условиях эксплуатации.

При проектировании важно учитывать не только номинальные ток и напряжение, но и сечение подключаемого проводника, схему контактов, требования к герметичности, температурный режим и соответствие ответной части. 2РМГ14Б4Ш1Е2 сочетает компактный корпус, четыре контакта и исполнение для повышенных температур, поэтому подходит для надёжной коммутации в составе профессиональной электротехнической и радиоэлектронной аппаратуры.
