Назначение и область применения

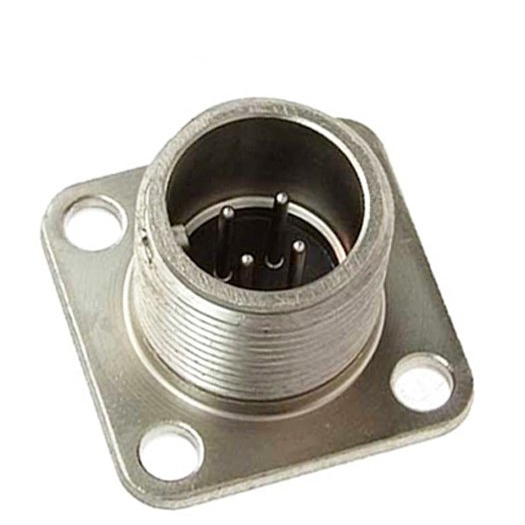

Разъем 2РМГ14Б4Ш1Е2 Атлант «ОТК» — цилиндрическая четырехконтактная герметичная вилка серии 2РМГ, предназначенная для объемного внутреннего монтажа в конструкцию приборов и оборудования. Соединитель применяется для электрического соединения цепей в условиях повышенных механических и климатических нагрузок, где требуется стойкость к вибрации, ударам, перепадам давления и широкому диапазону температур. Климатическое исполнение УХЛ 2.1 допускает эксплуатацию в умеренном и холодном климате, в том числе в промышленных и судовых условиях.

Серия 2РМГ представляет собой низкочастотные цилиндрические герметичные соединители. Вилка рассчитана на сочленение с ответной розеткой резьбовым методом и обеспечивает герметичность стыка при перепаде давления до 1,5 кгс/см² (примерно 147 кПа), при котором утечка воздуха не допускается.

Расшифровка обозначения и конструкция

Маркировка изделия содержит полную информацию о его исполнении. Расшифровка обозначения 2РМГ14Б4Ш1Е2:

• 2РМГ — серия низкочастотных цилиндрических герметичных соединителей.
• 14 — условный посадочный диаметр корпуса 14 мм.
• Б — блочное (приборное) исполнение корпуса.
• 4Ш — вилка на четыре контакта-штыря.
• 1Е2 — все контакты диаметром 1 мм, покрытие химический никель, теплостойкость до +200 °C.
• «ОТК» — вид приемки по техническим условиям: изделие принято ОТК, без дополнительной спецприемки.

Корпус вилки изготавливается из стали или алюминиевого сплава и имеет тонкий фланец под крепление на плоской поверхности корпуса оборудования. Контакты выполнены штыревыми, извлекаемыми, диаметром 1 мм. Изолятор изготовлен из стекла или другого диэлектрика, обеспечивающего герметичность и высокое сопротивление изоляции.

Электрические параметры

Номинальное напряжение соединителя составляет до 560 В постоянного и переменного тока при частоте до 3 МГц. Рабочий ток — до 6 А на каждый контакт и до 20 А в сумме по всем четырем контактам. Контактное сопротивление — не более 15 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Контакты диаметром 1 мм с покрытием химический никель рассчитаны на длительную работу при нагреве, а теплостойкость исполнения 1Е2 достигает +200 °C.

Механические и климатические характеристики

Разъем устойчив к вибрации в диапазоне от 5 до 5000 Гц с амплитудой ускорения до 500 м/с², а также к многократным и одиночным ударам с пиковыми ускорениями от 1000 до 5000 м/с². Температурный диапазон эксплуатации — примерно от минус 60 °C до плюс 200 °C. Климатическое исполнение УХЛ 2.1 подтверждает пригодность для промышленного и судового применения в умеренном и холодном климате.

Ресурс, хранение и комплектация

Соединитель обеспечивает не менее 500 циклов сочленения-расчленения. Минимальная наработка в рабочем режиме составляет от 1000 до 1500 часов. Минимальный срок сохраняемости — порядка 25 лет при соблюдении условий хранения. Изделие поставляется в заводской упаковке.

Год выпуска — 2025, приемка — «ОТК», артикул — 20015, категория — 2РМГ14, производитель — Атлант.
