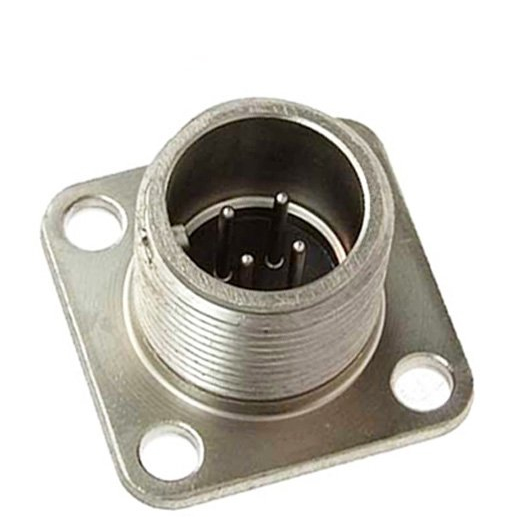

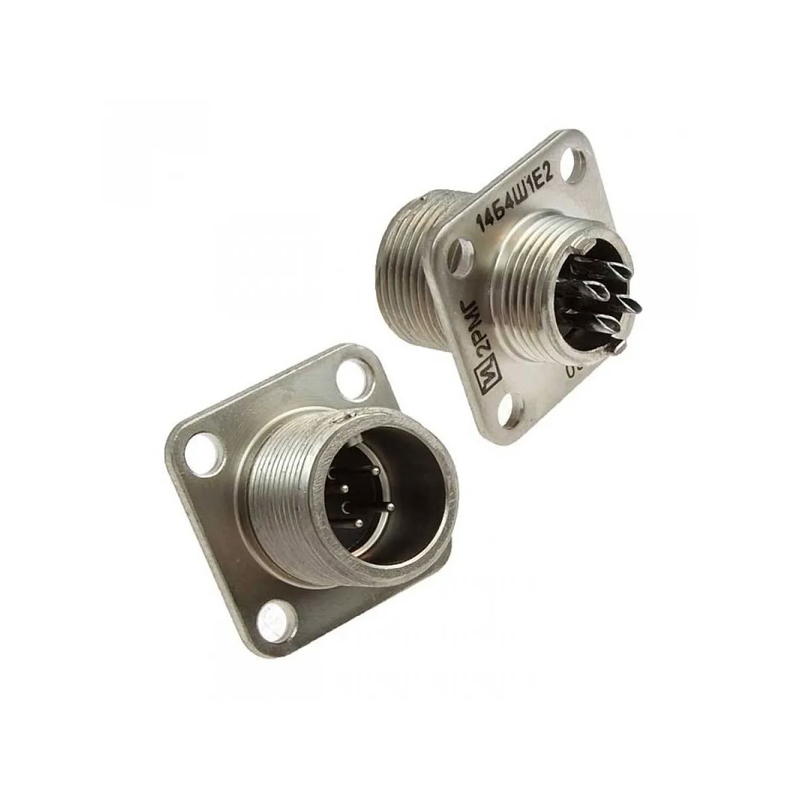

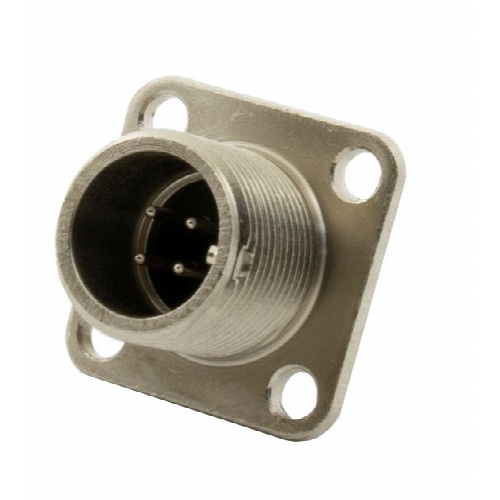

2РМГ14Б4Ш1Е1: герметичный 4-контактный разъём для промышленной аппаратуры

2РМГ14Б4Ш1Е1 — цилиндрический низкочастотный герметичный приборный разъём серии 2РМГ, предназначенный для надёжного подключения электрических цепей в составе промышленного, измерительного и специального оборудования. Компактный корпус условного размера 14, резьбовая фиксация и четырёхконтактная схема делают его удобным решением для систем, где особенно важны вибростойкость, защищённость соединения и стабильный электрический контакт.

Назначение разъёма 2РМГ14Б4Ш1Е1

Разъём применяется для коммутации цепей постоянного, переменного и импульсного тока в аппаратуре общего и специального назначения. Серия 2РМГ рассчитана на работу с переменным током частотой до 3 МГц и используется в узлах радиоэлектронных устройств, системах автоматики, измерительных комплексах, шкафах управления, датчиковом оборудовании и другой технике с повышенными требованиями к механической надёжности соединения.

Маркировка 2РМГ14Б4Ш1Е1 указывает на принадлежность к герметичной цилиндрической серии 2РМГ, исполнение с условным размером корпуса 14 и контактной группой на четыре позиции. Такие соединители востребованы там, где требуется компактно вывести несколько силовых, сигнальных или управляющих цепей через корпус прибора.

Конструкция и принцип соединения

Основой конструкции является металлический цилиндрический корпус, обеспечивающий механическую прочность и защиту контактной части. Контакты рассчитаны на объёмный монтаж пайкой, что позволяет формировать надёжное электрическое соединение с внутренней проводкой оборудования.

Ключевые особенности конструкции:

• Герметичное исполнение для применения в аппаратуре, работающей в сложных производственных условиях.

• Четыре контакта, удобные для передачи питания, дискретных сигналов либо комбинированных цепей.

• Резьбовое сочленение, предотвращающее случайное расстыковывание при вибрации и механических воздействиях.

• Одношпоночная поляризация корпуса, исключающая неверную ориентацию вилки и ответной части при подключении.

• Никелевое покрытие контактов, применяемое для повышения стойкости контактной поверхности.

Для сопряжения с приборной вилкой 2РМГ используются кабельные розетки серии 2РМТ соответствующего типоразмера и схемы контактов. В документации для датчиков давления МИДА-13П для исполнения с разъёмом 2РМГ14Б4Ш1Е1 указана ответная розетка 2РМТ14КПН4Г1В1В.

Технические параметры серии

Для исполнения с четырьмя контактами диаметром 1 мм характерны параметры, типичные для разъёмов 2РМГ14Б4Ш1. При проектировании необходимо сверять точные значения с документацией на конкретное исполнение и техническими условиями изготовителя.

Параметры тока, напряжения, сопротивления контактов и изоляции приведены по данным для сопоставимого исполнения 2РМГ14Б4Ш1 с четырьмя контактами диаметром 1 мм; буквенно-цифровой суффикс конкретной модификации может влиять на температурное исполнение и конструктивные детали.

Преимущества в оборудовании

Использование 2РМГ14Б4Ш1Е1 позволяет организовать разъёмное соединение без отказа от требований к прочности и стабильности контактов. Резьбовая фиксация особенно важна для оборудования, подвергающегося вибрации, ускорениям, транспортировке или периодическому обслуживанию.

Разъёмы серии 2РМГ применимы в следующих задачах:

• Подключение преобразователей, датчиков и измерительных модулей.

• Передача питания и управляющих сигналов в системах промышленной автоматики.

• Коммутация цепей в радиоэлектронной и приборной аппаратуре.

• Организация разъёмного ввода в корпусах приборов и блоков.

• Подключение исполнительных механизмов, контрольных цепей и вспомогательных устройств.

Например, разъём 2РМГ14Б4Ш1Е1 применяется как штатный интерфейс подключения в отдельных исполнениях датчиков давления МИДА-13П, работающих в системах контроля и управления технологическими процессами.

Что учитывать при подборе

При замене или включении 2РМГ14Б4Ш1Е1 в новый проект важно проверять не только совпадение общего обозначения серии, но и полную совместимость исполнения:

• Количество, расположение и диаметр контактов.

• Номер контактной схемы и нумерацию выводов.

• Тип ответной кабельной розетки 2РМТ.

• Наличие и конструкцию патрубка, если требуется ввод кабеля.

• Климатическое и температурное исполнение.

• Требования к герметичности, вибрационной стойкости и допустимой нагрузке.

• Электрические параметры каждой подключаемой цепи.

2РМГ14Б4Ш1Е1 представляет собой надёжный четырёхконтактный приборный разъём для эксплуатации в технически ответственных системах. Его цилиндрическая герметичная конструкция, резьбовое соединение и унификация с ответными частями серии 2РМТ позволяют применять изделие в промышленной автоматике, измерительной технике и специализированной радиоэлектронной аппаратуре.
