2РМГ14Б: герметичный электрический разъём для промышленного оборудования

2РМГ14Б — серия герметичных цилиндрических электрических разъёмов, применяемых для надёжного соединения цепей питания, управления и сигнализации в промышленной, измерительной и специальной аппаратуре. Такие вилки рассчитаны на работу в условиях вибрации, перепадов температуры и повышенной влажности, где особенно важны механическая прочность корпуса и стабильность электрического контакта.

Назначение разъёма 2РМГ14Б

Разъёмы серии 2РМГ используются в цепях постоянного, переменного и импульсного тока. Для переменного тока допускается работа на частотах до 3 МГц. Конструкция обеспечивает герметичное подключение и подходит для внутреннего монтажа в оборудовании с климатическим исполнением УХЛ.

Модификация 2РМГ14Б относится к разъёмам с условным размером корпуса 14. Буква «Б» в обозначении указывает на блочное, или приборное, исполнение корпуса без левой резьбы. Это решение удобно для установки разъёма непосредственно на панель, корпус прибора или оборудование.

Особенности конструкции

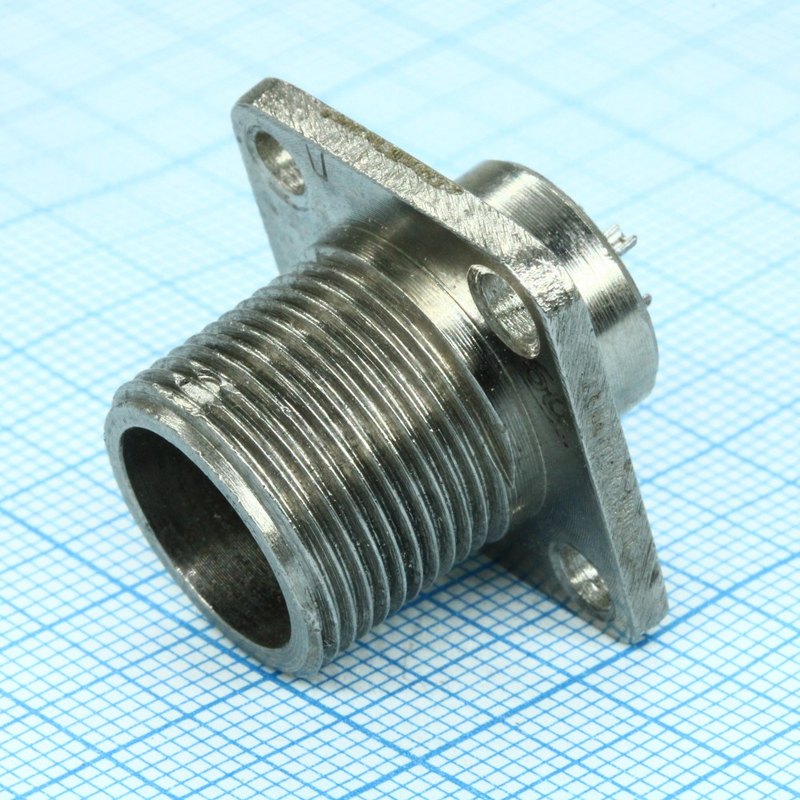

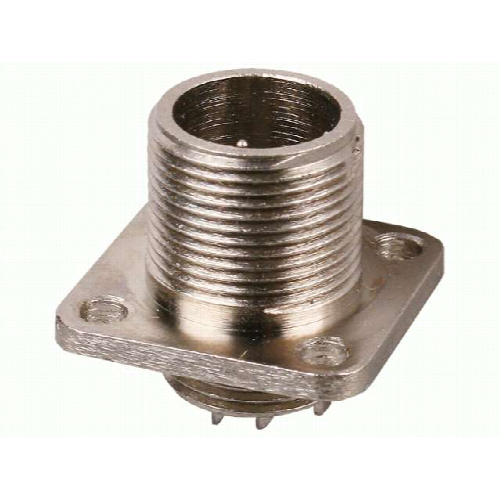

Основой конструкции 2РМГ14Б является прочный металлический корпус с резьбовым способом сочленения. Резьбовая фиксация помогает исключить самопроизвольное разъединение при вибрации и механических воздействиях, а одношпоночная поляризация предотвращает неправильное соединение частей разъёма.

Ключевые конструктивные особенности:

• Герметичное цилиндрическое исполнение

• Блочный приборный корпус для монтажа на оборудование

• Резьбовое соединение ответных частей

• Одношпоночная поляризация корпуса

• Возможность применения в цепях питания, передачи сигналов и управления

• Совместимость с розетками серии 2РМТ для соединителей 2РМГ

Характеристики исполнения 2РМГ14Б4Ш1Е2

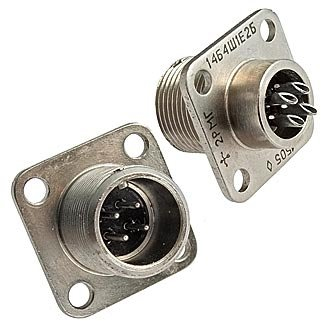

Одним из распространённых вариантов является 2РМГ14Б4Ш1Е2 . В этом исполнении разъём имеет четыре штыревых контакта диаметром 1 мм. Для данной комбинации контактов указываются следующие параметры: максимальная нагрузка до 6 А на один контакт, суммарно до 20 А на соединитель и рабочее напряжение до 560 В.

Точные параметры зависят от полного буквенно-цифрового обозначения, схемы расположения контактов, диаметра контактов, теплостойкости и конкретных требований технических условий.

Где применяют 2РМГ14Б

Герметичные разъёмы 2РМГ14Б востребованы там, где требуется компактное и устойчивое к внешним факторам соединение электрических цепей. Они могут использоваться в контрольно-измерительных приборах, системах автоматики, промышленной электронике, транспортном оборудовании, источниках питания и аппаратуре с повышенными требованиями к надёжности межблочных соединений.

Например, 2РМГ14Б может применяться для подключения преобразователя или измерительного модуля к вторичному оборудованию: через него передаются питание устройства и сигналы между блоками системы. Упоминание разъёма 2РМГ14Б4Ш1Е2 встречается в документации по подключению измерительных преобразователей к вторичной аппаратуре.

Как выбрать подходящее исполнение

При подборе разъёма 2РМГ14Б важно сверять не только размер корпуса, но и полное обозначение. Оно определяет конфигурацию изделия и его совместимость с ответной частью.

Проверьте следующие параметры:

• Количество и расположение контактов

• Тип контактов: штыревые или гнездовые

• Диаметр контактов и допустимую токовую нагрузку

• Рабочее напряжение цепи

• Исполнение корпуса: приборное или кабельное

• Требуемую теплостойкость

• Тип ответной розетки и совместимость по ключу поляризации

• Условия эксплуатации: температура, влажность, вибрация и механические нагрузки

Разъём 2РМГ14Б — практичное решение для оборудования, которому необходимо надёжное, герметичное и механически устойчивое электрическое соединение. Правильно подобранная модификация позволяет обеспечить безопасную передачу питания и сигналов, сохранить стабильность контакта и упростить обслуживание аппаратуры.
