Назначение и область применения

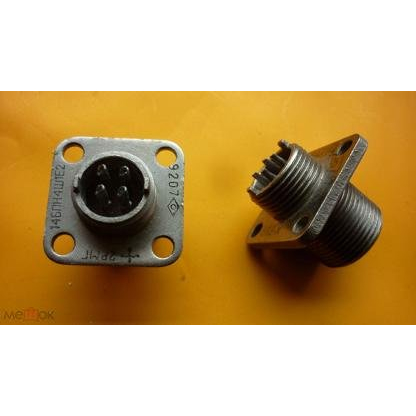

Соединитель 2РМГ14 БПН Кожух относится к серии цилиндрических герметичных разъёмов 2РМГ и предназначен для работы в электрических цепях постоянного, переменного тока частотой до примерно 3 МГц, а также в цепях импульсных токов. Изделие применяется преимущественно для внутриприборного монтажа, где требуется высокая степень герметичности, устойчивость к внешним воздействиям и надёжность электрического соединения в условиях повышенной влажности, запылённости, вибрации и значительных перепадов температур.

Благодаря блочному исполнению корпуса без левой резьбы разъём удобно устанавливается на панели, шасси и корпуса радиоэлектронной аппаратуры, измерительных приборов, блоков питания и промышленного оборудования. Прямой патрубок типа ПН обеспечивает простой и надёжный ввод неэкранированного кабеля, а дополнительный кожух усиливает защиту кабельного выхода и повышает механическую прочность узла в целом.

Расшифровка обозначения

• 2РМГ — цилиндрический герметичный разъём серии 2РМГ;
• 14 — условный размер корпуса, определяющий диаметр и посадочные габариты по ряду 2РМ;
• Б — блочная (приборная) часть, корпус без левой резьбы;
• ПН — прямой патрубок для подключения неэкранированного кабеля (патрубок-«нос» под кабель);
• Кожух — дополнительный чехол-кожух, устанавливаемый на корпус или кабельный выход для защиты от механических повреждений, пыли и влаги.

Конструктивные особенности

Корпус разъёма выполнен в блочном исполнении и не имеет левой резьбы, что упрощает монтаж внутри приборов и оборудования. Патрубок ПН обеспечивает надёжную фиксацию одножильного или многожильного неэкранированного кабеля через кабельный выходной узел. Конструкция герметичного исполнения гарантирует стабильность электрических параметров при длительной эксплуатации в сложных климатических условиях.

Кожух, входящий в состав данного изделия, как правило, изготавливается из металла и выполняет несколько функций: повышает механическую защиту патрубка и кабельного ввода, улучшает условия крепления и разгрузки кабельного выхода, дополнительно защищает узел соединения от пыли, влаги и вибрационных нагрузок. Применение кожуха особенно целесообразно в условиях, где возможны ударные воздействия, изгибы кабеля вблизи разъёма или повышенные требования к долговечности соединения.

Условия эксплуатации

Разъёмы серии 2РМГ рассчитаны на климатическое исполнение УХЛ и способны работать в широком диапазоне температур. Для герметичных разъёмов данной серии характерны высокое сопротивление изоляции порядка нескольких тысяч мегаом, значительное число циклов сочленений-расчленений, исчисляемое сотнями, а также длительный минимальный срок сохраняемости, достигающий нескольких десятков лет. Эти свойства делают разъём пригодным для ответственных применений, где замена или обслуживание соединителей затруднены.

Преимущества и особенности применения

• Герметичное исполнение, обеспечивающее защиту контактов от влаги и загрязнений;
• Блочная конструкция корпуса без левой резьбы для компактного внутриприборного монтажа;
• Прямой патрубок для удобного подключения неэкранированного кабеля;
• Дополнительный металлический кожух для механической защиты кабельного выхода;
• Широкий температурный диапазон и высокая стойкость к внешним воздействиям.
