Назначение разъема 2РМГСД42Б45Ш5Е2

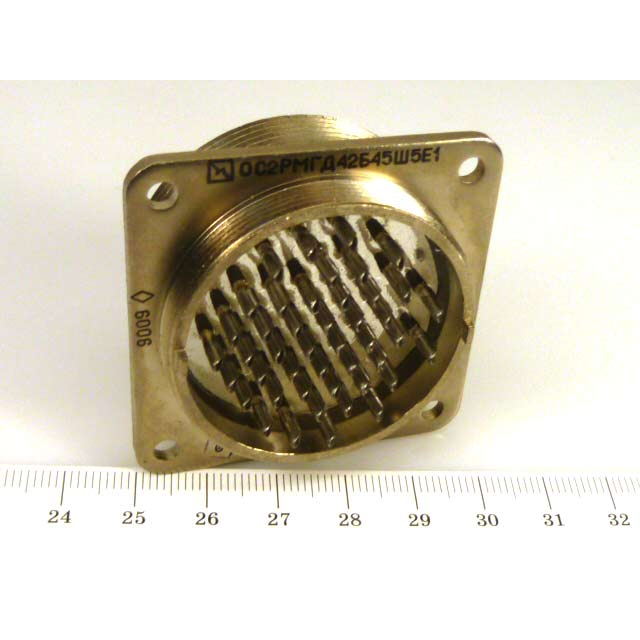

Разъем 2РМГСД42Б45Ш5Е2 представляет собой герметичный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. Изделие применяется в радиоэлектронной аппаратуре как общего, так и специального назначения, где требуется надежное электрическое соединение при воздействии неблагоприятных условий окружающей среды.

Данный соединитель относится к категории блочных (приборных) разъемов и предназначен для внутреннего монтажа. Поставка осуществляется в заводской упаковке в комплекте с паспортом изделия. Артикул позиции — 7504, категория — 2РМГ.

Подтвержденные технические характеристики

Ниже приведены параметры, указанные в документации на изделие. Иные значения, не перечисленные здесь, не подтверждены и не заявляются.

• Тип соединителя: герметичный, блочный (приборный).
• Условный размер корпуса: 42.
• Количество контактов: 45.
• Максимальное рабочее напряжение: до 700 В.
• Рабочий ток на контакт: от 4 до 20 А.
• Метод монтажа: объемный, пайка.
• Климатическое исполнение: УХЛ по ГОСТ 15150-69.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия или до плюс 200 градусов Цельсия.
• Покрытие контактов: химникель.
• Теплостойкость: 200 градусов Цельсия.

Расшифровка условного обозначения

Обозначение разъема построено по стандартной схеме и раскрывает его конструктивные особенности. Понимание структуры обозначения помогает правильно подобрать изделие под конкретную задачу.

1. 2РМГД — тип соединителя.
2. 42 — условный размер корпуса.
3. Б — вид корпуса (блочный).
4. П — вид патрубка (прямой).
5. Э — тип гайки патрубка (для экранированного кабеля).
6. 45 — количество контактов.
7. Ш — часть соединителя (вилка).
8. 5 — обозначение сочетания контактов.
9. Е — покрытие контактов (химникель).
10. 2 — теплостойкость (200 градусов Цельсия).

Применение и особенности конструкции

Разъем предназначен для внутреннего монтажа и может оснащаться прямым патрубком для экранированного или неэкранированного кабеля. Сочленение частей соединителя выполняется с помощью резьбы, что обеспечивает надежное и стабильное соединение даже при механических воздействиях.

Герметичное исполнение позволяет использовать изделие в условиях повышенной влажности и других факторов внешней среды, нормируемых для климатического исполнения УХЛ. Высокое сопротивление изоляции не менее 5000 МОм подтверждает пригодность разъема для ответственных электрических цепей.

Контактная группа рассчитана на рабочие токи от 4 до 20 А и напряжения до 700 В, что делает возможным применение изделия как в слаботочных, так и в силовых цепях радиоэлектронной аппаратуры. Покрытие контактов химникелем повышает их коррозионную стойкость и долговечность.

Комплектация и сопроводительная документация

Поставка осуществляется в заводской упаковке. В комплект входит паспорт изделия, содержащий сведения о технических характеристиках, условиях эксплуатации, а также рекомендации по монтажу и обслуживанию. Для обеспечения долговечности и надежности работы устройства необходимо следовать инструкциям, изложенным в паспорте.

Производитель в предоставленных данных не указан. Страна производства, гарантийный срок и наличие сертификатов в исходной информации не заявлены.
