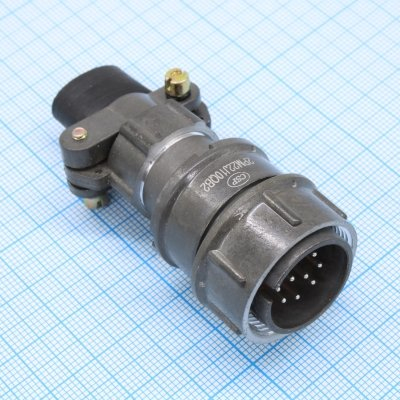

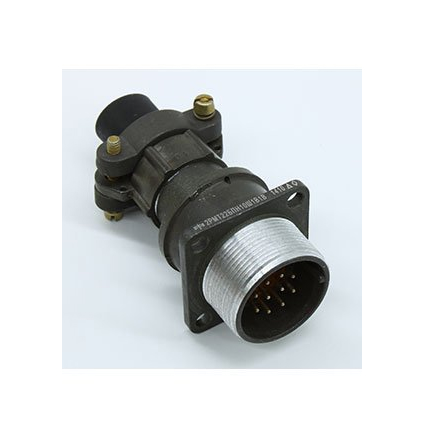

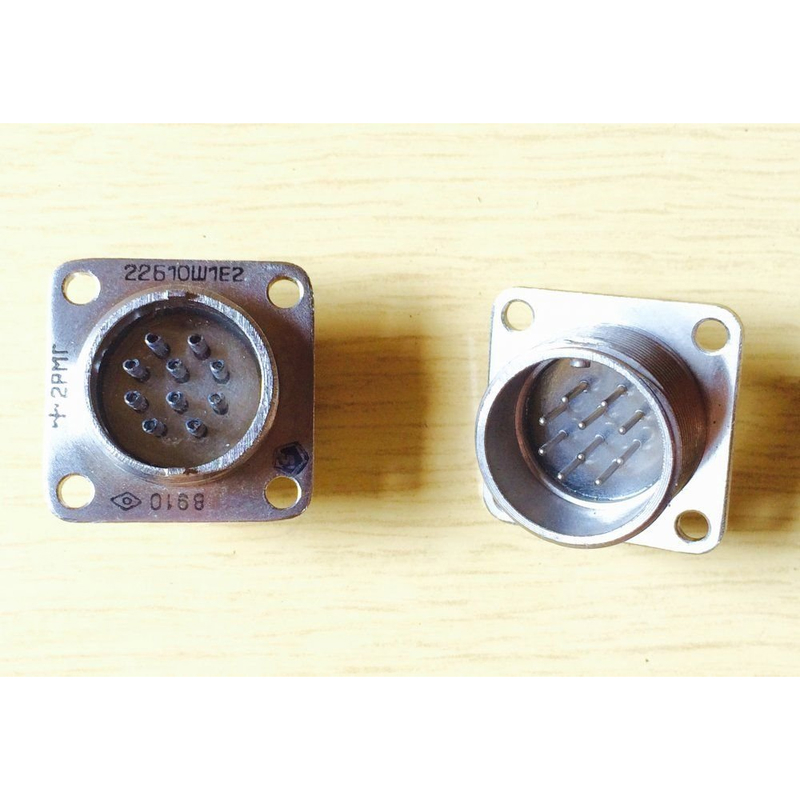

Разъем 2РМГ22Б10Ш1Е2 представляет собой герметичную приборную вилку, предназначенную для использования в электрических цепях с постоянным и переменным током, а также для импульсных токов. Этот разъем может работать при частоте до 3 МГц и предназначен для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре.

Основные характеристики

• Тип соединителя: 2РМГ (герметичный, цилиндрический).
• Условный размер корпуса: 22.
• Количество контактов: 10.
• Максимальное рабочее напряжение: 560 В (максимальное напряжение — 700 В).
• Максимальный ток на одиночный контакт: 5 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от -60 °C до +200 °C.

Конструкция

Разъем имеет резьбовое соединение и может быть выполнен без патрубка или с прямым патрубком для экранированного или неэкранированного кабеля. Корпус выполнен из металла, а изолятор — из карболита. Контакты покрыты химникелем, что обеспечивает защиту от коррозии.

Устойчивость к внешним воздействиям

Разъем 2РМГ22Б10Ш1Е2 обладает высокой устойчивостью к механическим воздействиям:

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц.
• Ударные нагрузки: максимальное ускорение до 5000 м/с?.
• Срок хранения: 25 лет с момента изготовления.

Применение

Данный разъем широко используется в различных областях, включая:

• Радиоэлектронную аппаратуру общего назначения.
• Специальные устройства и системы, требующие надежного соединения в условиях повышенной влажности и температуры.

Таким образом, разъем 2РМГ22Б10Ш1Е2 является надежным решением для подключения в условиях жесткой эксплуатации.
