Назначение и область применения

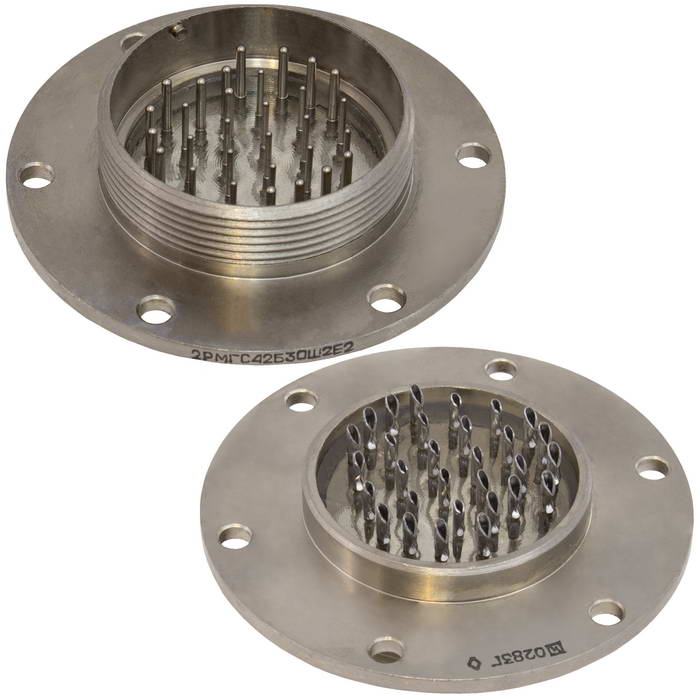

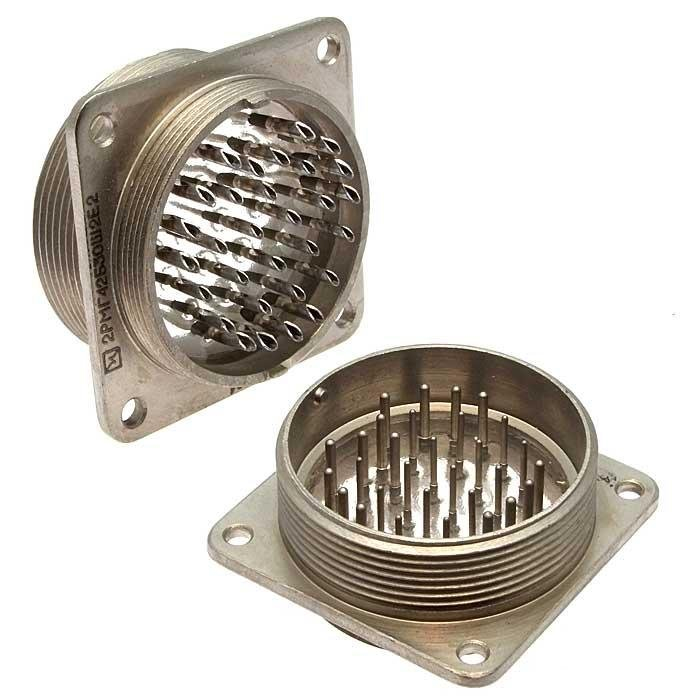

Разъем 2РМГ42Б30Ш2Е2 ВП в заводской упаковке представляет собой герметичную вилку приборного типа, предназначенную для соединения электрических цепей в радиоэлектронной аппаратуре. Изделие применяется как для постоянного, так и для переменного тока с частотой до 3 МГц, а также для коммутации импульсных токов. Такое сочетание режимов делает разъем востребованным в составе блоков и приборов, где требуется стабильная передача сигнала и питания через разъемное соединение.

Блочное (приборное) исполнение корпуса означает, что вилка монтируется непосредственно на корпус прибора или блока аппаратуры, обеспечивая вывод цепей наружу через герметичный узел. Это типовое решение для радиоэлектронных устройств, работающих в условиях повышенных требований к надежности соединения.

Основные технические характеристики

• Количество контактов: 30.
• Тип соединителя: 2РМГ.
• Размер корпуса: 42 миллиметра.
• Тип корпуса: блочный, приборный.
• Покрытие контактов: химникель.
• Сопротивление контакта: до 0,015 Ом.
• Теплостойкость: до 200 градусов Цельсия.
• Способ монтажа: объемный, пайкой.

Указанные параметры подтверждаются типовыми характеристиками серии 2РМГ. Низкое переходное сопротивление контактов и высокая теплостойкость позволяют использовать разъем в цепях, где важны минимальные потери и устойчивость к нагреву при эксплуатации.

Конструкция и особенности

Разъемы серии 2РМГ выпускаются в нескольких конструктивных исполнениях. Они могут оснащаться различными типами патрубков, включая прямые патрубки для экранированного или неэкранированного кабеля. Это дает возможность подбирать вариант подключения под конкретную схему монтажа и тип применяемого провода.

Сочленение соединителей выполняется резьбовым методом. Резьбовое соединение обеспечивает надежный контакт и устойчивость к механическим нагрузкам, вибрациям и случайному расхождению частей разъема в процессе эксплуатации. Герметичность вилки дополнительно защищает контактную группу от воздействия внешней среды.

Покрытие контактов химникелем повышает их коррозионную стойкость и износостойкость, что важно при частых сочленениях и разъединениях. Монтаж объемный, пайкой, что позволяет выполнять надежное присоединение проводов непосредственно к контактам разъема.

Применение и эксплуатационные качества

Разъем 2РМГ42Б30Ш2Е2 ВП в заводской упаковке предназначен для использования в радиоэлектронной аппаратуре различного назначения. Он подходит для постоянного и переменного тока с частотой до 3 МГц, а также для импульсных токов, что охватывает широкий круг задач по коммутации цепей питания и сигнала.

Способность выдерживать нагрев до 200 градусов Цельсия и низкое сопротивление контакта делают изделие пригодным для ответственных узлов, где требуется стабильность электрических параметров. Блочный корпус упрощает установку на приборы и блоки, а резьбовое сочленение гарантирует надежную фиксацию ответных частей.

Поставка осуществляется в заводской упаковке, что обеспечивает сохранность изделия при транспортировке и хранении до момента монтажа. Артикул товара — 7502, категория — 2РМГ.
