Назначение соединителя ОС2РМГД30Б24Ш5Е2

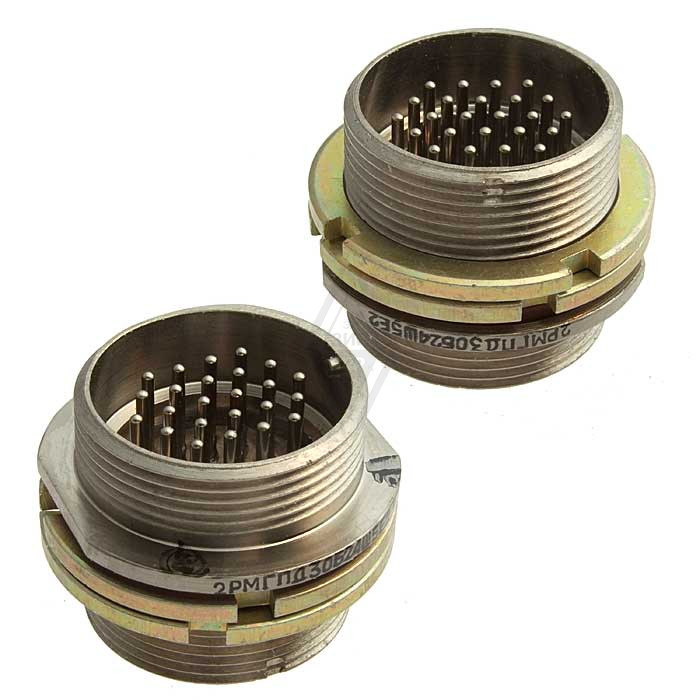

Соединитель ОС2РМГД30Б24Ш5Е2 серии 2РМГД представляет собой цилиндрический электрический разъём, предназначенный для надёжного соединения электрических проводников в составе кабельных сборок и блоков аппаратуры. Изделие относится к категории блочных вилок, то есть монтируется непосредственно на корпус блока или панель и обеспечивает электрическую и механическую стыковку с ответной частью.

Основное назначение соединителя — передача электрических сигналов и питающих напряжений между отдельными узлами, блоками и кабельными линиями. Благодаря резьбовому методу сочленения обеспечивается устойчивое к вибрациям и механическим воздействиям соединение, что делает изделие пригодным для эксплуатации в жёстких условиях.

Подтверждённые технические особенности

Конструкция соединителя сочетает стальной корпус и стеклянную вставку-изолятор, что обеспечивает стойкость к высоким температурам и агрессивным средам. Контактный набор рассчитан на 24 контакта, каждый из которых имеет условный диаметр 1,5 мм. Покрытие контактов — химникель, обозначенное в маркировке буквой E.

Габаритные размеры корпуса составляют 38 на 38 на 25 мм, условный размер корпуса — 30. Метод монтажа — объёмный, что подразумевает присоединение проводников непосредственно к контактным выводам. Ниже приведены ключевые электрические и механические параметры.

• Номинальное напряжение: 560 В.
• Рабочий ток: 5,5 А на контакт и 110 А на разъём в целом.
• Диапазон рабочих частот: от 5 до 5000 Гц.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: 5000 МОм.
• Удар одиночного действия: ускорение до 5000 метров на секунду в квадрате.
• Удар многократного действия: ускорение до 1000 метров на секунду в квадрате.
• Интервал рабочих температур: от минус 60 до плюс 200 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.

Применение и условия эксплуатации

Соединитель ОС2РМГД30Б24Ш5Е2 применяется в тех областях, где требуются компактные, термостойкие и виброустойчивые разъёмные соединения. К таким областям относятся бортовые и наземные системы, приборные блоки, кабельные сборки и распределительные устройства, работающие в условиях повышенных механических нагрузок.

Расширенный температурный диапазон позволяет использовать изделие как при низких температурах окружающей среды, так и при длительном нагреве до плюс 200 градусов Цельсия. Устойчивость к ударам одиночного и многократного действия подтверждает пригодность соединителя для объектов, подверженных вибрации и тряске.

Резьбовое сочленение и объёмный монтаж упрощают сборку и обслуживание: соединитель можно многократно разъединять и вновь сочленять без потери надёжности контакта. Стальной корпус защищает внутренние элементы от механических повреждений, а стеклянная вставка сохраняет изоляционные свойства при высокой температуре.

Для правильного подбора ответной части следует учитывать тип вилки, условный размер корпуса 30, число контактов 24 и условный номер контактного набора 5. Совместимость с конкретными изделиями серии 2РМГД определяется этими параметрами, а также резьбовым методом сочленения.
