Назначение изделия

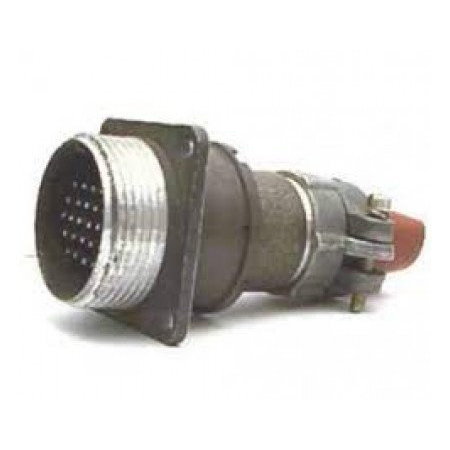

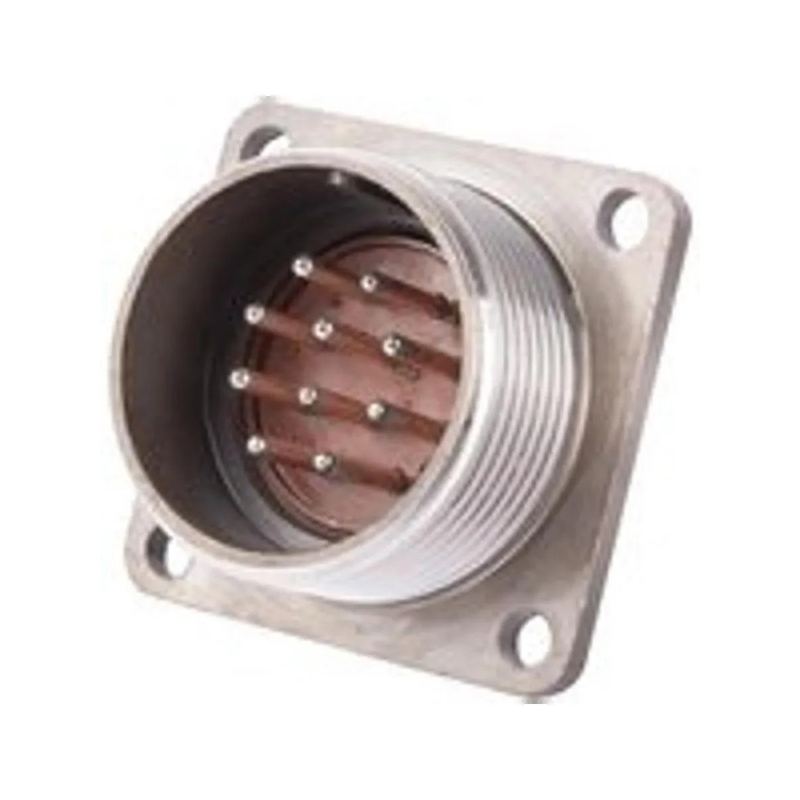

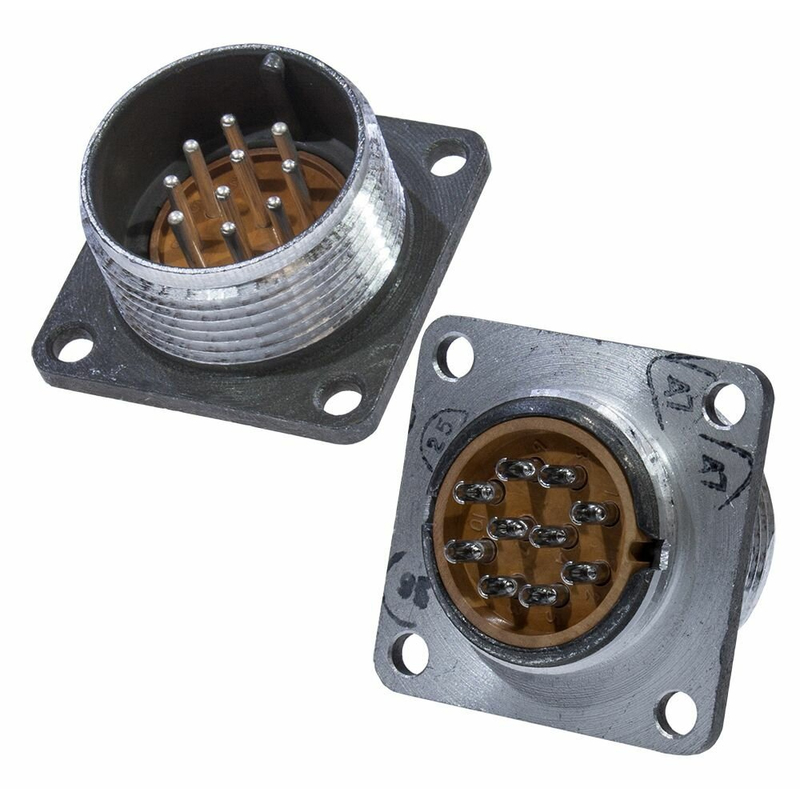

ОС2РМГД24Б10Ш5Е1Б — это герметичная блочная (приборная) вилка электрического соединителя серии 2РМГД. Изделие предназначено для объёмного монтажа в панель, шасси или корпус оборудования и обеспечивает надёжное сочленение с ответной розеткой серии 2РМГД с резьбовой фиксацией. Вилка применяется в электрических цепях постоянного и переменного тока, в том числе в условиях повышенной влажности и умеренно‑жёсткого климата, где важны помехоустойчивость и защита от внешних воздействий.

Климатическое исполнение УХЛ (умеренный и хладостойкий климат) определяет область применения: приборный монтаж в промышленном, электротехническом и связном оборудовании. Герметичная конструкция корпуса ограничивает проникновение влаги и пыли внутрь соединителя, что продлевает срок службы контактной группы и сохраняет стабильность переходного сопротивления.

Подтверждённые технические особенности

Ниже перечислены параметры, заявленные для данного исполнения разъёма. Значения следует воспринимать как характеристики серии, а не как результат индивидуальных измерений каждого экземпляра.

• Тип соединителя: герметичная блочная вилка, предназначенная для приборного монтажа.
• Количество контактов: 10, все контакты штыревые, одинакового диаметра.
• Сочетание контактов «5» — как правило, соответствует диаметру контакта около 1,5 мм.
• Рабочее напряжение: не более 560 В постоянного или переменного тока.
• Максимальный ток на один контакт: до 8 А.
• Суммарный ток через весь разъём: не более 48 А.
• Сопротивление контактов: не превышает примерно 10 мОм.
• Сопротивление изоляции в нормальных условиях: не менее нескольких тысяч МОм.
• Ёмкость между соседними контактами: единицы пикофарад.
• Сочленение с ответной розеткой: резьбовая фиксация, что исключает самоотвинчивание при вибрации.

Указанные электрические параметры обеспечивают работу в цепях управления, сигнализации и питания малой и средней мощности. Ёмкость между соседними контактами в единицы пикофарад важна для сохранения формы сигнала при передаче относительно высокочастотных составляющих.

Применение и условия эксплуатации

Разъём допускает работу при синусоидальной вибрации в широком диапазоне частот — до нескольких килогерц. Это делает его пригодным для установки в вибро‑нагруженных объектах: аппаратуре связи, средствах автоматики и силовом оборудовании. Блочное исполнение «Б» упрощает монтаж: вилка закрепляется на корпусе прибора, а ответная часть подключается кабелем, что позволяет быстро заменять блоки при обслуживании.

Области применения включают:

1. Промышленное электротехническое оборудование с повышенными требованиями к влагозащите.
2. Приборы связи и радиотехнические устройства, где важна помехоустойчивость.
3. Системы автоматики и управления, работающие в условиях вибрации.
4. Силовые цепи постоянного и переменного тока с напряжением до 560 В.

Маркировка, приёмка и учётные данные

Обозначение ОС2РМГД24Б10Ш5Е1Б построено по стандартной схеме серии и содержит сведения о типе, числе контактов и исполнении. Артикул изделия — 70201, категория — 2РМГ. В характеристиках VirtueMart указана приёмка «5» и год выпуска 89.

Приёмка «5» означает, что изделие прошло приёмочный контроль по соответствующей категории, а год 89 указывает на год выпуска. Производитель в предоставленных данных не указан. Сведения о комплектации, гарантии, стране производства и сертификатах в имеющемся описании отсутствуют, поэтому не приводятся. Для подбора ответной части следует использовать розетку того же типоразмера серии 2РМГД с резьбовым сочленением и числом контактов 10.
