Назначение соединителя ОС2РМГ30Б32Ш1Е2Б

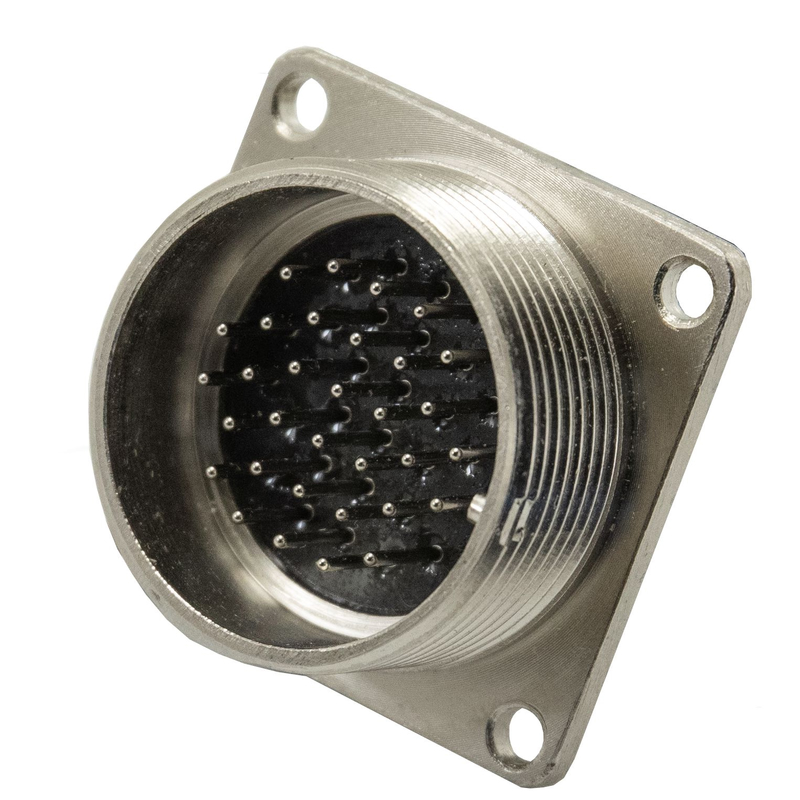

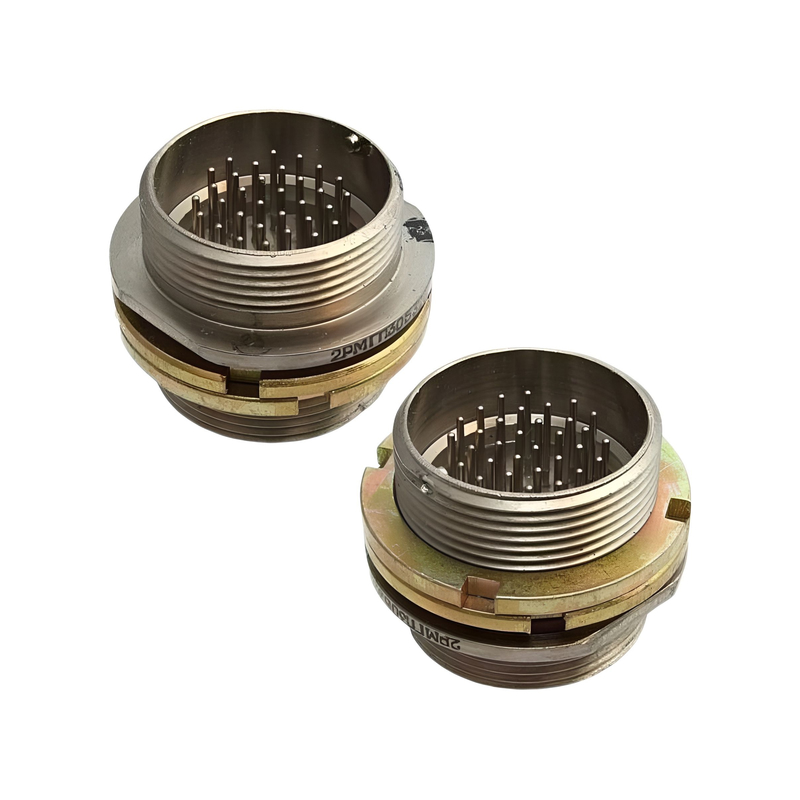

ОС2РМГ30Б32Ш1Е2Б — цилиндрический герметичный соединитель (вилка) серии 2РМГ, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Изделие применяется для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения. Герметичное исполнение корпуса позволяет использовать соединитель в условиях повышенной влажности и других неблагоприятных воздействиях окружающей среды.

Соединитель сочленяется с кабельными розетками типа 2РМТ, что обеспечивает его применение в составе кабельных сборок и жгутов. Резьбовое сочленение и одношпоночная поляризация корпусов исключают неправильное подключение и обеспечивают надёжную фиксацию ответных частей.

Подтверждённые технические особенности

Ниже приведены характеристики, указанные в описании товара. Все значения соответствуют данным производителя и не подлежат произвольному изменению.

• Тип соединителя: герметичный, цилиндрический.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 30 мм.
• Вид корпуса: блочный (приборный).
• Количество контактов: 32.
• Покрытие контактов: химникель.
• Способ монтажа: объёмный, пайка.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Максимальное рабочее напряжение: до 700 В.
• Максимальная рабочая частота: 3 МГц.
• Теплостойкость: до 200 градусов Цельсия.

Корпус условного размера 30 мм с блочным (приборным) исполнением предназначен для установки непосредственно на аппаратуре. Контакты с покрытием химникель обеспечивают стабильное электрическое сопротивление и устойчивость к коррозии. Монтаж объёмный пайкой предполагает подключение проводников непосредственно к контактным элементам.

Применение и условия эксплуатации

Соединитель ОС2РМГ30Б32Ш1Е2Б применяется в цепях с напряжением до 700 В и частотой до 3 МГц. Благодаря климатическому исполнению УХЛ2.1 по ГОСТ 15150-69 изделие рассчитано на эксплуатацию в умеренном и холодном климате при температуре до 200 градусов Цельсия. Герметичная конструкция препятствует проникновению влаги и пыли внутрь корпуса, что важно для аппаратуры, работающей в сложных условиях.

Основная область применения — внутренний монтаж радиоэлектронной аппаратуры. Соединитель устанавливается на приборном корпусе и обеспечивает электрическое соединение с ответной кабельной розеткой типа 2РМТ. Одношпоночная поляризация гарантирует единственно верное взаимное положение частей, а резьбовое сочленение — механическую прочность соединения при вибрационных и ударных нагрузках.

Изделие относится к категории 2РМГ и имеет артикул 7484. Производитель в предоставленных данных не указан.
