Разъем 2РМГСПД42Б45Ш5Е2: герметичное подключение для ответственных электрических систем

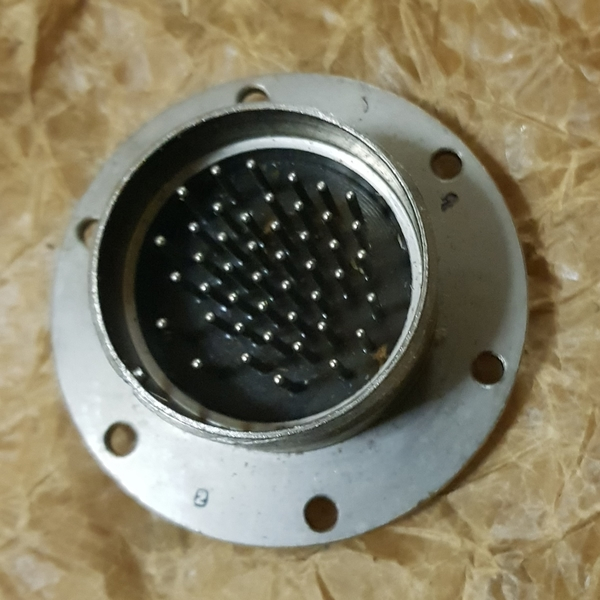

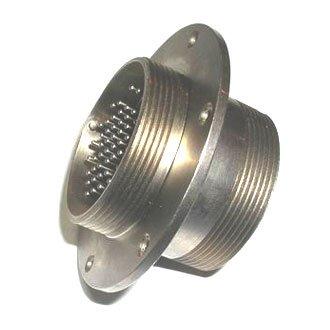

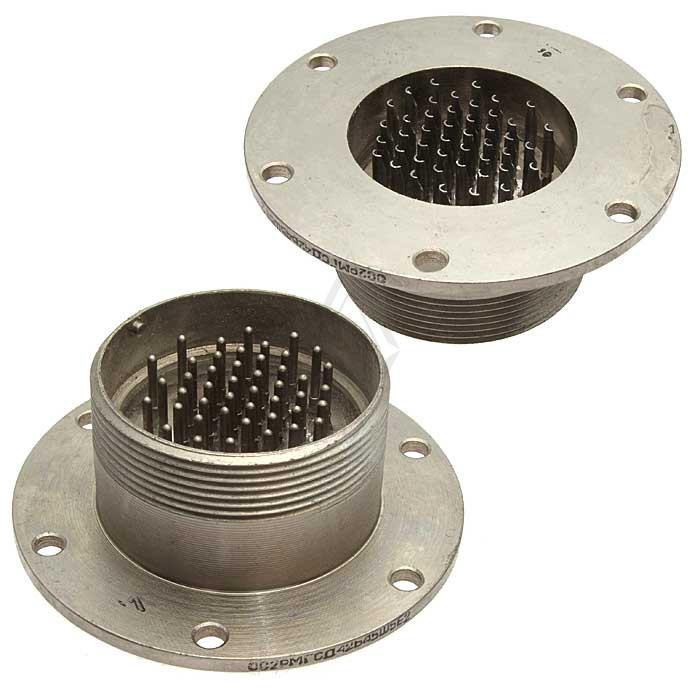

2РМГСПД42Б45Ш5Е2 — цилиндрический герметичный приборный разъем, рассчитанный на надежное соединение электрических цепей в оборудовании, где важны устойчивость к внешним воздействиям, механическая прочность и стабильность контакта. Модель относится к линейке герметичных вилок 2РМГСПД с резьбовой фиксацией и предназначена для внутреннего монтажа.

Разъем применяется в аппаратуре, работающей с постоянным, переменным и импульсным током. Допускается использование в цепях переменного тока частотой до 3 МГц при напряжении до 700 В и суммарной токовой нагрузке до 150 А.

Конструктивные особенности

Соединитель 2РМГСПД42Б45Ш5Е2 выполнен в приборном, или блочном, исполнении. Его конструкция предусматривает монтаж непосредственно на корпусе устройства или панели, что позволяет организовать компактное, защищенное и технологичное подключение кабельных линий.

Основные особенности модели:

• Герметичное цилиндрическое исполнение

• Резьбовое соединение для надежной фиксации ответных частей

• Одношпоночная поляризация, исключающая неверное сочленение

• Прямой патрубок конструкции

• Возможность подключения экранированного кабеля

• Контактная группа на 45 позиций

• Химникелевое покрытие контактов

• Климатическое исполнение УХЛ 2.1 по ГОСТ 15150-69.

Резьбовая фиксация особенно важна для техники, подверженной вибрации, ударам и регулярным механическим нагрузкам: она удерживает разъем в сочлененном положении и снижает риск случайного разъединения.

Расшифровка маркировки

Обозначение 2РМГСПД42Б45Ш5Е2 содержит ключевые сведения о конструкции и параметрах изделия:

Для исполнения 2РМГСПД42Б45Ш5Е2 в технической документации указано 45 контактов; среди геометрических параметров приведены резьба М30×1,0, длина 56 мм и размер 27 мм для соответствующих элементов конструкции.

Рабочие условия и надежность

Разъем 2РМГСПД42Б45Ш5Е2 рассчитан на эксплуатацию в широком диапазоне температур — от −60 до +100 °C, при этом гарантированная наработка составляет не менее 1000 часов при температуре +100 °C.

Для соединителей типоразмера 42 с 45 контактами приводятся следующие ориентировочные эксплуатационные характеристики:

• Рабочее напряжение — до 700 В

• Номинальная токовая нагрузка на одиночный контакт — до 5 А

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм

• Допустимая относительная влажность при +40 °C — до 98%

• Диапазон синусоидальной вибрации — от 1 до 5000 Гц

• Ресурс сочленений и расчленений — до 500 циклов.

Фактические допустимые параметры подключения следует определять по техническим условиям, схеме сочетания контактов и документации на конкретное исполнение разъема.

Где используется 2РМГСПД42Б45Ш5Е2

Герметичные соединители данного типа востребованы в системах, где необходимо передавать питание и сигналы через разъемное соединение при воздействии неблагоприятных факторов окружающей среды. К типичным направлениям применения относятся:

• Авиационная и космическая техника

• Приборостроение и промышленная автоматика

• Транспортное оборудование

• Специальные комплексы связи и управления

• Энергетические установки

• Измерительные, испытательные и лабораторные системы

• Оборудование с экранированными кабельными трассами.

Что учитывать при проектировании

При подборе ответной части и разработке кабельного подключения важно проверить не только совпадение серии и габаритов корпуса, но и схему расположения контактов, тип вилки или розетки, назначение цепей, допустимый ток на каждом контакте, вариант кабельного ввода и требования к экранированию.

2РМГСПД42Б45Ш5Е2 — решение для многоконтактного герметичного соединения в ответственных электрических системах. Сочетание 45-контактной группы, приборного монтажа, резьбовой фиксации и устойчивости к сложным условиям эксплуатации делает этот разъем практичным компонентом для надежной коммутации питания, управляющих и сигнальных цепей.
