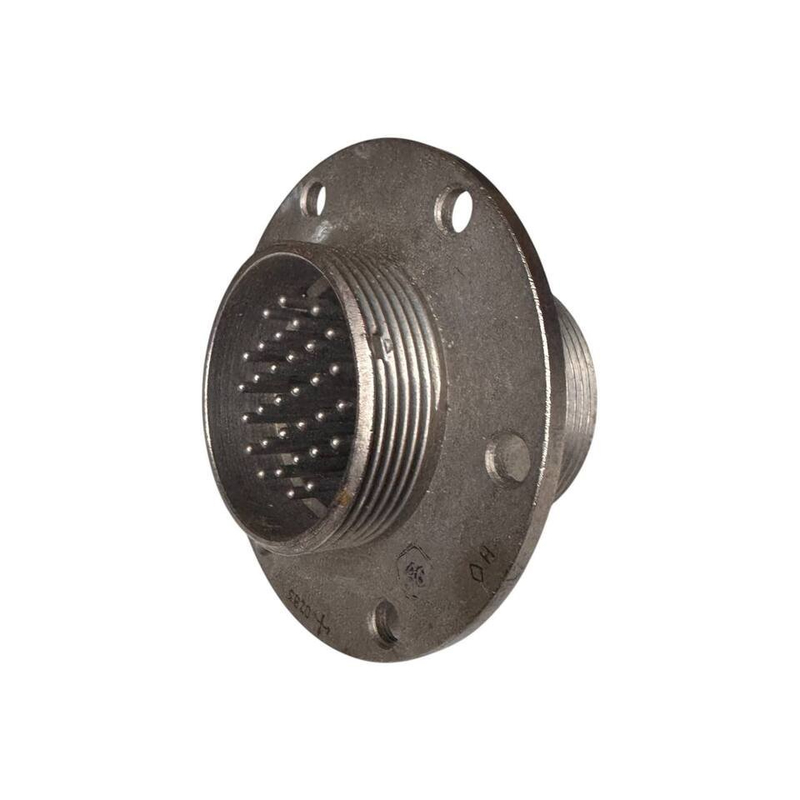

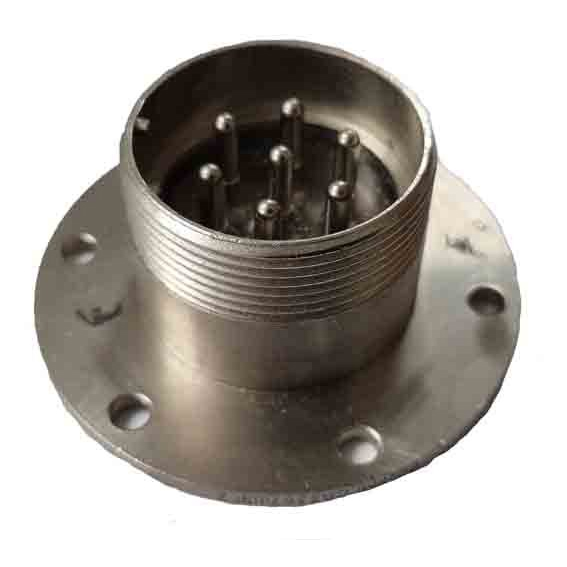

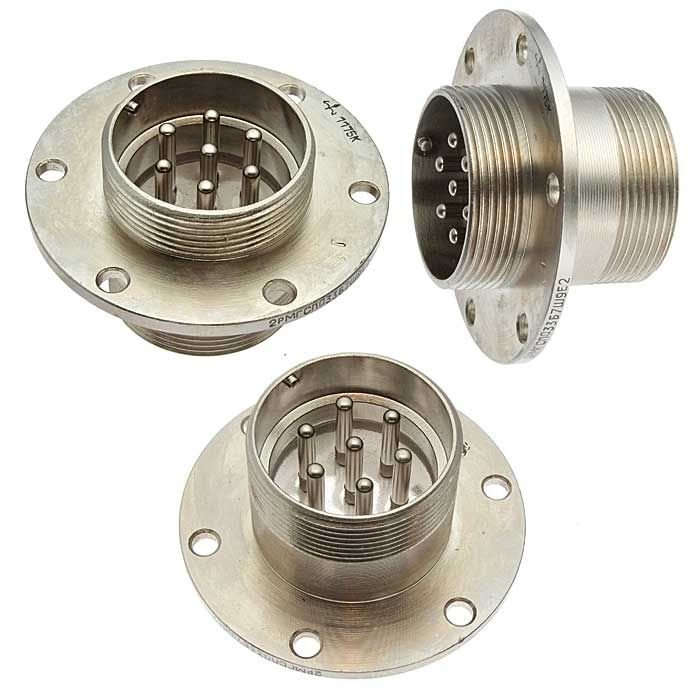

2РМГСПД33Б7Ш9Е2 «5» — это стандартный высокогерметичный цилиндрический разъем‑разъём‑вилка серии 2РМГСПД, предназначенный для надёжного электрического соединения в приборных и промышленных изделиях с повышенными требованиями к герметичности и вибрационной стойкости. Обозначение «5» относится к приёмке по техническим условиям (ГЕ0.364.144ТУ), а не к характеристикам конструкции.

Назначение и область применения

Разъём 2РМГСПД33Б7Ш9Е2 используется во внутреннем монтаже аппаратуры и работает в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных токов при напряжениях до примерно 700 В, в том числе в авиационной, космической, военной и измерительной технике.
Конструкция рассчитана на проходной монтаж в длинных линиях, что позволяет подключать кабельные розетки 2РМД/2РМДТ с обеих сторон, обеспечивая сквозной канал прохождения жил.

Расшифровка обозначения

• 2РМГСПД — тип: герметичный, проходной цилиндрический соединитель.

• 33 — условный размер корпуса.

• Б — вид корпуса: блочный (приборный).

• 7 — количество контактов (7 токопроводящих контактов).

• Ш — часть соединителя: вилка.

• 9 — сочетание контактов (типоразмер и схема компоновки).

• Е — покрытие контактов: химический никель.

• 2 — теплостойкость до 200 °C.

Конструкция и герметичность

Изготавливается как вилка с двусторонним проходным корпусом, с резьбовым сочленением (резьбовая фиксация соединённого положения) и одношпоночной поляризацией корпусов, что исключает ошибочное соединение и поворот относительно розетки.
Герметизация обеспечивается по технологии спая стекла с прецизионным сплавом, что даёт высокую вакуумную и влагонепроницаемость, пригодную для условий пониженного давления и повышенных вибрационных нагрузок.

Электрические и эксплуатационные параметры

При 7 контактах допускается токовая нагрузка до порядка 128 А суммарно (на разъёмы с 7 контактами), сопротивление контактов — единицы мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Разъём рассчитан на климатическое исполнение УХЛ2.1 (температура окружающей среды от примерно –40 °C до +140 °C), допускает синусоидальную вибрацию до 500 Гц с ускорением порядка 500 м/с² и механические удары до 1500–2000 м/с², а также имеет минимальную наработку 1500 часов и срок сохраняемости не менее 20 лет.
