2РМГСПД33Б7Ш9Е2: высокогерметичный проходной соединитель для ответственных электрических цепей

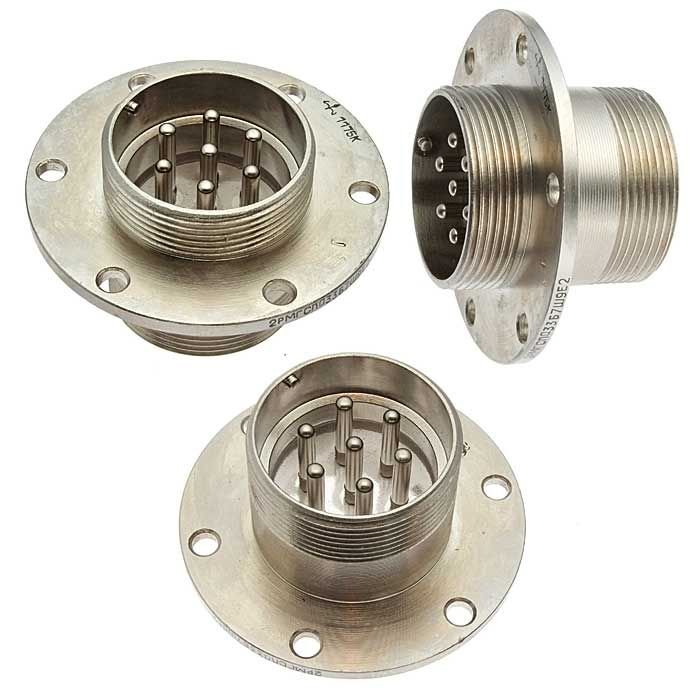

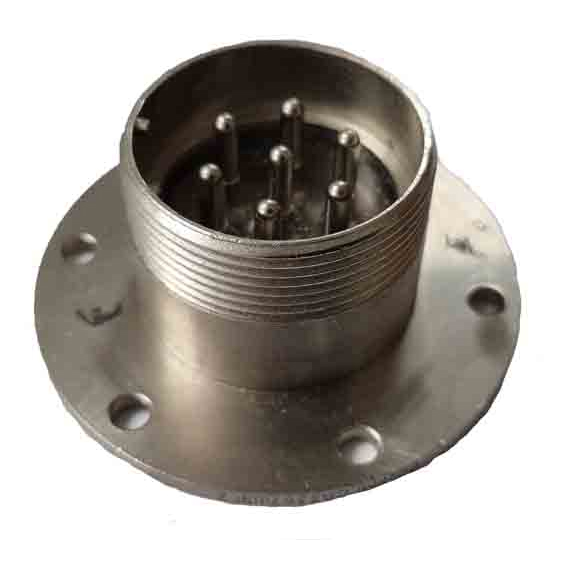

2РМГСПД33Б7Ш9Е2 — приборная высокогерметичная проходная вилка серии 2РМГСПД, предназначенная для коммутации электрических цепей постоянного, переменного и импульсного тока. Разъем применяется в узлах и блоках радиоэлектронной аппаратуры, где важны надежность контакта, устойчивость к внешним воздействиям и удобство обслуживания.

Конструкция изделия ориентирована на внутренний монтаж и создание стабильного разъемного соединения в оборудовании специального и общего назначения. Соединитель рассчитан на использование в цепях переменного тока частотой до 3 МГц; для исполнения серии указываются рабочие напряжения до 700 В, а допустимый ток на контакт зависит от диаметра контактной группы.

Конструктивные особенности

Маркировка 2РМГСПД33Б7Ш9Е2 отражает основные конструктивные признаки изделия:

• 33 — условный размер корпуса.

• Б — блочное, или приборное, исполнение корпуса.

• 7 — количество контактов.

• Ш — вилка.

• 9 — сочетание контактов.

• Е2 — исполнение с химникелевым покрытием контактов и заданной теплостойкостью.

Соединитель относится к проходным двухсторонним вилкам для длинных линий. Такое решение позволяет организовать ввод и вывод электрических цепей через стенку прибора, корпус блока или панель без отказа от герметичности соединения. Для данного типоразмера приводятся резьба М36×1,5, наружный размер 63 мм, монтажный размер 54 мм и масса не более 151,5 г.

Надежное соединение и совместимость

Ключевая особенность 2РМГСПД33Б7Ш9Е2 — резьбовое сочленение . Оно обеспечивает механически устойчивую фиксацию ответных частей и помогает предотвратить самопроизвольное разъединение при вибрациях, ударах и транспортных нагрузках.

Корпуса имеют одношпоночную поляризацию. Благодаря этому исключается неправильная ориентация при подключении, что особенно важно при обслуживании многоконтактных цепей. Вилка этого исполнения сочленяется с кабельными розетками типа 2РМДТ, выпускаемыми по соответствующим техническим условиям.

Рабочие параметры

Соединители семейства 2РМГСПД разработаны для эксплуатации в условиях, характерных для промышленной, измерительной, радиоэлектронной и специальной аппаратуры. Среди заявляемых характеристик серии:

• работа в цепях постоянного, переменного и импульсного тока;

• рабочая частота переменного тока — до 3 МГц;

• рабочее напряжение — до 700 В в зависимости от контактного исполнения;

• допустимый ток на одиночный контакт — до 18 А для варианта 2РМГСПД;

• диапазон рабочих температур — от −40 °C до +140 °C для серии;

• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;

• ресурс — до 500 циклов сочленения и расчленения;

• минимальная наработка — 1500 часов.

Химникелевое покрытие контактов способствует повышению стойкости контактной поверхности к воздействию окружающей среды и помогает поддерживать стабильные электрические характеристики при длительной эксплуатации.

Где используется 2РМГСПД33Б7Ш9Е2

Разъем 2РМГСПД33Б7Ш9Е2 может применяться при проектировании, ремонте и модернизации оборудования, в котором требуется герметичный многоконтактный интерфейс. Типичные направления использования:

• приборные блоки и шкафы автоматики;

• радиоэлектронная и измерительная аппаратура;

• системы связи и телемеханики;

• испытательные комплексы;

• промышленное оборудование с разъемными внутренними соединениями;

• техника, работающая при вибрации, температурных перепадах и других неблагоприятных факторах.

При подборе ответной части необходимо сверять тип соединителя, сочетание контактов, поляризацию, конструкцию корпуса и требования конкретной конструкторской документации. Это позволит обеспечить корректное сочленение, требуемую герметичность и надежность электрической цепи.
