Назначение разъёма 2РМГСД42Б4ШЕ2 «5»

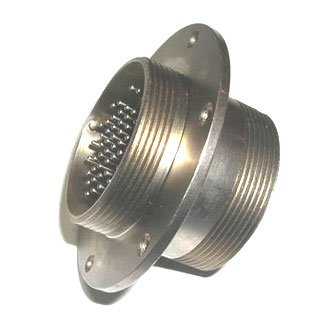

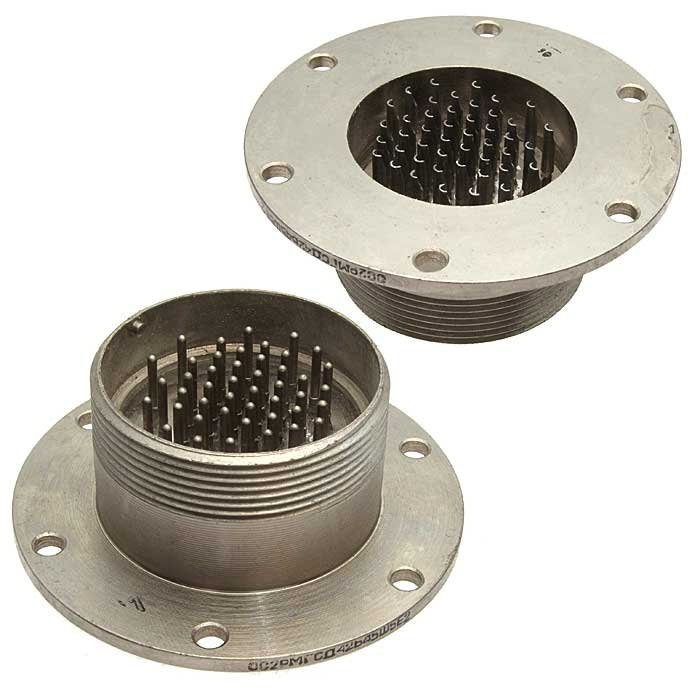

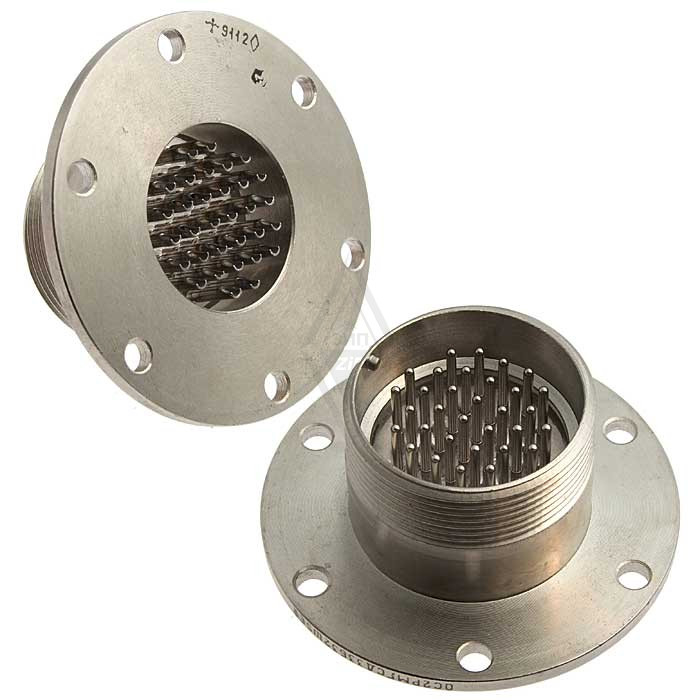

2РМГСД42Б4ШЕ2 «5» — герметичный электрический цилиндрический разъём (вилка) серии 2РМГД, предназначенный для надёжного соединения длинных электрических цепей в различных условиях эксплуатации. Изделие относится к блочному (приборному) типу корпуса и применяется в промышленных, авиационных и других технических системах, где требуется стабильная передача сигнала и защита от внешних воздействий.

Разъём используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также для коммутации импульсных сигналов. Основное назначение — обеспечение надёжного электрического контакта при повышенных требованиях к герметичности, теплостойкости и устойчивости к вибрациям.

Подтверждённые особенности и технические характеристики

Конструкция и параметры разъёма определяются его маркировкой. Ниже приведены подтверждённые характеристики, соответствующие индексам обозначения.

• Тип корпуса — блочный (приборный), посадочный диаметр корпуса 42 мм, что определяет габариты и совместимость с ответной частью, например 2РМДТ.
• Количество контактов — 4 шт., тип контактов — штыревой (вилка, обозначение «Ш»).
• Сочетание контактов «5» соответствует диаметру 1,5 мм.
• Покрытие контактов — никель (индекс «Е»).
• Теплостойкость — до 200 °C (индекс «2»).
• Сопротивление контактов — не более 0,01–0,02 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Максимальное рабочее напряжение — до 560–700 В.
• Токовая нагрузка зависит от диаметра контактов и достигает нескольких ампер на контакт.
• Герметичность обеспечивает утечку воздуха не более 0,1 л/ч при давлении 1 кгс/см².
• Число соединений-расчленений — до 500 циклов.
• Климатическое исполнение УХЛ, рабочая температура от минус 60 °C до плюс 200 °C.
• Приемка — «5».

Расшифровка обозначения

Маркировка 2РМГСД42Б4ШЕ2 «5» содержит полную информацию о конструкции изделия. Рассмотрим её по элементам.

1. 2РМГД — герметичный разъём для длинных цепей.
2. 42 — посадочный диаметр корпуса, равный 42 мм.
3. Б — блочный (приборный) корпус.
4. 4 — количество контактов.
5. Ш — вилка (штыревой тип контактов).
6. Е — покрытие контактов никелем.
7. 2 — теплостойкость до 200 °C.
8. «5» — сочетание контактов диаметром 1,5 мм.

Дополнительные индексы указывают на наличие патрубка и гайки для экранированного кабеля, что расширяет возможности монтажа.

Применение и условия эксплуатации

Разъёмы серии 2РМГД применяются в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов, где требуется высокая надёжность и защита от внешних воздействий. Они имеют всеклиматическое исполнение и устойчивы к вибрациям, что делает их пригодными для приборов и оборудования, работающих в тяжёлых условиях.

Благодаря герметичности и широкому диапазону рабочих температур от минус 60 °C до плюс 200 °C, разъём 2РМГСД42Б4ШЕ2 «5» может использоваться в промышленной автоматике, авиационной технике и других ответственных системах. Посадочный диаметр 42 мм обеспечивает совместимость с ответными частями, например 2РМДТ, что упрощает комплектование соединительных узлов.

Изделие рассчитано на длительную эксплуатацию с сохранением параметров: сопротивление контактов не превышает 0,01–0,02 Ом, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Число циклов соединения и расчленения достигает 500, что подтверждает ресурс разъёма для многократного использования.
