Назначение и область применения

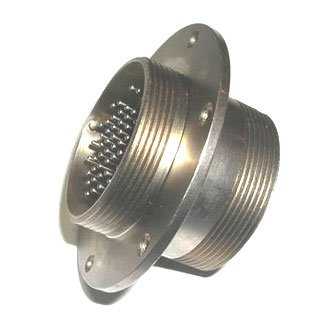

Вилка блочная 2РМГСД42Б45Ш5Е2 представляет собой герметичный низкочастотный цилиндрический соединитель, предназначенный для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов. Изделие относится к серии соединителей типа 2РМГ и ориентировано на использование в составе промышленного оборудования, контрольно-измерительной аппаратуры, приборных панелей и других устройств, где требуется надёжное разъёмное соединение с повышенной защитой от внешних воздействий.

Блочная конструкция корпуса (обозначается литерой «Б») предполагает монтаж вилки непосредственно на корпус прибора или панель, что обеспечивает стационарное крепление и удобный доступ для сочленения с ответной кабельной частью. Резьбовой способ сочленения с одношпоночной поляризацией исключает неправильное соединение и гарантирует механическую фиксацию в условиях вибраций и ударных нагрузок. Герметичное исполнение позволяет применять соединитель в условиях повышенной влажности, запылённости и агрессивных сред, сохраняя стабильность электрических параметров.

Технические характеристики

Соединитель 2РМГСД42Б45Ш5Е2 рассчитан на эксплуатацию в широком диапазоне климатических воздействий, что подтверждается конструктивным исполнением и применяемыми материалами. Основные параметры изделия:

• Тип соединителя: герметичный, климатическое исполнение УХЛ
• Количество контактов: 45
• Рабочее напряжение: не более 700/560 В
• Максимальная токовая нагрузка на одиночный контакт: не более 5 А
• Общая токовая нагрузка: не более 187 А
• Сопротивление контактов: 5 МОм
• Ёмкость между контактами: не более 6 пФ
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Минимальная наработка: не менее 1000 часов
• Количество сочленений-расчленений: до 500 раз
• Гарантийный срок хранения: 15 лет

Конструктивные особенности и материалы

Корпус вилки выполнен в блочном (приборном) исполнении и предназначен для внутреннего монтажа. Контакты изготовлены из латуни с покрытием химникель, что обеспечивает устойчивость к коррозии и стабильное переходное сопротивление. В зависимости от модификации покрытие контактов может быть выполнено с использованием золота или серебра. Монтаж проводов осуществляется объёмным способом с применением пайки. Конструкция может предусматривать прямой патрубок или выполняться без патрубка.

Расшифровка обозначения

Маркировка 2РМГСД42Б45Ш5Е2 содержит полную информацию о конструктивных особенностях соединителя:

• 2РМГСД — тип соединителя, герметичный вариант серии 2РМГ
• 42 — условный размер корпуса
• Б — блочный (приборный) корпус
• 45 — количество контактов
• Ш — вилка
• 5 — обозначение сочетания контактов
• Е — покрытие контактов химникель
• 2 — теплостойкость до 200 градусов Цельсия

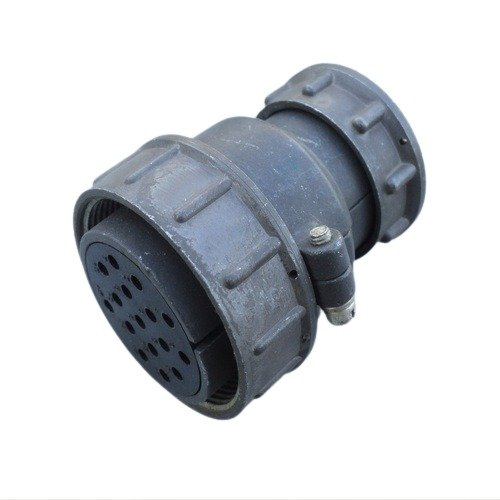

Ответными частями для данной вилки служат соответствующие кабельные розетки серии 2РМГСД с аналогичным условным размером корпуса и количеством контактов, например 2РМГСД42К45. Изделие поставляется в соответствии с техническими условиями на соединители данного типа и пригодно для применения в аппаратуре, требующей длительного срока службы и устойчивости к механическим и климатическим нагрузкам.
