Назначение соединителя 2РМГСД42Б45Ш5Е2 «ОС»

Соединитель 2РМГСД42Б45Ш5Е2 «ОС» относится к серии герметичных цилиндрических соединителей 2РМГ и предназначен для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Изделие применяется для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Приёмка «ОС» подтверждает, что соединитель прошёл испытания и допущен к применению в ответственных изделиях, где предъявляются повышенные требования к надёжности и стабильности электрических параметров.

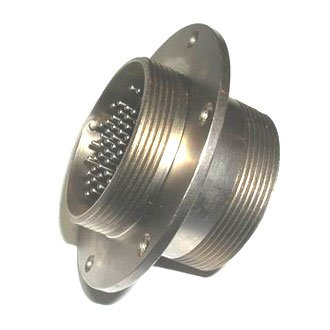

Данный соединитель представляет собой вилку с блочным (приборным) корпусом. Такое исполнение позволяет закреплять изделие непосредственно на корпусе блока или прибора, обеспечивая удобство монтажа и обслуживания. Резьбовое сочленение гарантирует механическую прочность и стабильность контакта при воздействии вибраций и ударных нагрузок.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для изделия 2РМГСД42Б45Ш5Е2 «ОС». Все значения соответствуют данным производителя и подтверждены приёмкой «ОС».

• Тип соединителя: герметичный.
• Условный размер корпуса: 42 мм.
• Вид корпуса: блочный (приборный).
• Количество контактов: 45.
• Часть соединителя: вилка.
• Покрытие контактов: химникель.
• Теплостойкость: до 200 °C.
• Максимальное рабочее напряжение: до 700 В.
• Максимальная рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Сочленение: резьбовое.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Приёмка: «ОС».

Особенности конструкции и применение

Герметичное исполнение соединителя обеспечивает защиту контактной группы от воздействия влаги, пыли и агрессивных сред, что особенно важно при эксплуатации в составе аппаратуры, работающей в сложных климатических условиях. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает работу изделия в умеренном и холодном климате при размещении в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе.

Покрытие контактов химникелем повышает коррозионную стойкость и износостойкость контактных пар, а также способствует сохранению стабильного переходного сопротивления при длительной эксплуатации. Теплостойкость до 200 °C позволяет применять соединитель в узлах, подверженных нагреву, например вблизи силовых элементов или в составе аппаратуры с интенсивным тепловыделением.

Соединители серии 2РМГ, к которой относится данное изделие, используются для внутреннего монтажа и могут сочленяться с кабельными розетками серии 2РМДТ. Это обеспечивает гибкость при построении схем коммутации: вилка устанавливается на блоке, а ответная кабельная розетка позволяет подключать внешние цепи. Резьбовое сочленение и герметичная конструкция обеспечивают надёжное соединение в условиях повышенных температур и механических нагрузок, включая вибрацию и удары.

Приёмка «ОС» означает, что каждая партия изделий прошла дополнительный контроль и приёмку представителем заказчика либо соответствующей службой, что подтверждает соответствие соединителя заявленным характеристикам и его пригодность для использования в ответственной радиоэлектронной аппаратуре.

Область применения

Благодаря совокупности характеристик — герметичности, стойкости к высоким температурам, широкому диапазону рабочих напряжений и частот, а также повышенной надёжности — соединитель 2РМГСД42Б45Ш5Е2 «ОС» применяется в блоках и узлах радиоэлектронной аппаратуры, где требуется стабильная передача электрических сигналов и питания. К таким областям относятся приборы общего и специального назначения, в которых предъявляются повышенные требования к электрической прочности изоляции, механической прочности сочленения и устойчивости к климатическим факторам.
