2РМГС42Б30Ш2Е2

Цена:

950 ₽

Технические характеристики

2РМГС42Б30Ш2Е2 — это герметичная цилиндрическая вилка из серии 2РМГС, предназначенная для работы в электрических цепях постоянного и переменного тока. Она используется в электро‑, радио‑ и контрольно‑измерительной аппаратуре, особенно в условиях повышенной влажности, вибрации и перепадов температур.

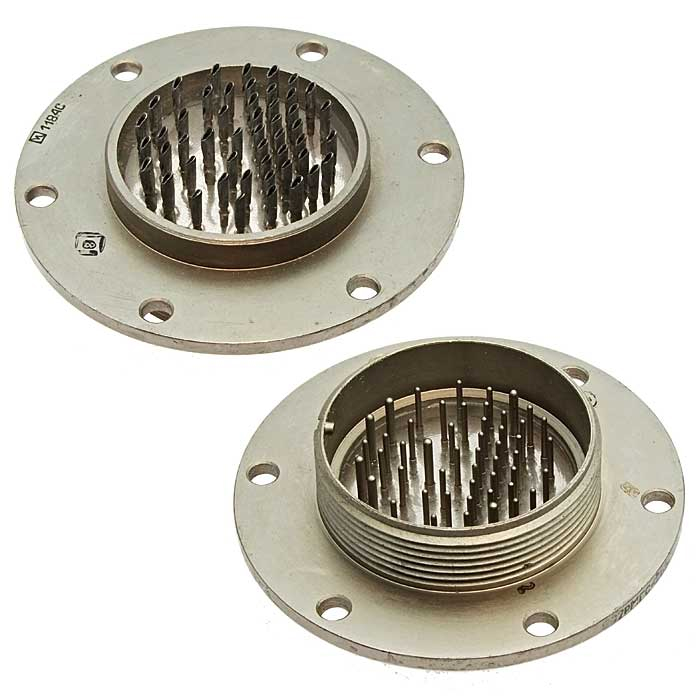

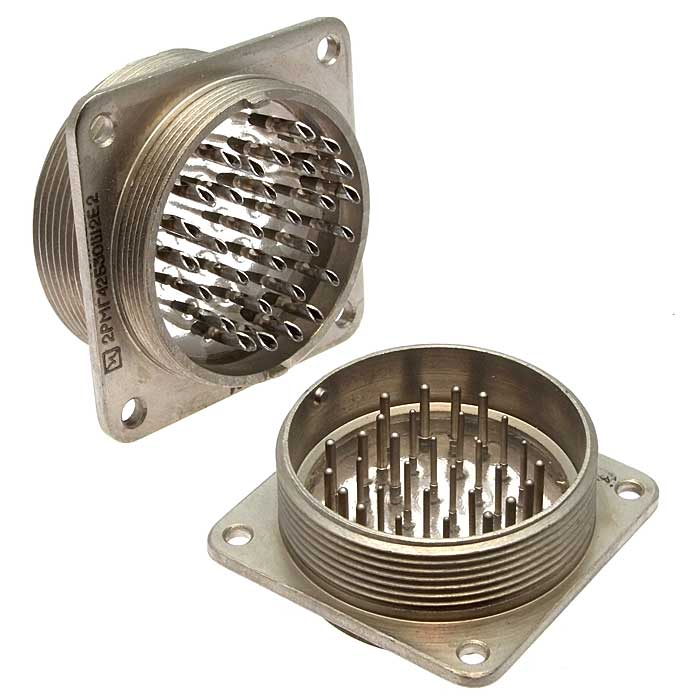

Соединитель 2РМГС42Б30Ш2Е2 представляет собой вилку с блочным корпусом (обозначение «Б»), который рассчитан на приборный монтаж, а не на кабельный. Условный размер корпуса 42 определяет наружный диаметр разъема и типоразмер гнезда, с которым он сочетается. Вилка имеет 30 контактов, расположенных в специальном сочетании (индекс «2»), что закреплено в схеме размещения внутри корпуса.

Рабочее напряжение обычно не превышает 700 В постоянного или переменного тока при частоте до примерно 3 МГц, что позволяет использовать разъём в силовых и сигнальных цепях. Максимальный ток на один контакт не превышает порядка 4,5 А, а суммарный рабочий ток нескольких контактов — около 168 А; сопротивление контактов лежит в диапазоне нескольких десятых долей Ом, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Изделие рассчитано на температуру окружающей среды от −60 до +100 °C, а по теплостойкости контактов — до 200 °C, что позволяет выдерживать кратковременные перегревы при монтаже или в специальных режимах. Климатическое исполнение соответствует УХЛ2.1 по ГОСТ 15150‑69, разъём устойчив к повышенной влажности (до 98% при +40 °C), пониженному давлению и перепадам механических нагрузок.

Сочленение выполняется резьбовым способом, что обеспечивает надёжную герметизацию и устойчивость к вибрации и ударным нагрузкам (ускорение до 100 g при многократных ударах). Монтаж выполняется объёмным способом, обычно пайкой, а минимальная наработка составляет не менее 1000 часов; количество возможных сочленений‑расчленений ограничено порядком 500 циклов.

Описание

Назначение соединителя 2РМГС42Б30Ш2Е2

2РМГС42Б30Ш2Е2 — это герметичная цилиндрическая вилка из серии 2РМГС, предназначенная для работы в электрических цепях постоянного и переменного тока. Изделие применяется в электро-, радио- и контрольно-измерительной аппаратуре, особенно в условиях повышенной влажности, вибрации и перепадов температур.

Разъём относится к категории приборных соединителей: он предназначен для установки на аппаратуре, а не для оконцевания кабеля. Такое исполнение востребовано в блоках, стойках и пультах, где требуется быстрое и надёжное сочленение ответных частей при сохранении герметичности стыка.

Конструктивные особенности

Соединитель 2РМГС42Б30Ш2Е2 представляет собой вилку с блочным корпусом, обозначенным литерой «Б». Блочный корпус рассчитан на приборный монтаж, а не на кабельный, что определяет способ закрепления изделия на шасси или панели аппаратуры.

Условный размер корпуса 42 определяет наружный диаметр разъёма и типоразмер гнезда, с которым он сочетается. Вилка имеет 30 контактов, расположенных в специальном сочетании, закреплённом индексом «2» в схеме размещения внутри корпуса.

Сочленение выполняется резьбовым способом. Резьбовое соединение обеспечивает надёжную герметизацию стыка, а также устойчивость к вибрации и ударным нагрузкам. Монтаж выполняется объёмным способом, обычно пайкой.

Электрические параметры

Рабочее напряжение соединителя обычно не превышает 700 В постоянного или переменного тока при частоте до примерно 3 МГц. Это позволяет использовать разъём как в силовых, так и в сигнальных цепях.

Максимальный ток на один контакт — не более порядка 4,5 А.
Суммарный рабочий ток нескольких контактов — около 168 А.
Сопротивление контактов — несколько десятых долей Ом.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и надёжность

Изделие рассчитано на температуру окружающей среды от минус 60 до плюс 100 градусов Цельсия, а по теплостойкости контактов — до 200 градусов Цельсия. Это позволяет выдерживать кратковременные перегревы при монтаже или в специальных режимах работы.

Климатическое исполнение соответствует УХЛ2.1 по ГОСТ 15150-69. Разъём устойчив к повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, к пониженному давлению и к перепадам механических нагрузок. Устойчивость к ударным нагрузкам достигает ускорения до 100 g при многократных ударах, что подтверждает пригодность изделия для тяжёлых условий эксплуатации.

Минимальная наработка соединителя составляет не менее 1000 часов. Количество возможных циклов сочленения и расчленения ограничено порядком 500.

Область применения

Благодаря сочетанию герметичности, стойкости к вибрации и широкому температурному диапазону вилка 2РМГС42Б30Ш2Е2 применяется в аппаратуре, работающей в сложных климатических и механических условиях.

Электро- и радиоаппаратура общего и специального назначения.
Контрольно-измерительные приборы и испытательные стенды.
Устройства, подверженные воздействию влаги, вибрации и перепадов температур.

Артикул изделия — 1455. Категория — 2РМГ. Производитель в предоставленных данных не указан. Характеристики VirtueMart для данной позиции не заполнены.
