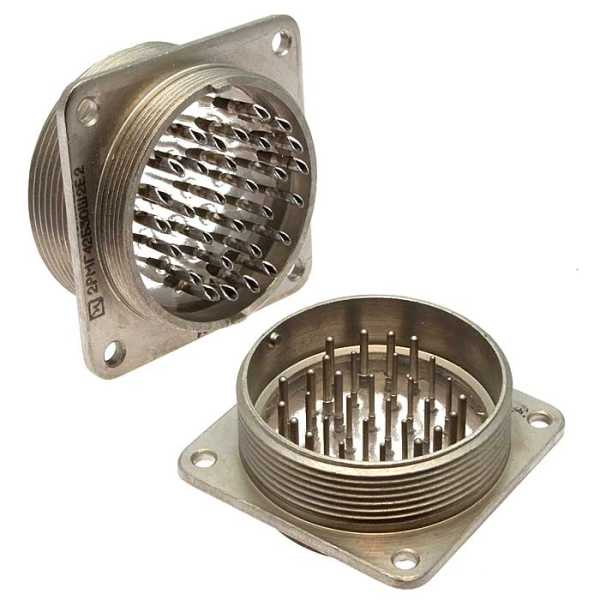

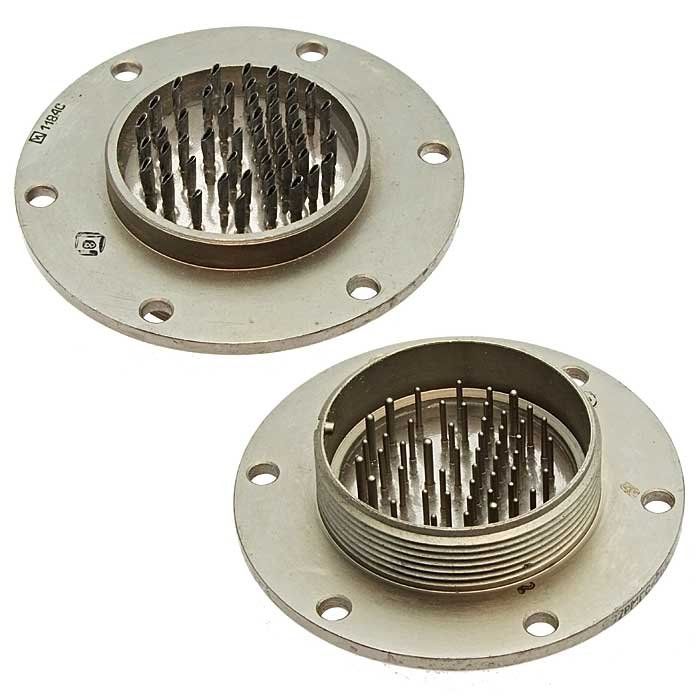

2РМГС42Б0Ш2Е2 «5»

Цена:

1350 ₽

Технические характеристики

2РМГС42Б0Ш2Е2 «5» — это высокогерметичный цилиндрический низкочастотный соединитель, используемый для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Это вилка блочного (приборного) типа с резьбовой фиксацией и одношпоночной поляризацией корпусов.

Условное обозначение 2РМГС42Б0Ш2Е2 расшифровывается следующим образом: 2РМГС — тип соединителя (герметичный); 42 — условный размер корпуса; Б — блочный вид корпуса; 0 — возможно, вариант исполнения или нулевое сочетание контактов (по аналогии с серией); Ш — вилка; 2 — сочетание контактов; Е — покрытие контактов никелем; 2 — теплостойкость до 200 °С. Маркировка «5» соответствует приёмке по ТУ ГЕ0.364.144ТУ.

Соединитель предназначен для работы при максимальном напряжении 560–700 В и частоте до 3 МГц, с сопротивлением изоляции не менее 5000 МОм. Он выдерживает синусоидальную вибрацию до 1500 м/с² (150 g), пониженное давление 1,34·10⁻¹⁰ Па, температуры от -40 °С до +140 °С, наработку 1500 часов и 500 циклов сочленений. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, метод монтажа — объемный с пайкой.

Используется во внутренних узлах аппаратуры для надёжного соединения цепей переменного и постоянного токов, с категорией качества «ВП», «ОСМ» или «ОС». Срок сохраняемости — 15–20 лет.

Описание

Назначение соединителя

2РМГС42Б0Ш2Е2 «5» — это высокогерметичный цилиндрический низкочастотный соединитель, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Изделие представляет собой вилку блочного (приборного) типа с резьбовой фиксацией и одношпоночной поляризацией корпусов, что обеспечивает надёжное механическое соединение и исключает неправильную стыковку ответных частей.

Соединитель применяется во внутренних узлах аппаратуры для коммутации цепей переменного и постоянного тока. Категория качества изделия соответствует «ВП», «ОСМ» или «ОС», что подтверждает его пригодность для ответственных областей применения. Маркировка «5» в обозначении соответствует приёмке по техническим условиям ГЕ0.364.144ТУ.

Расшифровка условного обозначения

Обозначение 2РМГС42Б0Ш2Е2 построено по стандартной схеме и включает следующие элементы:

2РМГС — тип соединителя, герметичное исполнение;
42 — условный размер корпуса;
Б — блочный вид корпуса;
0 — вариант исполнения или нулевое сочетание контактов по аналогии с серией;
Ш — вилка;
2 — сочетание контактов;
Е — покрытие контактов никелем;
2 — теплостойкость до 200 градусов Цельсия.

Дополнительная маркировка «5» указывает на приёмку по техническим условиям ГЕ0.364.144ТУ и выделяет изделие среди прочих исполнений серии.

Подтверждённые технические характеристики

Соединитель рассчитан на работу при максимальном напряжении от 560 до 700 вольт и частоте до 3 мегагерц. Сопротивление изоляции составляет не менее 5000 мегаом, что обеспечивает надёжную электрическую развязку цепей.

Изделие устойчиво к воздействию синусоидальной вибрации с ускорением до 1500 метров на секунду в квадрате, что соответствует 150 единицам ускорения свободного падения. Соединитель сохраняет работоспособность при пониженном давлении 1,34 умноженное на 10 в минус десятой степени паскаля.

Диапазон рабочих температур составляет от минус 40 до плюс 140 градусов Цельсия. Наработка изделия — 1500 часов, ресурс по количеству циклов сочленений — 500. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Метод монтажа — объёмный с пайкой.

Особенности конструкции и применение

Герметичное исполнение корпуса позволяет использовать соединитель в условиях повышенной влажности и при работе в составе герметизированных блоков. Резьбовая фиксация обеспечивает устойчивость к вибрационным и ударным нагрузкам, а одношпоночная поляризация упрощает и ускоряет монтаж, исключая ошибки при стыковке.

Никелевое покрытие контактов повышает коррозионную стойкость и стабильность переходного сопротивления при длительной эксплуатации. Теплостойкость до 200 градусов Цельсия по маркировке исполнения подтверждает способность изделия выдерживать кратковременные и длительные тепловые нагрузки в составе аппаратуры.

Благодаря совокупности характеристик соединитель 2РМГС42Б0Ш2Е2 «5» применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуются высокая герметичность, стойкость к вибрации и широкий температурный диапазон. Срок сохраняемости изделия составляет от 15 до 20 лет, что обеспечивает длительное хранение без потери эксплуатационных свойств.
