Назначение соединителя 2РМГС27Б24Ш1Е2

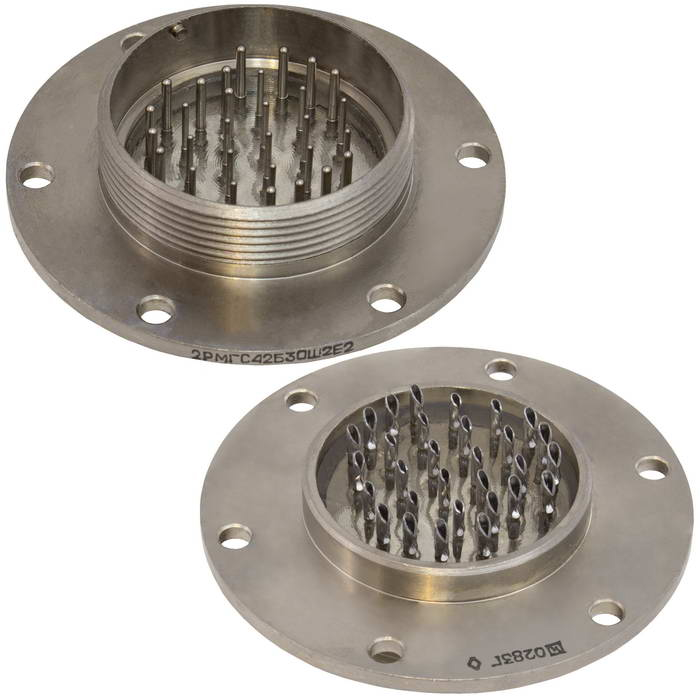

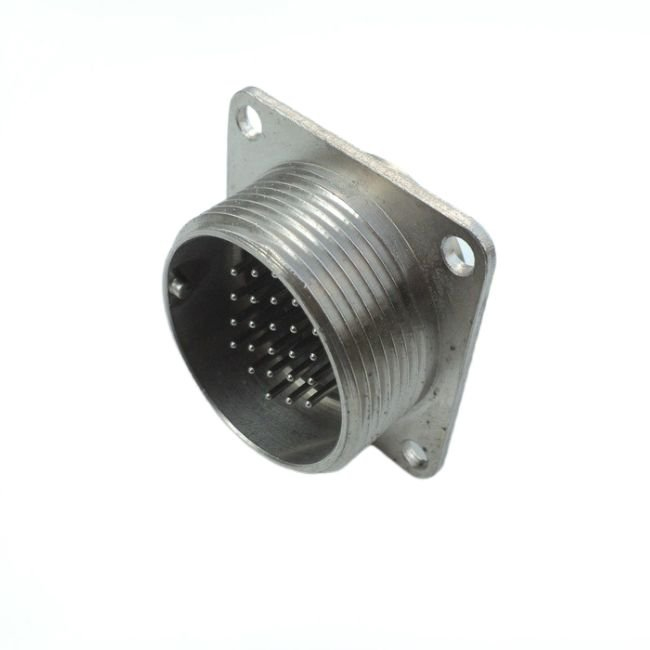

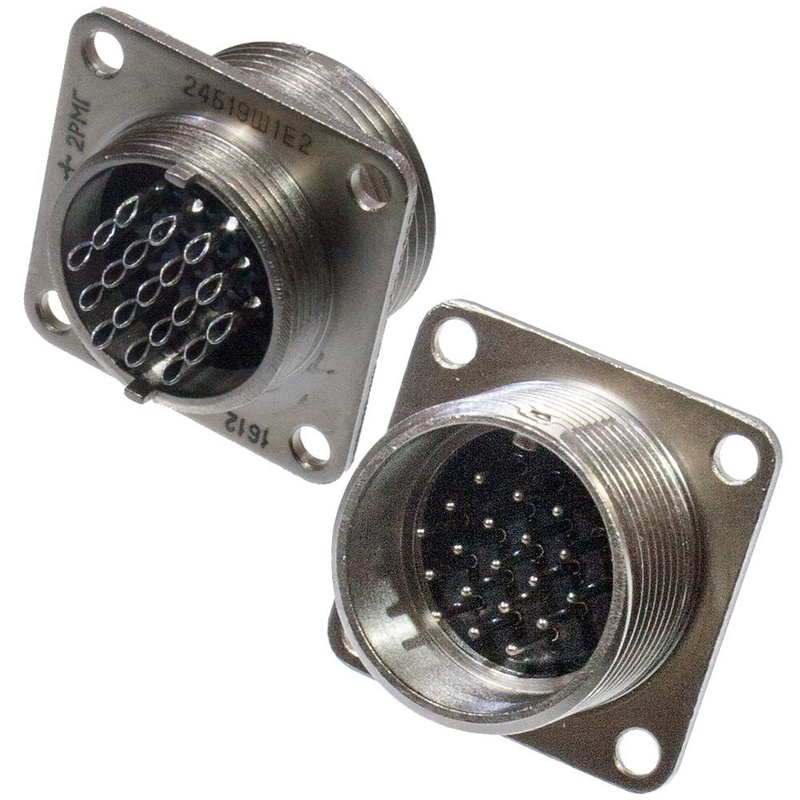

Разъём 2РМГС27Б24Ш1Е2 производства «Эльбрус» — это приборная вилка из серии герметичных низкочастотных цилиндрических соединителей типа 2РМГ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с рабочими частотами до примерно 3 МГц, а также для коммутации импульсных сигналов в блоках и узлах радиоэлектронной аппаратуры.

Соединитель применяется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжная передача сигналов и питания между отдельными функциональными узлами, датчиками, кабельными трассами и служебными сетями. Вилка устанавливается на корпус оборудования и образует герметичный соединительный узел в паре с ответными кабельными розетками 2РМТ, изготовленными по общим техническим условиям, например ГЕ0.364.126ТУ.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его исполнении и характеристиках. Ниже приведена расшифровка элементов обозначения.

• 2РМГ — тип серии: низкочастотный герметичный соединитель с резьбовым соединением.
• С — уточняющий признак исполнения в рамках серии.
• 27 — размер корпуса, то есть диаметр посадочного места.
• Б — вид исполнения: блочный, или приборный, рассчитанный на установку на корпус оборудования.
• 24 — общее количество контактов в разъёме.
• Ш — часть соединителя: вилка приборная.
• 1 — сочетание контактов, то есть схема комбинации отверстий и контактов.
• Е — покрытие контактов: химический никель, обеспечивающий коррозионную стойкость и стабильное контактное сопротивление.
• 2 — теплостойкость: допускается эксплуатация при повышенных температурах до порядка 200 градусов Цельсия.

Корпус соединителя выполнен цилиндрическим и герметичным. Фиксация сочленённого положения обеспечивается резьбовым соединением, а правильная ориентация при состыковке достигается за счёт одношпоночной поляризации. Такая конструкция исключает ошибочное подключение и повышает эксплуатационную надёжность узла.

Технические и эксплуатационные свойства

Разъём рассчитан на работу в широком диапазоне температур окружающей среды: в том числе при понижении до примерно минус 60 градусов Цельсия и при повышении до плюс 100–200 градусов Цельсия в зависимости от режима работы. Изделие сохраняет работоспособность при повышенной влажности, вибрации и ударных нагрузках, что делает его пригодным для аппаратуры, эксплуатируемой в сложных климатических и механических условиях.

Электрические параметры соединителя обеспечивают надёжную передачу сигналов и питания. Переходное сопротивление контактов составляет единицы–десятки миллиом, а сопротивление изоляции достигает порядка нескольких тысяч мегаом. Покрытие контактов химическим никелем дополнительно защищает их от коррозии и поддерживает стабильность контактного сопротивления в течение срока службы.

Области применения

Вилка 2РМГС27Б24Ш1Е2 используется для подключения блоков радиоэлектронной аппаратуры, датчиков, кабельных трасс, служебных сетей питания и сигнала. Она востребована как в стационарных, так и в бортовых комплексах, включая аппаратуру с повышенными требованиями к надёжности.

Благодаря герметичному исполнению, резьбовой фиксации и стойкости к внешним воздействиям соединитель подходит для эксплуатации в составе ответственных систем, где важны стабильность электрического контакта и механическая прочность сочленения. Для получения完整 герметичного узла вилка состыковывается с соответствующими кабельными розетками серии 2РМТ по общим техническим условиям.
