Общее описание

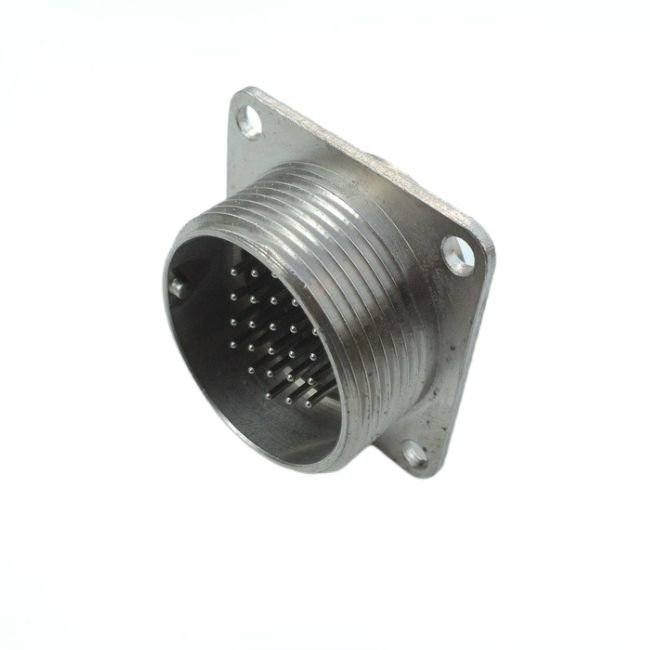

Соединитель 2РМГС27Б24Ш1Е2 (артикул 1453) относится к категории 2РМГ и представляет собой низкочастотный цилиндрический герметичный соединитель, выполненный в виде приборной вилки блочного типа с резьбовой фиксацией. Изделие предназначено для применения в составе радиоэлектронной аппаратуры, где требуется надёжное электрическое соединение и возможность быстрого сочленения и расчленения цепей.

Конструктивно вилка выполнена как герметичный блочный приборный разъём, что определяет её установку непосредственно на корпус или блок аппаратуры. Сочленение осуществляется по резьбе с ответными кабельными розетками серии 2РМТ. Одношпоночная поляризация корпусов исключает неправильное подключение и обеспечивает ориентированное совмещение контактов при монтаже.

Назначение и область применения

Соединитель предназначен для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в цепях импульсных токов. Основная функция — соединение и разъединение электрических цепей в узлах радиоэлектронной аппаратуры общего и специального назначения. Благодаря герметичному исполнению изделие может применяться в составе блоков и приборов, к которым предъявляются повышенные требования по защите контактной группы от внешних воздействий.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет допустимые условия эксплуатации: умеренный и холодный климат, работа на открытом воздухе или под навесом при соответствующей категории размещения.

Технические характеристики

• Количество контактов — 24.
• Условный размер корпуса — 27.
• Тип соединения — вилка приборная блочная, сочленяется с кабельными розетками 2РМТ по резьбе.
• Поляризация — одношпоночная.
• Покрытие контактов — химический никель.
• Монтаж — объемный внутренний методом пайки.
• Теплостойкость — до 200 °С (индекс 2).
• Сочетание контактов — 1Е.
• Резьба — M27x1, левая.
• Габаритные размеры: A = 29 мм, B = 36 мм, Lmax = 26,5 мм.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.

Расшифровка обозначения

Маркировка соединителя построена по отраслевой системе обозначений и содержит информацию о ключевых параметрах изделия:

• 2РМГ — тип соединителя: герметичный цилиндрический.
• 27 — условный размер корпуса.
• Б — исполнение блочное приборное.
• 24 — число контактов.
• Ш — вилка.
• 1 — сочетание контактов.
• Е — покрытие контактов химическим никелем.
• 2 — теплостойкость до 200 °С.

Конструктивные особенности и применение

Герметичное исполнение корпуса позволяет использовать вилку в узлах, где недопустимо проникновение влаги и загрязнений к контактной группе. Резьбовая фиксация обеспечивает механическую прочность соединения и устойчивость к вибрационным нагрузкам, характерным для работы радиоэлектронной аппаратуры.

Монтаж осуществляется объемным внутренним способом методом пайки, что предполагает подключение проводников непосредственно к контактам вилки. Химическое никелирование контактов улучшает коррозионную стойкость и стабильность переходного сопротивления при эксплуатации.

Соединитель применяется в составе блоков и приборов радиоэлектронной аппаратуры, включая изделия общего и специального назначения, где требуется сочетание герметичности, теплостойкости и надёжной резьбовой фиксации сочленения. Совместимость с кабельными розетками 2РМТ соответствующего типоразмера обеспечивает возможность построения разъёмных соединений в составе комплексных электрических цепей.
