Назначение и область применения

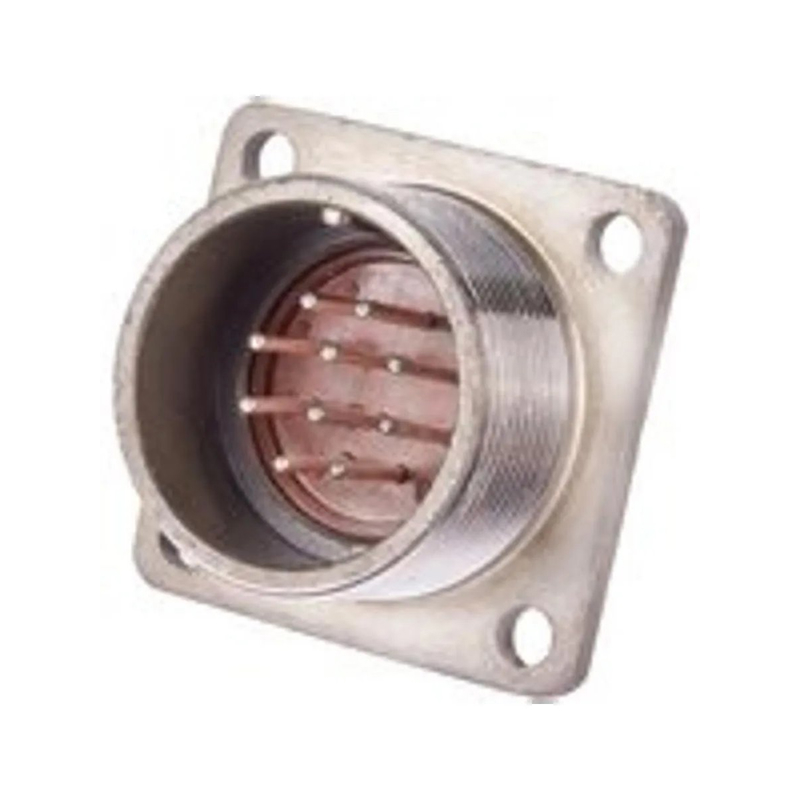

Вилка блочная 2РМГС22Б10Ш1Е2 относится к серии цилиндрических низкочастотных малогабаритных герметичных соединителей 2РМГ и предназначена для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц, а также импульсных сигналов. Изделие используется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжное соединение с защитой от проникновения влаги, пыли и других внешних воздействий.

Благодаря герметичной конструкции вилка подходит для применения в приборах, эксплуатируемых в умеренном и холодном климате. Климатическое исполнение УХЛ допускает работу при температурах от минус 60 до плюс 85 градусов Цельсия, что обеспечивает стабильное функционирование в широком диапазоне внешних условий. Посадочный диаметр корпуса составляет 22 мм, корпус выполнен из металла, а изолятор — из карболита с теплостойкостью до 200 градусов Цельсия.

Электрические характеристики

Соединитель оснащён десятью контактами диаметром 1,0 мм с покрытием Е, которое представляет собой химическое никелирование. Такое покрытие обеспечивает стабильное переходное сопротивление и защищает контактные поверхности от коррозии и окисления. Рабочее напряжение изделия достигает 560 В, при этом каждый контакт рассчитан на ток до 5 А, а суммарная токовая нагрузка разъёма составляет до 42 А.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует отсутствие токов утечки между соседними контактами и на корпус. Высокие диэлектрические показатели позволяют использовать вилку в цепях, чувствительных к паразитным связям и наводкам. Конструкция разъёма обеспечивает устойчивую работу в цепях как постоянного, так и переменного тока, включая импульсные режимы с крутыми фронтами сигналов.

Механические свойства и надёжность

Вилка блочная рассчитана на продолжительную эксплуатацию в условиях механических нагрузок. Ресурс по сочленениям-расчленениям составляет 500 циклов, что подтверждает износостойкость контактной группы. Минимальная наработка на отказ достигает 1000 часов. Устойчивость к вибрационным воздействиям обеспечивается при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате, что соответствует перегрузке 50 g.

Ударная стойкость включает одиночные удары с ускорением до 5000 метров в секунду в квадрате (500 g) и многократные удары с ускорением до 1000 метров в секунду в квадрате (100 g). Такие показатели позволяют применять разъём в аппаратуре, подверженной значительным динамическим нагрузкам. Корпус вилки изготовлен без кожуха и патрубка, монтаж осуществляется пайкой на кабель, что обеспечивает компактное размещение внутри приборных блоков.

Особенности конструкции и применения

Герметичность вилки достигается за счёт цельной металлической конструкции корпуса и герметизирующих элементов, предотвращающих проникновение внешней среды внутрь соединения. Это исключает короткие замыкания и деградацию контактов при попадании влаги, конденсата или пыли. Изделие сохраняет работоспособность при длительном воздействии повышенной влажности и резких перепадах температур.

Основные особенности вилки 2РМГС22Б10Ш1Е2:

• тип — низкочастотный цилиндрический малогабаритный герметичный соединитель;
• вилка без кожуха и патрубка с посадочным диаметром 22 мм;
• десять контактов диаметром 1,0 мм с покрытием химический никель;
• рабочее напряжение до 560 В и ток до 5 А на контакт;
• общая токовая нагрузка до 42 А;
• диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия;
• климатическое исполнение УХЛ;
• 500 циклов сочленений-расчленений и наработка не менее 1000 часов.

Вилка устанавливается внутри корпусов радиоэлектронных блоков и служит для надёжного соединения внутренних цепей с внешними кабельными линиями. Компактные габариты и высокая плотность контактов делают её востребованной в приборостроении, связном оборудовании и системах автоматики.
