Назначение соединителя 2РМГС22Б10Ш1Е2

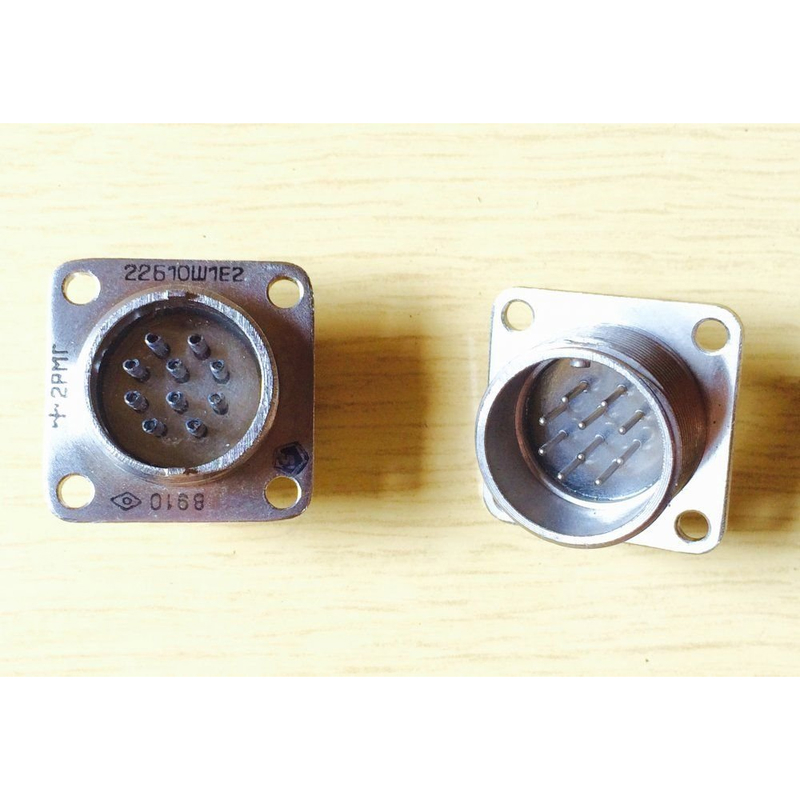

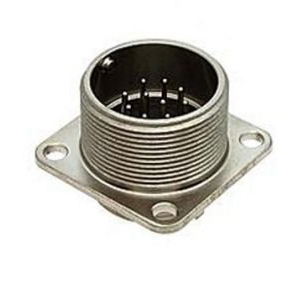

2РМГС22Б10Ш1Е2 — это герметичный цилиндрический электрический соединитель (вилка) блочного типа. Изделие предназначено для надежного подключения в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Применяется там, где требуется стабильная работа электрических соединений в жестких условиях эксплуатации.

Артикул товара — 1449. Категория — 2РМГ. Производитель в предоставленных данных не указан.

Основные технические характеристики

• Количество контактов: 10.
• Диаметр контактов: 1 мм.
• Максимальный ток на контакт: 5 А.
• Общий максимальный ток: до 42 А.
• Рабочее напряжение: до 560 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 °C до плюс 200 °C.
• Синусоидальная вибрация: до 5000 Гц с ускорением 490 м/с².
• Механические удары: до 5000 м/с².
• Пониженное давление: до 10 в минус двенадцатой степени мм рт. ст.
• Ресурс: 1000 часов наработки и 500 сочленений-расчленений.

Расшифровка обозначения

Маркировка 2РМГС22Б10Ш1Е2 несет полную информацию о конструкции и свойствах изделия:

1. 2РМГ — тип: герметичный цилиндрический соединитель.
2. 22 — посадочный диаметр корпуса, равный 22 мм.
3. Б — блочный (приборный) корпус без левой резьбы.
4. 10 — количество контактов.
5. Ш — вилка (штыревой тип).
6. 1 — прямой патрубок.
7. Е — покрытие контактов: химникель.
8. 2 — теплостойкость до 200 °C.

Монтаж и применение

Монтаж соединителя выполняется внутренним объемным методом пайки. Сочленение — резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение. Климатическое исполнение — УХЛ2.1.

Благодаря герметичности, широкому температурному диапазону и стойкости к вибрации и ударам, соединитель 2РМГС22Б10Ш1Е2 подходит для приборов, работающих в сложных условиях, включая авиационную и промышленную технику. Он обеспечивает надежную коммутацию цепей постоянного, переменного и импульсного тока в составе ответственных электротехнических систем.
