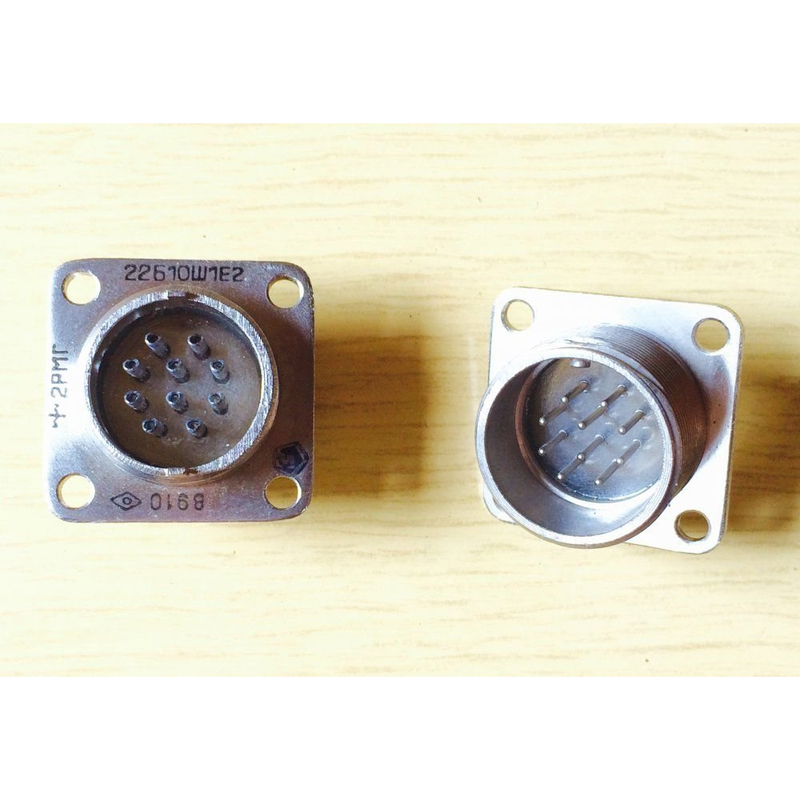

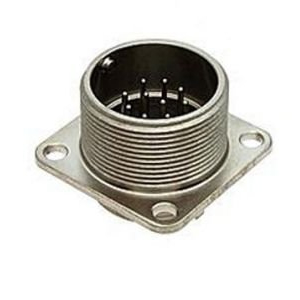

Назначение соединителя 2РМГС22Б10Ш1Е2

Соединитель 2РМГС22Б10Ш1Е2 представляет собой герметичную приборную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных цепях. Основное назначение изделия — соединение и разъединение электрических цепей в радиоэлектронной аппаратуре как общего, так и специального назначения.

Модель относится к категории 2РМГ и выпускается под артикулом 1448. Конструкция предусматривает герметичное исполнение с резьбовым соединением, что обеспечивает надёжную фиксацию и защиту контактной группы от воздействия внешней среды.

Подтверждённые технические особенности

Ниже приведены характеристики, указанные для данной модели без изменений и дополнений.

• Тип соединителя: герметичный, с резьбовым соединением.
• Условный размер корпуса: 22.
• Количество контактов: 10.
• Рабочее напряжение: до 560 В, максимальное — до 700 В.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: химникель.
• Максимальная рабочая частота: 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм.
• Сопротивление контактов: не более 0,005 Ом.
• Максимальный ток на контакт: до 20 А.
• Гарантийная наработка: 1000 часов.
• Срок хранения: 25 лет.

Структура условного обозначения

Обозначение 2РМГ22Б10Ш1Е2 расшифровывается следующим образом.

1. 2РМГ — тип соединителя.
2. 22 — условный размер корпуса.
3. Б — вид корпуса, блочный.
4. П — вид патрубка, прямой.
5. Э — тип гайки патрубка, для экранированного кабеля.
6. 10 — количество контактов.
7. Ш — часть соединителя, вилка.
8. 1 — обозначение сочетания контактов.
9. Е — покрытие контактов.
10. 2 — теплостойкость 200 градусов Цельсия.

Такая структура позволяет однозначно определить исполнение корпуса, тип патрубка, число контактов и их покрытие, а также температурный класс изделия.

Применение

Соединители серии 2РМГ, включая модель 2РМГС22Б10Ш1Е2, широко применяются в областях, где требуется надёжное и герметичное соединение электрических цепей. Они могут использоваться как в условиях повышенной влажности, так и при высоких температурах, что делает их универсальными для различных климатических условий.

Благодаря металлическому корпусу, карболитовому изолятору и контактам с покрытием химникель изделие подходит для эксплуатации в составе радиоэлектронной аппаратуры общего и специального назначения. Герметичное исполнение и резьбовое соединение обеспечивают стабильную работу цепей постоянного, переменного и импульсного тока.

Модель обеспечивает надёжность и долговечность в эксплуатации, что делает её подходящей для использования в сложных условиях. Заявленный срок хранения составляет 25 лет, а гарантийная наработка — 1000 часов.
