Назначение соединителя 2РМГС22Б10Ш1Е2

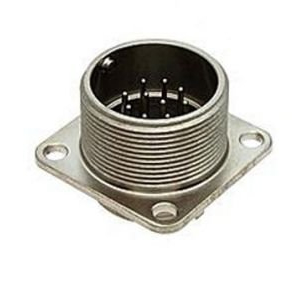

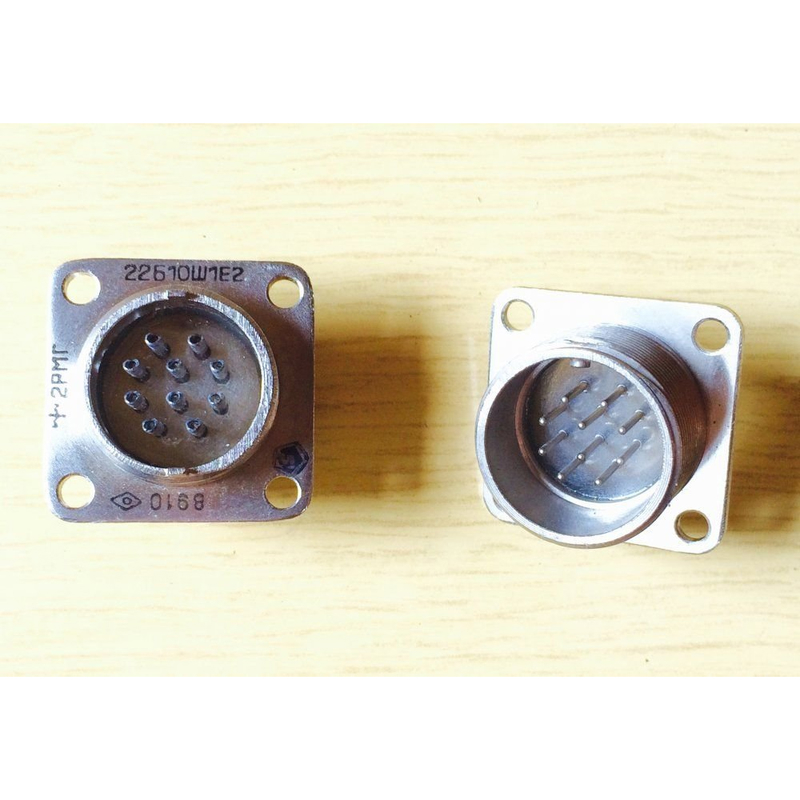

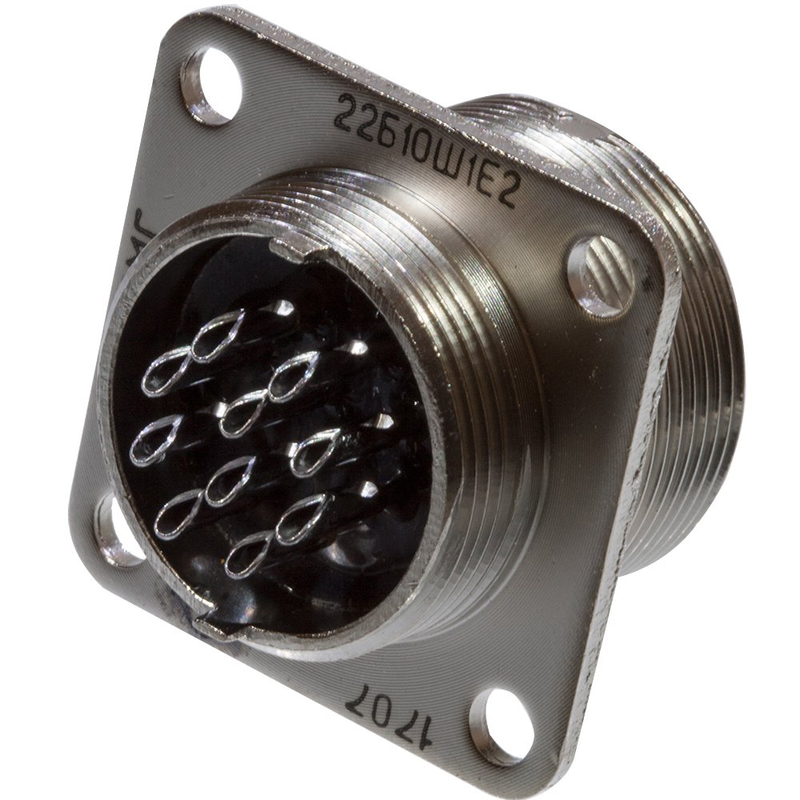

Соединитель 2РМГС22Б10Ш1Е2 — цилиндрический герметичный низковольтный электрический соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Модель относится к семейству 2РМГ — герметичных цилиндрических соединителей, выпускаемых в блочном (приборном) исполнении и используемых там, где требуется стойкость к вибрации, ударам и широкому диапазону температур, а также сохранение герметичности при эксплуатации.

Конструкция и расшифровка обозначения

Маркировка соединителя содержит несколько смысловых блоков, каждый из которых описывает конкретную конструктивную особенность:

• 2РМГ — тип соединителя: электрический цилиндрический герметичный.
• 22 — условный размер корпуса, посадочный диаметр 22 мм.
• Б — вид корпуса: блочный (приборный).
• 10 — количество контактов.
• Ш — часть соединителя: вилка.
• 1 — обозначение сочетания контактов.
• Е — покрытие контактов: химникель.
• 2 — теплостойкость: до 200 градусов Цельсия.

Помимо этого, в обозначении серии указывается патрубок прямого исполнения и вариант гайки патрубка: для экранированного или неэкранированного кабеля. Контакты соединителя имеют диаметр 1 мм, что определяет токовые и переходные характеристики изделия.

Основные технические характеристики

Ниже приведены подтверждённые параметры, соответствующие данному типу соединителя семейства 2РМГ:

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Количество контактов — 10, диаметр каждого контакта 1 мм.
• Максимальная токовая нагрузка на одиночный контакт — до 5 А.
• Максимальная общая токовая нагрузка — до 42 А.
• Рабочее напряжение — не более 560 В.
• Сопротивление контактов — не более 15 мОм.
• Диапазон частот синусоидальной вибрации — от 1 до 5000 Гц.
• Ускорение синусоидальной вибрации — 490 метров на секунду в квадрате.
• Ускорение механического удара одиночного действия — 5000 метров на секунду в квадрате.
• Ускорение механического удара многократного действия — 1000 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 раз.
• Теплостойкость — до 200 градусов Цельсия.

Область применения

Соединитель применяется в составе радиоэлектронной аппаратуры, приборных блоков и узлов, где необходимо обеспечить надёжное электрическое соединение при воздействии вибрации, ударных нагрузок и повышенных температур. Герметичное исполнение позволяет использовать изделие в условиях, требующих защиты контактной группы от внешней среды.

Блочное (приборное) исполнение корпуса предназначено для монтажа непосредственно на корпусе прибора или блока, что упрощает компоновку аппаратуры и обеспечивает удобство подключения кабельных частей. Вилка в составе соединителя сочетается с ответными частями соответствующего типоразмера и назначения.

Указания по применению

При эксплуатации следует учитывать предельные значения токовой нагрузки на контакт и суммарной нагрузки на соединитель, а также не превышать рабочее напряжение. Ресурс по количеству сочленений-расчленений составляет 500 циклов, минимальная наработка — 1000 часов.

Покрытие контактов химникелем обеспечивает стабильность переходного сопротивления и устойчивость к окислению. Для сохранения герметичности и заданных электрических параметров монтаж и коммутацию необходимо выполнять в соответствии с конструкторской документацией на конкретный узел или блок.
