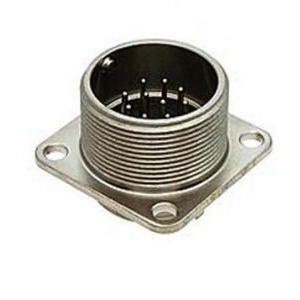

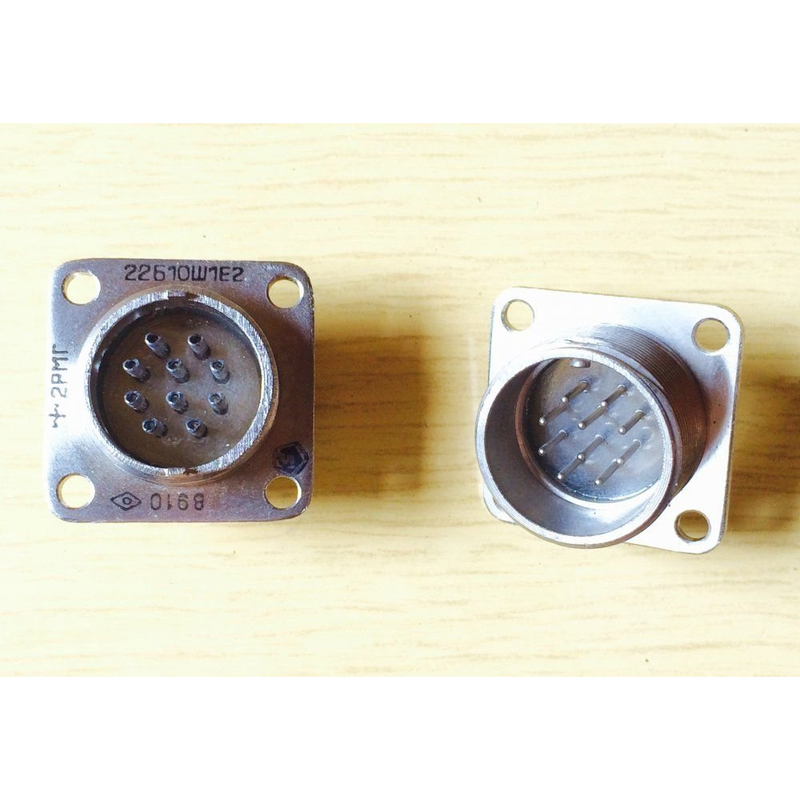

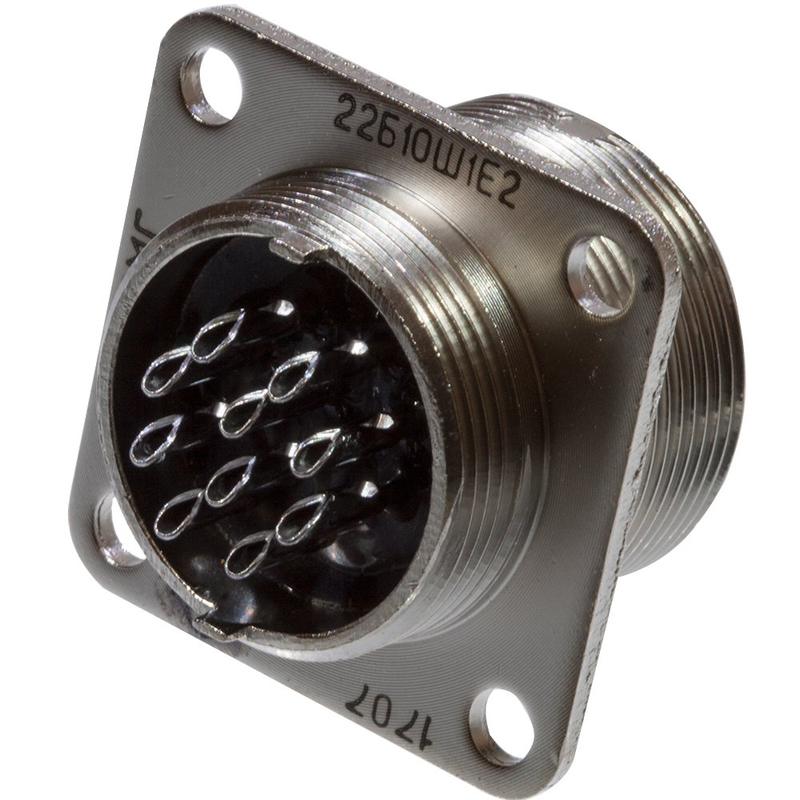

Назначение соединителя 2РМГС22Б10Ш1Е2

Соединитель 2РМГС22Б10Ш1Е2 (артикул 1446) относится к категории 2РМГ и представляет собой низкочастотную герметичную вилку с резьбовым соединением. Изделие предназначено для работы в электрических цепях постоянного и переменного тока, а также в цепях импульсных токов. Основная функция соединителя — соединение и разъединение электрических цепей в радиоэлектронной аппаратуре, где требуется надёжный контакт и устойчивость к внешним воздействиям.

Конструкция вилки обеспечивает герметичность соединения за счёт резьбового крепления, что защищает контактную группу от влаги, пыли и других неблагоприятных факторов окружающей среды. Такое исполнение делает соединитель востребованным в специальных устройствах и системах, предъявляющих повышенные требования к герметичности и стабильности работы.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для соединителя 2РМГС22Б10Ш1Е2 и соответствующего ему исполнения 2РМГ22Б10Ш1Е2.

• Тип соединителя: 2РМГ, цилиндрический герметичный.
• Количество контактов: 10.
• Диаметр контактов: 1,0 миллиметра.
• Максимальный ток на одиночный контакт: до 5 ампер.
• Рабочее напряжение: не более 560 вольт, максимальное напряжение — до 700 вольт.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Покрытие контактов: химникель, обеспечивающий защиту от коррозии и улучшающий проводимость.
• Гарантийный срок хранения: 25 лет с момента изготовления.
• Гарантийная наработка: 1000 часов во всех режимах эксплуатации и до 100000 часов в облегчённых условиях.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава, что придаёт изделию лёгкость и прочность. Изоляция выполнена из карболита — материала, устойчивого к механическим повреждениям и температурным колебаниям. Резьбовое соединение обеспечивает надёжное крепление ответных частей и защиту от влаги и пыли. Покрытие контактов химникелем повышает коррозионную стойкость и стабилизирует переходное сопротивление.

Применение и условия эксплуатации

Соединитель 2РМГС22Б10Ш1Е2 применяется в радиоэлектронной аппаратуре общего назначения, а также в специальных устройствах и системах, где необходимо надёжное соединение электрических цепей в условиях повышенных требований к герметичности. Благодаря широкому температурному диапазону от минус 60 до плюс 200 градусов Цельсия изделие сохраняет работоспособность как при низких, так и при высоких температурах.

Допустимые токовые нагрузки до 5 ампер на контакт и рабочее напряжение до 560 вольт позволяют использовать соединитель в цепях постоянного, переменного и импульсного тока. Десять контактов диаметром 1,0 миллиметра дают возможность организовать многопроводную линию связи в одном компактном разъёме.

Ключевые преимущества

1. Герметичное резьбовое соединение, защищающее контакты от влаги и пыли.
2. Стойкость к экстремальным температурам в диапазоне от минус 60 до плюс 200 градусов Цельсия.
3. Коррозионностойкое покрытие контактов химникелем.
4. Прочный и лёгкий корпус из алюминиевого сплава с изоляцией из карболита.
5. Длительный гарантийный срок хранения — 25 лет с момента изготовления.

Таким образом, соединитель 2РМГС22Б10Ш1Е2 является надёжным решением для подключения электрических цепей в различных условиях эксплуатации, включая режимы с повышенными требованиями к герметичности и температурной стойкости.
