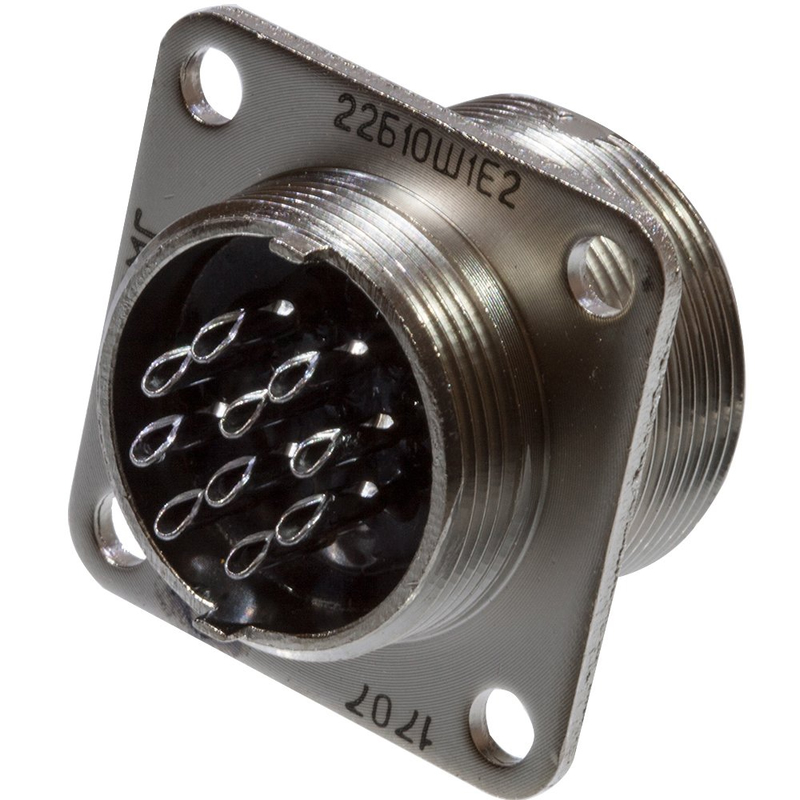

Назначение соединителя 2РМГС22Б10Ш1Е2

Соединитель 2РМГС22Б10Ш1Е2 относится к категории 2РМГ — герметичных цилиндрических низковольтных соединителей блочного (приборного) исполнения. Такие изделия предназначены для электрического соединения и разъединения цепей в составе радиоэлектронной аппаратуры, приборов и кабельных сборок, где требуется устойчивость к вибрации, повышенной температуре и воздействию окружающей среды.

Модификация с индексом «С» в обозначении типа, согласно каталожным данным, может означать иное конструктивное исполнение по сравнению с базовым вариантом 2РМГ22Б10Ш1Е2. Назначение изделия при этом сохраняется: коммутация цепей низкого напряжения внутри блоков, стоек и пультов управления.

Подтверждённые особенности конструкции

По данным каталога, соединитель 2РМГС22Б10Ш1Е2 имеет следующие характеристики, подтверждённые для изделий типа 2РМГ:

• Тип соединителя — герметичный цилиндрический низковольтный.
• Количество контактов — 10.
• Вид корпуса — блочный (приборный).
• Покрытие контактов — никель, что обозначается буквой «Е» в маркировке.
• Теплостойкость — до 200 градусов Цельсия для варианта с индексом «2».
• Рабочее напряжение — не более 560 вольт.
• Максимальная токовая нагрузка на один контакт — приводится в технической документации на изделие.

Диаметр контактов для данного типа разъёмов обычно составляет около одного миллиметра. Указанные значения относятся к применимому типу 2РМГ и приведены в качестве подтверждённых каталожных сведений; точные данные по конкретному исполнению следует уточнять по сопроводительной документации производителя.

Применение

Соединители типа 2РМГ применяются в составе электронного и электротехнического оборудования, где необходима герметичная коммутация низковольтных цепей. Типичные области использования включают:

1. Приборные и блочные соединения в радиоэлектронной аппаратуре.
2. Кабельные сборки, работающие в условиях вибрации и нагрева.
3. Пульты, стойки и блоки управления, требующие быстрого сочленения и расчленения.
4. Оборудование с повышенными требованиями к теплостойкости и защите контактов.

Блочное (приборное) исполнение корпуса позволяет монтировать соединитель непосредственно на панели или в корпусе устройства, обеспечивая удобный доступ к разъёму при эксплуатации.

Дополнительные сведения и порядок подбора

Артикул изделия — 1445. Производитель в представленных данных не указан, краткое описание в каталоге отсутствует, заполненные характеристики в системе не приведены. В связи с этим конкретные значения по току на контакт, диапазону рабочих температур, степени защиты и комплектации следует уточнять по техническим условиям и сопроводительной документации на партию.

Маркировка соединителя содержит ряд условных обозначений: тип серии, число контактов, вид корпуса, тип покрытия контактов и индекс исполнения. При подборе аналога или запасного изделия рекомендуется сверять эти позиции маркировки, а также проверять совместимость ответной части по числу контактов и типу сочленения.

Изделие относится к категории 2РМГ, что подтверждает его принадлежность к группе герметичных цилиндрических низковольтных соединителей блочного исполнения с никелевым покрытием контактов и повышенной теплостойкостью.
