Назначение соединителя 2РМГПД42Б4ШЕ2

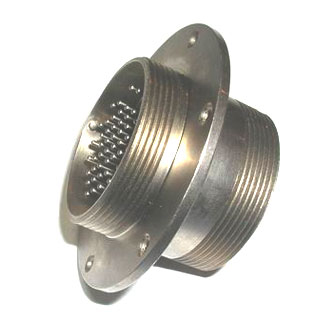

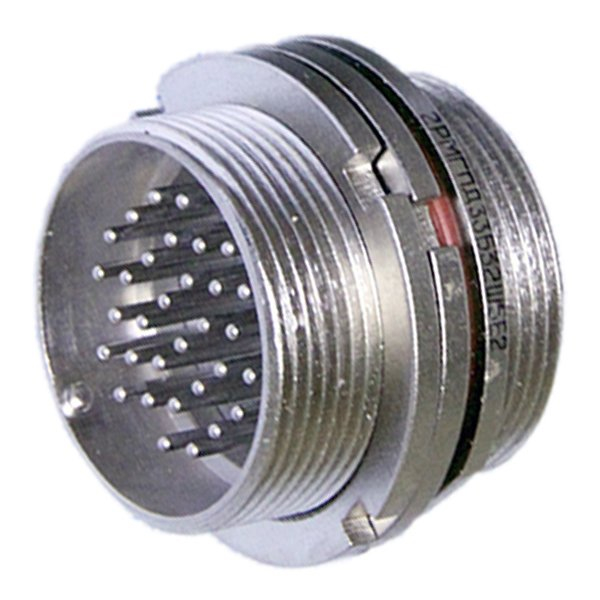

Соединитель 2РМГПД42Б4ШЕ2 представляет собой герметичную цилиндрическую низкочастотную вилку, предназначенную для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Изделие применяется для внутреннего монтажа в приборах, узлах радиоэлектронной аппаратуры и системах, где требуется надёжное электрическое соединение с резьбовой фиксацией сочленённой пары.

Конструкция ориентирована на работу в условиях повышенной влажности, вибрационных и температурных нагрузок, а также при пониженном атмосферном давлении. За счёт герметичного исполнения соединитель защищает контактную группу от воздействия внешней среды, что важно для аппаратуры, эксплуатируемой в закрытых блоках и приборных отсеках.

Расшифровка обозначения

Маркировка изделия построена по системе обозначений, принятой для соединителей типа 2РМ. Каждый знак несёт конкретную информацию о конструктивных особенностях модели.

• 2РМГ — базовый тип герметичного разъёма серии 2РМ.
• ПД — проходная вилка двухсторонняя.
• 42 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• 4 — количество контактов (вариант исполнения).
• Ш — резьбовое сочленение.
• Е — исполнение для экранированного кабеля.
• 2 — номер серии.

Индекс «5» в наименовании соответствует виду приёмки, установленному для данного изделия согласно характеристике «Приемка: 5».

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В. Токовая нагрузка на контакт достигает 10 А и зависит от типа применённых контактов. Рабочий диапазон температур составляет от минус 60 °C до плюс 100–140 °C.

Изделие устойчиво к воздействию вибрации с ускорением до 1000–1500 м/с², сохраняет работоспособность при относительной влажности 98 % при температуре плюс 40 °C и при пониженном атмосферном давлении вплоть до 10 в минус десятой степени Па.

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Наработка составляет не менее 1000–1500 часов, ресурс сочленений-расчленений — до 500 циклов, срок хранения — 20–25 лет.

Сводные параметры

• Максимальное напряжение: до 700 В.
• Ток на контакт: до 10 А.
• Диапазон рабочих температур: от минус 60 °C до плюс 100–140 °C.
• Вибрационные нагрузки: до 1000–1500 м/с².
• Влажность: 98 % при плюс 40 °C.
• Пониженное давление: до 10 в минус десятой степени Па.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Наработка: не менее 1000–1500 часов.
• Ресурс сочленений: до 500 циклов.
• Срок хранения: 20–25 лет.

Область применения

Соединитель 2РМГПД42Б4ШЕ2 применяется в авиационной, судовой и промышленной аппаратуре для соединения электрических цепей в герметичных условиях. Он востребован в блочных приборных установках, где монтаж выполняется пайкой или объёмным способом.

Резьбовое сочленение обеспечивает механическую фиксацию и стабильность контактного соединения при вибрации. Исполнение для экранированного кабеля позволяет применять изделие в цепях, где требуется защита от электромагнитных помех. Благодаря герметичности и широкому температурному диапазону соединитель подходит для ответственных узлов радиоэлектронной аппаратуры, работающих в жёстких климатических условиях.
