Назначение и область применения

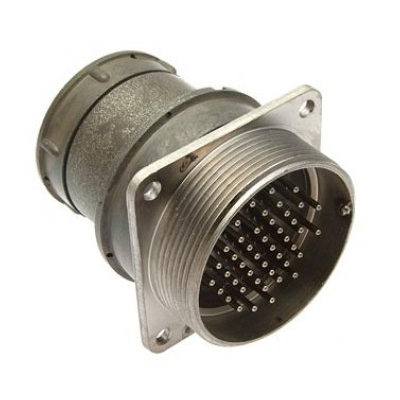

2РМГПД42Б45Ш5Е2 — это вилка приборная блочная герметичная двухсторонняя (проходная), предназначенная для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных токов. Она применяется для соединения и разъединения цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, подходит для внутреннего монтажа в климатическом исполнении УХЛ (или УХЛ2.1 по ГОСТ 15150-69).

Разъём обеспечивает надёжное резьбовое сочленение с одношпоночной поляризацией корпусов. Вилка 2РМГПД соединяется с розетками серий 2РМТ или 2РМДТ, что обеспечивает совместимость с широким парком ответных частей в промышленных и электронных системах. Конструкция ориентирована на стационарный внутренний монтаж без патрубка и рассчитана на длительную эксплуатацию в составе аппаратуры, где требуется герметичное проходное соединение с большим числом контактов.

Технические особенности

Изделие относится к промышленным электрическим соединителям цилиндрического типа серии 2РМГ. Корпус имеет условный размер 42 и блочное (приборное) исполнение. Количество контактов — 45, все контакты диаметром 1,5 мм. Покрытие контактов — химникель, что повышает стойкость к окислению и стабильность переходного сопротивления в условиях эксплуатации.

Теплостойкость соответствует варианту «2» — до 200 °С. Максимальный ток на контакт составляет от 3 до 5 А в зависимости от условий. Рабочее напряжение достигает 700 В (или 560 В). Сочленение — резьбовое, с одношпоночной поляризацией корпусов, исключающей неправильное соединение. Исполнение монтажной части — без патрубка.

Эксплуатационные параметры

• Вибрация: 5–5000 Гц
• Сопротивление изоляции: не менее 5000 МОм
• Число сочленений-расчленений: 500
• Наработка: 1500 ч при 100 °С или 1000 ч при 200 °С
• Срок сохраняемости: 25 лет

Соответствие и применение

Изделие соответствует техническим условиям ТУ ВП-ГЕ0.364.140 и ОТК-бР0.364.103. Герметичная двухсторонняя конструкция позволяет использовать разъём в качестве проходного элемента между отсеками аппаратуры, а также для подключения внешних цепей к внутренним узлам блока.

Разъём предназначен для применения в радиоэлектронной аппаратуре, где требуется высокая плотность монтажа, устойчивость к вибрациям и надёжная фиксация соединения. Количество контактов 45 обеспечивает достаточную ёмкость для многоканальных схем управления, питания и сигнальных линий. Благодаря резьбовому сочленению соединение сохраняет стабильность при механических нагрузках и вибрациях в указанном диапазоне частот.
