Назначение соединителя

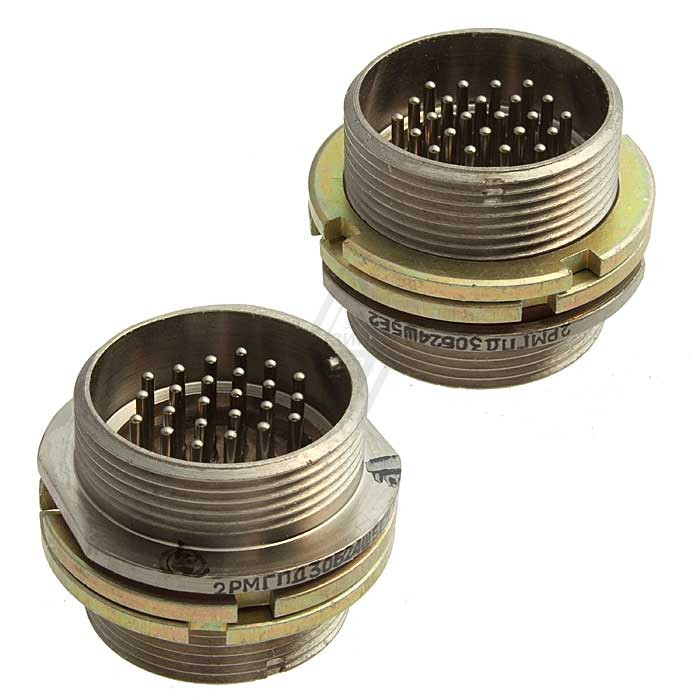

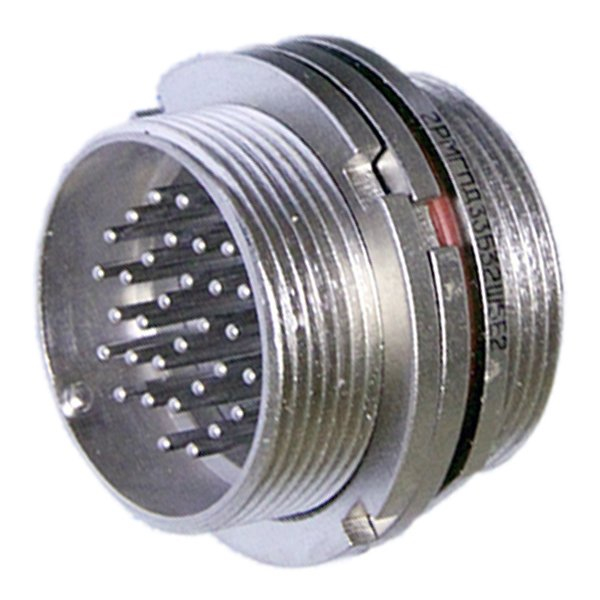

Соединитель 2РМГПД36Б20ШЕ2 представляет собой герметичную цилиндрическую низкочастотную вилку приборного (блочного) типа с резьбовой фиксацией. Изделие относится к классу соединителей внутреннего объемного монтажа и предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в цепях импульсных токов.

Основное назначение — обеспечение надёжного электрического соединения между блоками и узлами радиоэлектронной аппаратуры при эксплуатации в жёстких климатических и механических условиях. Конструкция с прямым патрубком позволяет применять экранированный кабель, что важно для защиты сигнальных цепей от электромагнитных помех.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие исполнению изделия и его конструктивным особенностям.

• Условный размер корпуса — 36.
• Количество контактов — 20.
• Тип патрубка — прямой, для экранированного кабеля (исполнение ПД, Э).
• Максимальное рабочее напряжение — до 700 В.
• Ток на контакт — до 10 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Поляризация — одношпоночная, что исключает неправильное сочленение.
• Способ монтажа — пайка.
• Сочленяется с кабельными розетками типа 2РМДТ.
• Приемка — «5» (соответствует приёмке заказчика, применяемой для изделий специального назначения).

Климатическое исполнение и условия эксплуатации

Изделие выполнено в климатическом исполнении УХЛ2.1, что определяет его пригодность для работы в широком диапазоне температур и при повышенной влажности.

• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C; для отдельных версий исполнения допускается нагрев до плюс 200 °C.
• Повышенная влажность — до 98 % при температуре плюс 40 °C.
• Пониженное атмосферное давление — до 1,34·10⁻¹⁰ Па (что соответствует условиям, близким к космическому вакууму).

Механическая стойкость и ресурс

Соединитель рассчитан на эксплуатацию в условиях интенсивных механических нагрузок. Он выдерживает вибрацию с ускорением до 1000 м/с² (около 100 g). Назначенная наработка составляет не менее 1000 часов, а количество циклов сочленения-расчленения — до 500. Резьбовая фиксация обеспечивает стабильность соединения при вибрации и предотвращает самопроизвольное разъединение.

Применение

Благодаря совокупности характеристик соединитель 2РМГПД36Б20ШЕ2 применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. К типовым областям применения относятся:

• авиационная и военная техника;
• бортовые системы связи и управления;
• приборы и блоки, работающие в условиях вибрации, перепадов давления и температуры;
• аппаратура, требующая герметичного и экранированного соединения.

Соединитель обеспечивает надёжную передачу сигналов и питания в составе ответственных комплексов, где предъявляются повышенные требования к стойкости и стабильности электрических параметров.
