Назначение соединителя 2РМГПД33Б32ШЕ2

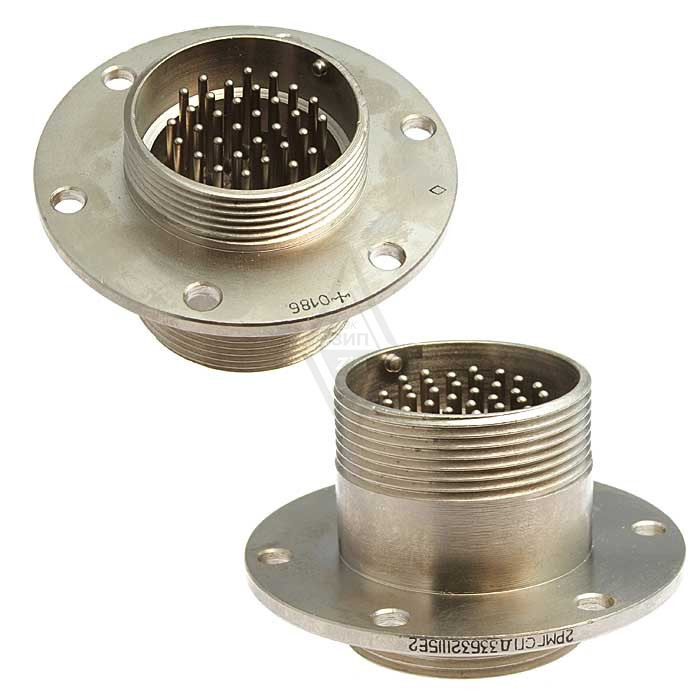

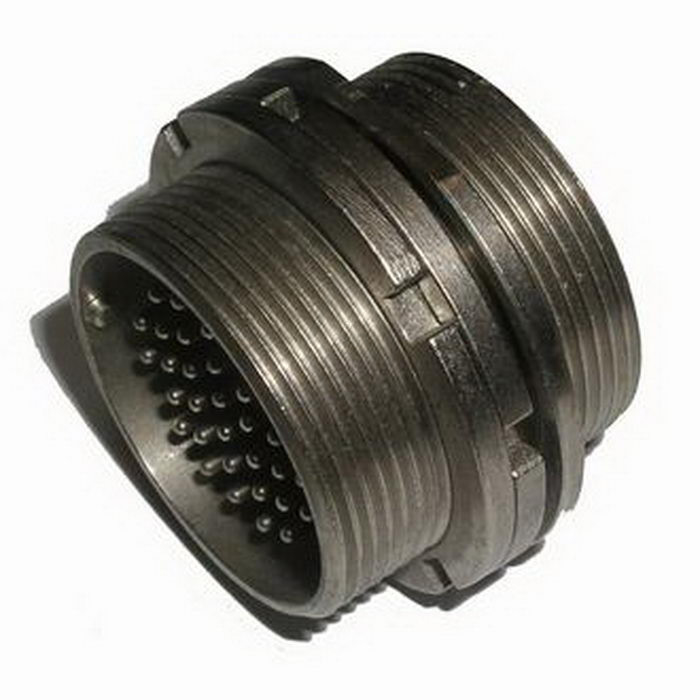

2РМГПД33Б32ШЕ2 — это герметичный электрический соединитель типа 2РМГП, выполненный в виде проходной двухсторонней вилки с резьбовым соединением. Изделие относится к категории 2РМГ и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц, а также в цепях импульсных токов. Основное назначение — соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, в том числе при воздействии повышенной вибрации и ударов.

Артикул изделия — 1439. Производитель в предоставленных данных не указан. Соединитель рассчитан на внутренний монтаж и применяется там, где требуется герметичный проходной двухсторонний переход между отсеками или блоками аппаратуры.

Конструктивные особенности

Тип 2РМГПД обозначает герметичный проходной двухсторонний соединитель. Корпус выполнен блочным (приборным), что соответствует обозначению «Б» по условному размеру 33. Часть «Ш» указывает на вилку, рассчитанную на сочленение с соответствующей розеткой, например типа 2РМДТ. Резьбовое соединение обеспечивает надёжную фиксацию сочленённой пары.

Количество контактов — 32, сочетание контактов — 5. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, что соответствует умеренному климату и работе в помещениях. Допустимый диапазон температур: пониженная температура до примерно минус 60 градусов Цельсия, верхний предел — до плюс 200 градусов Цельсия, что связано с повышенной теплостойкостью, обозначенной последней цифрой «2» в наименовании.

Технические характеристики

• Максимальное рабочее напряжение на контакты — порядка нескольких сотен вольт, обычно от 560 до 700 В постоянного или переменного тока.
• Максимальный ток на один контакт — от 6 до 20 А в зависимости от типа контакта и конкретного исполнения соединителя.
• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом.
• Рабочая частота электрических цепей — до примерно 3 МГц.
• Количество сочленений-расчленений — до нескольких сотен циклов при нормальной эксплуатации.

Устойчивость к механическим нагрузкам

Соединитель 2РМГПД33Б32ШЕ2 рассчитан на повышенные механические нагрузки, что делает его пригодным для тяжёлых условий эксплуатации в составе радиоэлектронной аппаратуры.

• Синусоидальная вибрация с ускорением до порядка 500 метров на секунду в квадрате в широком диапазоне частот.
• Одиночные удары с ускорением до примерно 5000 метров на секунду в квадрате.
• Многократные удары с ускорением до 1000 метров на секунду в квадрате.

Область применения

Изделие применяется для коммутации цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Герметичное проходное исполнение позволяет использовать соединитель для перехода через стенки корпусов и отсеков, где требуется сохранение герметичности. Блочный корпус и условный размер 33 обеспечивают установку в приборных панелях. Сочетание высокой теплостойкости, стойкости к вибрации и ударам, а также широкого температурного диапазона делает соединитель пригодным для эксплуатации в ответственных изделиях, работающих в помещениях с умеренным климатом.
