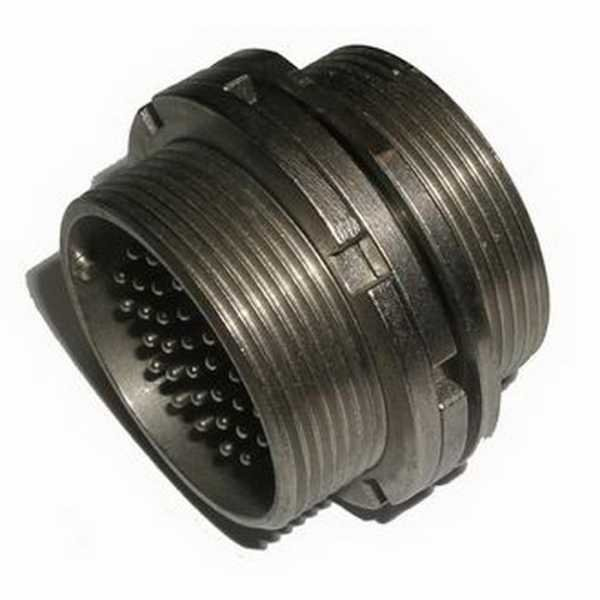

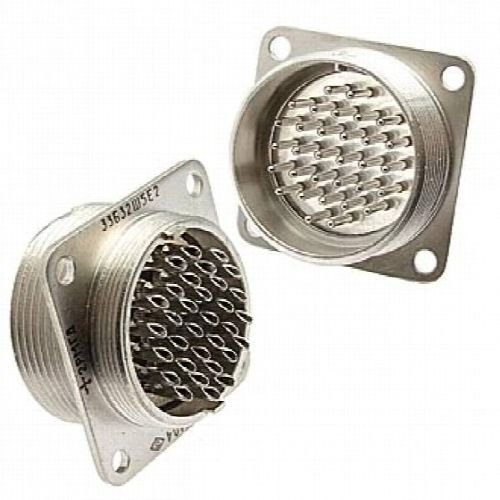

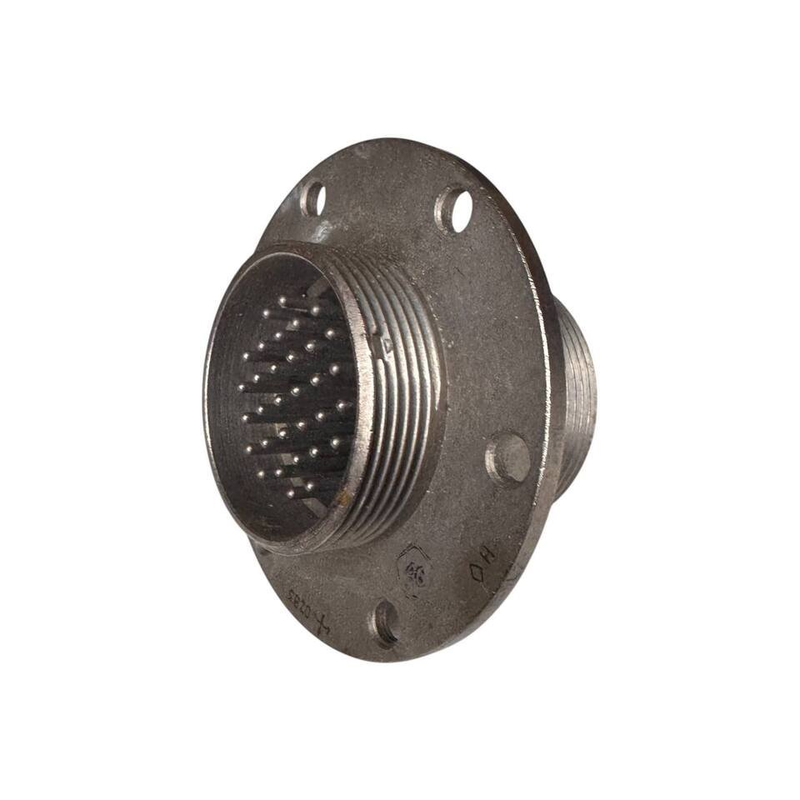

2РМГПД33Б32Ш5Е2 Вилка двухсторонняя

2РМГПД33Б32Ш5Е2 — это вилка герметичная проходная двухсторонняя, предназначенная для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В (для разъёмов с 32 контактами — до 560 В).

Она относится к цилиндрическим соединителям серии 2РМГПД с резьбовой фиксацией в сочленённом положении и внутренним объёмным монтажом, предназначенным для герметичного соединения и разъединения электрических цепей, включая импульсные токи.

Основные характеристики:

• Количество контактов : 32 + 1 (или 7/32 в некоторых вариантах исполнения).

• Условный размер корпуса : 33.

• Тип корпуса : Б — приборный (блочный).

• Максимальная рабочая частота : 3 МГц.

• Сопротивление контактов (не более, МОм): для диаметра 1,5 мм — 10; 2,0 мм — 5; 3,0 мм — 3.

• Сопротивление изоляции (не менее): 5000 МОм в нормальных климатических условиях.

• Вибрация и удары :

  • Синусоидальная вибрация: 1–5000 Гц, ускорение до 500 м/с² (50 g).

  • Механический удар (одиночный): до 5000 м/с² (500 g); многократный — до 1000 м/с² (100 g).

• Климатическое исполнение : УХЛ (умеренный и холодный климат), герметичный тип.

Вилки 2РМГПД33Б32Ш5Е2 сочленяются с розетками типа 2РМДТ по ТУ ГЕ0.364.126ТУ и используются в промышленных, приборных и специальных электрических системах.

Расшифровка обозначения (по серии 2РМГ):
2РМГПД — тип соединителя (герметичный проходной);
33 — размер корпуса;
Б — приборный корпус;
32 — число рабочих контактов;
Ш5 — группа контактов (штыревые);
Е2 — особое исполнение.
