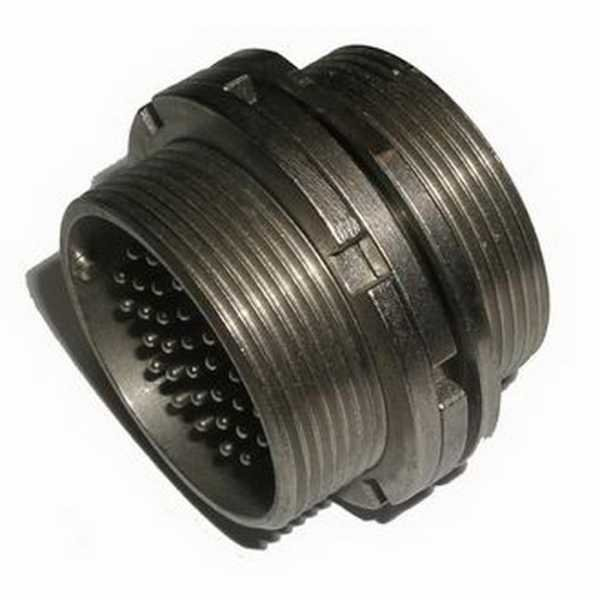

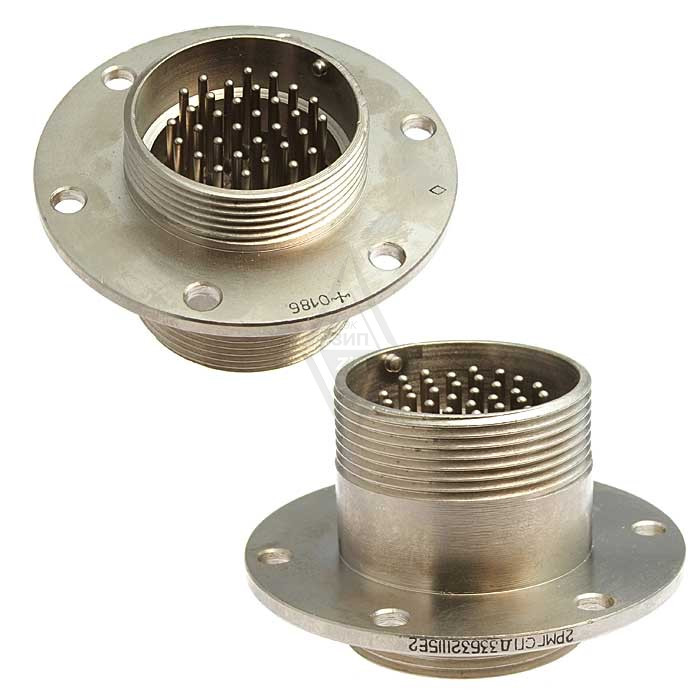

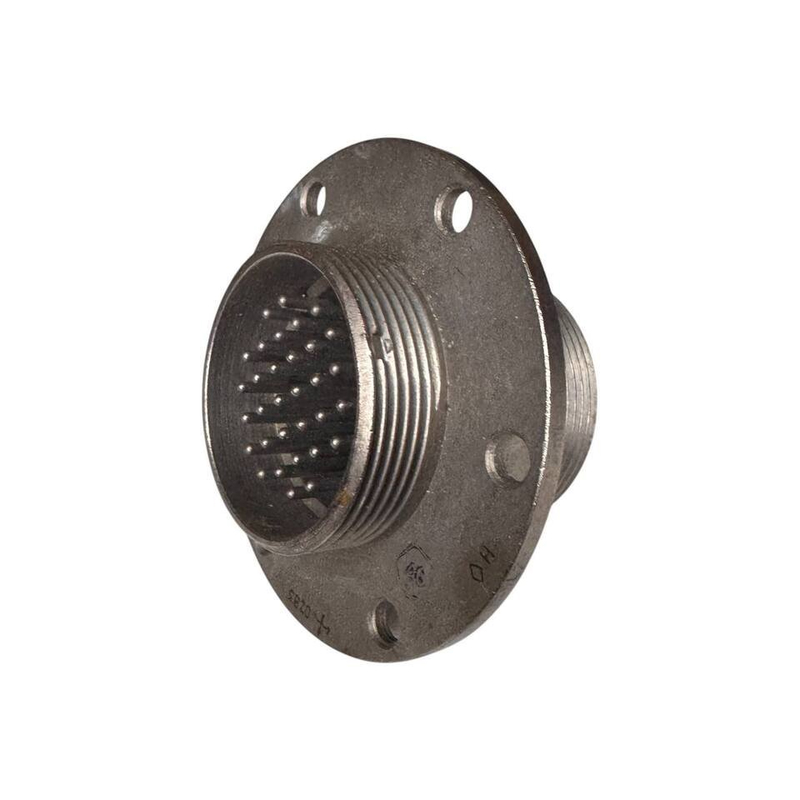

2РМГПД33Б32Ш5Е2: герметичная приборная вилка для ответственных электрических соединений

2РМГПД33Б32Ш5Е2 — цилиндрический низкочастотный электрический соединитель серии 2РМГПД, предназначенный для надежного подключения цепей постоянного, переменного и импульсного тока. Исполнение с проходной двухсторонней вилкой и резьбовой фиксацией востребовано в приборостроении, промышленной автоматике, транспортном и специальном оборудовании, где важны герметичность, прочность и стабильность контакта.

Конструкция и расшифровка обозначения

Маркировка 2РМГПД33Б32Ш5Е2 указывает на основные конструктивные признаки разъема:

• 2РМГПД — герметичный цилиндрический соединитель проходного двухстороннего исполнения.

• 33 — условный размер корпуса.

• Б — блочное, или приборное, исполнение корпуса для установки на панель оборудования.

• 32 — число электрических контактов.

• Ш — вилка.

• 5 — вариант сочетания контактов.

• Е — никелевое покрытие контактов.

• 2 — теплостойкое исполнение, рассчитанное на эксплуатацию при повышенных температурах до +200 °C.

Разъем относится к классу многоконтактных соединителей: 32 контакта позволяют компактно организовать передачу питания, управляющих сигналов и измерительных цепей через единый интерфейс.

Основные характеристики

Вилка 2РМГПД33Б32Ш5Е2 рассчитана на работу в цепях постоянного и переменного тока, а также в импульсных цепях. Для соединителей данной серии заявляется работа на частотах до 3 МГц; для исполнения с 32 контактами рабочее напряжение может достигать 560 В.

К ключевым характеристикам относятся:

• герметичное цилиндрическое исполнение;

• резьбовое сочленение, повышающее стойкость соединения к вибрации и случайному расстыковыванию;

• 32-контактная компоновка;

• приборный, панельный корпус;

• никелевое покрытие контактных элементов;

• внутренний объемный монтаж;

• применение в условиях УХЛ по ГОСТ 15150-69.

Для контактных систем такого типа важны низкое переходное сопротивление и высокое сопротивление изоляции. В нормальных климатических условиях сопротивление изоляции для серии указывается на уровне не менее 5000 МОм, что помогает снижать риск утечек тока между цепями.

Где применяется разъем

2РМГПД33Б32Ш5Е2 подходит для оборудования, в котором требуется передать большое количество сигналов через герметичный и механически защищенный разъем. Типичные направления применения:

• шкафы управления и распределительные устройства;

• измерительные и испытательные комплексы;

• промышленное оборудование и системы автоматизации;

• средства связи и телеметрии;

• транспортная техника;

• приборы, работающие при вибрационных, температурных и влажностных воздействиях;

• специальная аппаратура, для которой критичны надежность соединения и защита от внешней среды.

Резьбовая фиксация особенно полезна там, где оборудование подвергается вибрации: после сочленения разъем удерживается механически, а не только за счет усилия контактов.

Преимущества исполнения 2РМГПД

Главное преимущество 2РМГПД33Б32Ш5Е2 — сочетание многоконтактности, герметичности и блочного исполнения. Разъем монтируется на корпус или панель устройства и формирует стационарную точку подключения кабельной части системы.

Практическая ценность такого решения заключается в следующем:

• уменьшается количество отдельных проводных вводов в корпус оборудования;

• повышается удобство обслуживания и замены подключаемых модулей;

• упрощается маркировка и структурирование электрических цепей;

• герметичное исполнение помогает защищать контактную группу от воздействия окружающей среды;

• никелевое покрытие способствует сохранению рабочих свойств контактов при эксплуатации.

Что учитывать при монтаже

При установке 2РМГПД33Б32Ш5Е2 необходимо соблюдать распайку, соответствующую сочетанию контактов «5», контролировать качество пайки и не допускать механической нагрузки на контактные выводы. Важно также убедиться в правильном сопряжении вилки с ответной частью, совместимой по серии, размеру корпуса, числу контактов и контактной схеме.

Перед вводом оборудования в эксплуатацию рекомендуется проверить надежность резьбовой фиксации, отсутствие повреждений изолятора и корпуса, а также электрическую целостность всех используемых цепей. Это особенно актуально для многоконтактных соединений, применяемых в системах управления, измерения и питания.
