Назначение соединителя 2РМГПД30Б24ШЕ2 «5»

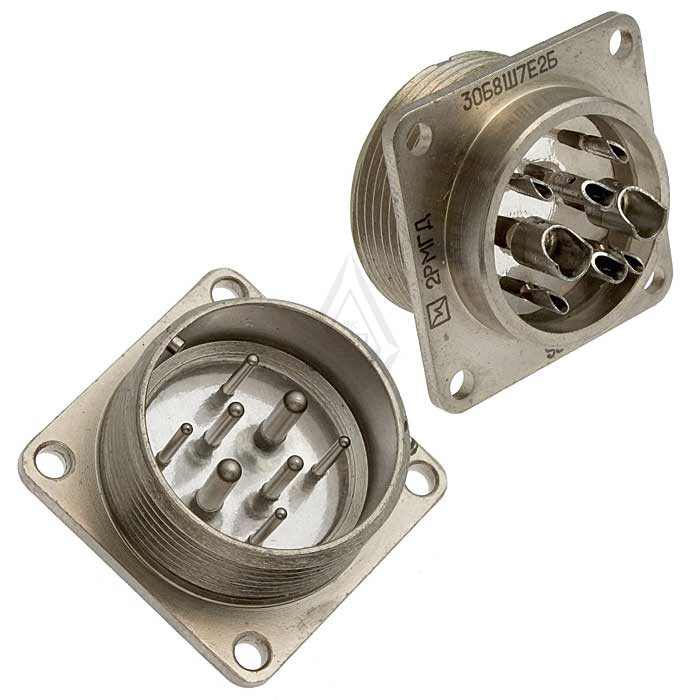

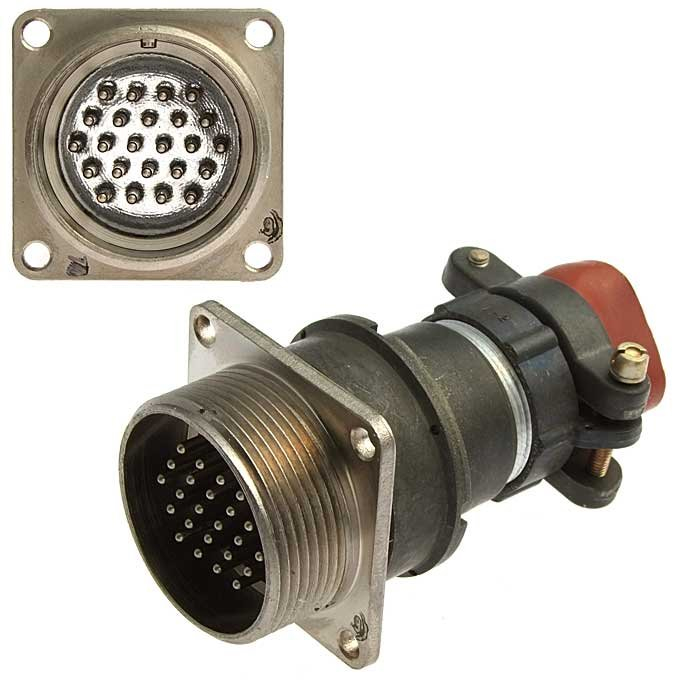

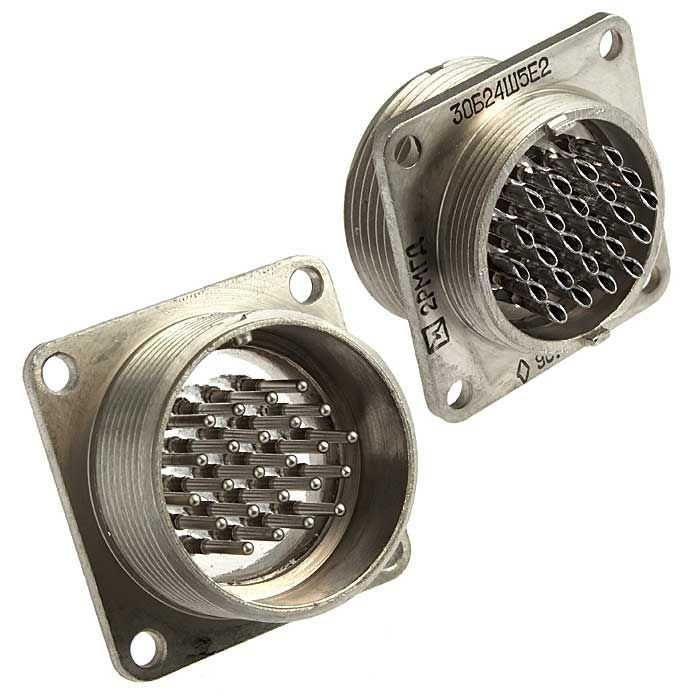

Соединитель 2РМГПД30Б24ШЕ2 с приёмкой «5» представляет собой низкочастотный цилиндрический герметичный электрический соединитель. По конструктивному исполнению это приборная вилка с блочным корпусом и резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой сигнала до 3 МГц, а также импульсных сигналов.

Основная область применения — узлы радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов: вибрации, ударов, повышенной влажности и широкого диапазона температур. Приёмка «5» подтверждает, что изделие прошло приёмочные испытания по установленным требованиям и допущено к применению в ответственных изделиях.

Расшифровка обозначения

Маркировка соединителя построена по отраслевой системе обозначений и содержит полную информацию о конструкции и исполнении:

• 2РМГ — базовый тип соединителя, герметичное исполнение.
• Д — низкочастотный цилиндрический соединитель данного семейства.
• 30 — условный размер корпуса, соответствующий посадочному диаметру.
• Б — блочный (приборный) корпус без левой резьбы.
• П — прямой патрубок для монтажа кабеля.
• Д — вариант исполнения монтажной части.
• 24 — количество контактов в соединителе.
• Ш — вилка (штыревая часть соединения).
• Е — покрытие контактов химникелем.
• 2 — теплостойкое исполнение с верхним пределом рабочей температуры до 200 °C.

Индекс «5» в наименовании указывает на категорию приёмки изделия.

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение до 700 В. Токовая нагрузка на один контакт достигает 10 А и определяется типоразмером контакта. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает малые утечки и стабильность передачи сигнала в цепях с высоким сопротивлением.

Рабочий диапазон частот переменного сигнала — до 3 МГц. Контакты с покрытием химникелем обладают повышенной коррозионной стойкостью и стабильным переходным сопротивлением при длительной эксплуатации и в условиях повышенной влажности.

Условия эксплуатации и механическая стойкость

Изделие сохраняет работоспособность в диапазоне температур от минус 60 °C до плюс 100 °C, а в теплостойком исполнении — до плюс 200 °C. Соединитель устойчив к воздействию:

• синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50 g;
• механических ударов с ускорением до 500 g;
• повышенной влажности до 98 процентов при температуре плюс 40 °C.

Климатическое исполнение — УХЛ2.1. Ресурс работы составляет от 500 до 1000 циклов сочленения и расчленения. Наработка на отказ — не менее 1000 часов. Срок хранения достигает 25 лет при соблюдении условий хранения, установленных изготовителем.

Применение и монтаж

Соединитель сочленяется с кабельными розетками типа 2РМДТ. Поляризация — одношпоночная, что исключает неправильное взаимное положение вилки и розетки при соединении. Резьбовая фиксация обеспечивает надёжное удержание сочленённой пары при вибрационных и ударных нагрузках.

Монтаж выполняется пайкой объёмным (внутренним) способом непосредственно к контактам соединителя. Конструкция допускает применение как экранированного, так и неэкранированного кабеля. Прямой патрубок облегчает ввод и закрепление кабеля, а также организацию экранирующей оплётк
