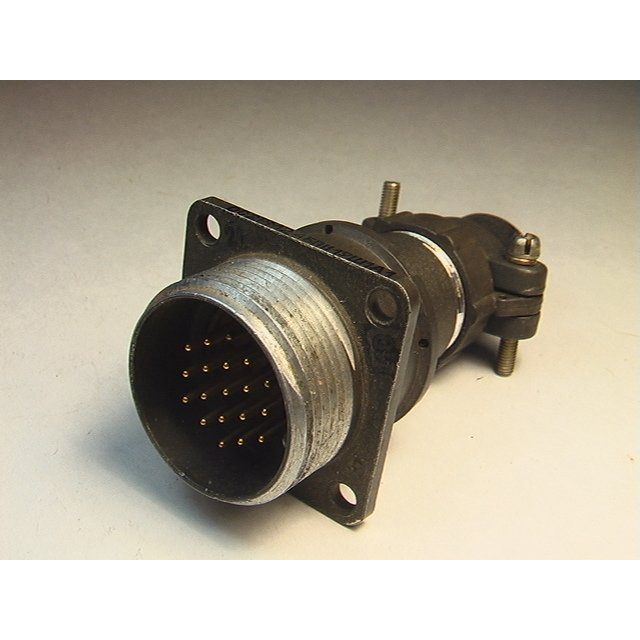

2РМГПД30Б24Ш5Е2 «ОС» — это герметичный цилиндрический электрический разъём (вилка блочного типа) из серии 2РМГД, предназначенный для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Основные характеристики

Он имеет условный размер корпуса 30 мм, 24 контакта диаметром 1 мм, максимальное рабочее напряжение до 560–700 В и токовую нагрузку на контакт до 7–20 А в зависимости от исполнения. Сопротивление изоляции составляет не менее 1000–5000 МОм, ресурс сочленений-расчленений — 500 циклов.

Диапазон условий эксплуатации

Разъём рассчитан на температуры от -60 до +100 °C (или до +200 °C во втором исполнении), вибрацию 1–5000 Гц, одиночные удары до 5000 м/с² и повышенную влажность до 98% при +40 °C. Минимальная наработка — 1000–5000 часов, срок хранения — 15–25 лет.

Применение и совместимость

Используется в радиоэлектронной аппаратуре общего и специального назначения, монтаж объёмный (пайка). Совместим с розетками 2РМДТ, имеет прямой патрубок для кабеля или без него, покрытие контактов — никель. Маркировка «ОС» указывает на вид приёмки (осмотровая служба).
