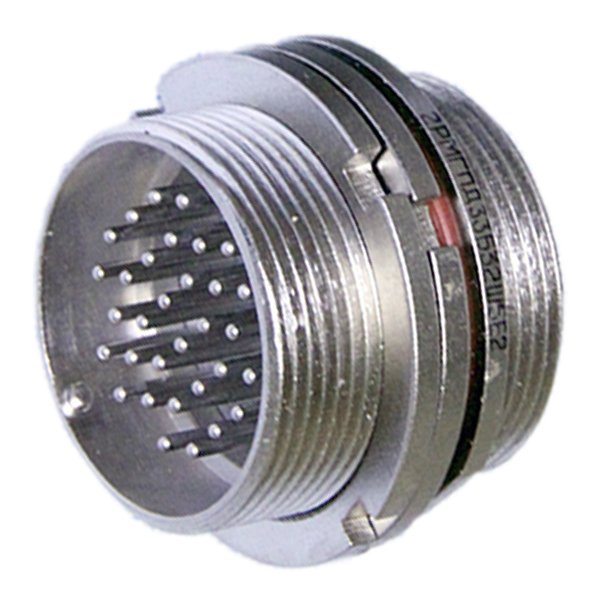

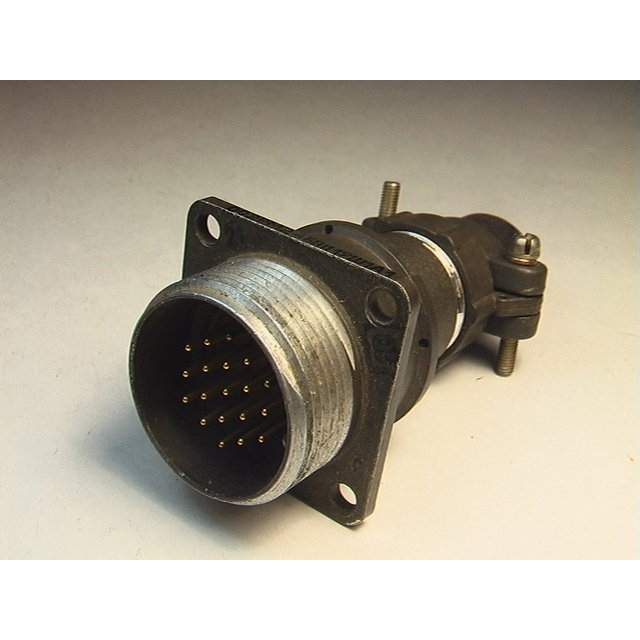

2РМГПД30Б24Ш5Е2: герметичный разъём для надёжных соединений

2РМГПД30Б24Ш5Е2 — промышленный многоконтактный электрический разъём круглого типа, предназначенный для создания надёжных разъёмных соединений в кабельных сетях, шкафах управления, измерительном оборудовании, авиационной, транспортной и специальной технике. Герметизированная конструкция помогает защищать контактную группу от неблагоприятных внешних воздействий и сохранять стабильность электрического соединения при длительной эксплуатации.

Разъёмы серии 2РМГ применяются там, где важны механическая прочность, устойчивость к вибрации, компактность монтажа и удобство многократного подключения кабельных линий. Исполнение 2РМГПД30Б24Ш5Е2 подходит для коммутации цепей питания, сигналов управления, датчиков, исполнительных механизмов и измерительных каналов.

Расшифровка обозначения

Маркировка 2РМГПД30Б24Ш5Е2 содержит сведения о конструктивном исполнении изделия:

• 2РМГ — серия герметичных цилиндрических электрических соединителей.

• ПД — исполнение с определённым вариантом монтажа и конструкцией ответной части.

• 30 — условный размер корпуса разъёма.

• Б — конструктивный вариант исполнения.

• 24 — схема расположения контактов.

• Ш — исполнение контактной части с гнездовыми контактами.

• 5 — вариант расположения ключа, обеспечивающий правильную ориентацию при стыковке.

• Е2 — климатическое и эксплуатационное исполнение согласно документации на серию.

Точная интерпретация отдельных символов может зависеть от технических условий и паспортной документации конкретного производителя. Поэтому при проектировании соединения рекомендуется сопоставлять маркировку вилки и розетки, тип контактов, схему соединения и вариант поляризации.

Особенности разъёма 2РМГПД30Б24Ш5Е2

Ключевое преимущество разъёмов данного типа — сочетание большого числа контактов и прочного металлического корпуса. Такая конструкция позволяет организовать передачу нескольких независимых электрических цепей через один компактный узел.

Основные особенности 2РМГПД30Б24Ш5Е2:

• герметичное исполнение для эксплуатации в условиях повышенной влажности, пыли и загрязнений;

• цилиндрический корпус, рассчитанный на надёжную механическую фиксацию;

• многоконтактная схема на 24 позиции;

• гнездовые контакты для соединения с ответной частью со штыревыми контактами;

• ключевое соединение, исключающее неправильное сопряжение разъёмов;

• устойчивость к вибрационным и механическим нагрузкам;

• удобство при подключении многожильных кабелей;

• пригодность для стационарного оборудования и подвижных технических систем.

За счёт унифицированной маркировки разъём 2РМГПД30Б24Ш5Е2 можно корректно подбирать в составе пары: необходимо учитывать размер корпуса, схему контактов, тип контактной части, положение ключа и исполнение по условиям эксплуатации.

Где применяется 2РМГПД30Б24Ш5Е2

Разъём используется в системах, где необходимо обеспечить устойчивую коммутацию большого количества проводников и сохранить работоспособность соединения в сложной среде. Его применяют при изготовлении, ремонте и модернизации оборудования.

Типовые области применения:

• шкафы автоматики и управления;

• контрольно-измерительные приборы;

• телеметрические и сигнальные системы;

• промышленное оборудование;

• станки и производственные линии;

• транспортная техника;

• энергетическое и электротехническое оборудование;

• системы связи и передачи сигналов;

• лабораторные стенды;

• приборные кабельные сборки;

• специальная техника и аппаратура с повышенными требованиями к надёжности соединений.

Например, один разъём 2РМГПД30Б24Ш5Е2 может объединять цепи питания датчиков, дискретные сигналы, линии управления клапанами или реле, а также измерительные каналы. Это упрощает прокладку кабеля, ускоряет монтаж оборудования и делает обслуживание более удобным.

Что учитывать при подборе

Перед установкой разъёма важно проверить совместимость всех элементов соединения. Даже внешне похожие изделия могут различаться схемой контактов, поляризацией, типом хвостовика, способом крепления и климатическим исполнением.

При подборе 2РМГПД30Б24Ш5Е2 следует уточнить:

• соответствие ответной части по серии и размеру корпуса;

• наличие 24-контактной схемы;

• сочетание гнездовых и штыревых контактов;

• положение ключа «5»;

• назначение каждого контакта по электрической схеме;

• сечение и тип подключаемого кабеля;

• условия эксплуатации оборудования;

• требования к герметизации кабельного ввода;

• необходимость экранирования и заземления корпуса.

Особое внимание стоит уделить распайке контактов. Для многоконтактных разъёмов правильная маркировка жил, контроль отсутствия коротких замыканий и проверка сопротивления изоляции существенно снижают риск ошибок при вводе оборудования в эксплуатацию.

Надёжное соединение для технических систем

2РМГПД30Б24Ш5Е2 — функциональное решение для построения прочных и обслуживаемых кабельных соединений. Герметичность, механическая устойчивость, многоконтактная компоновка и защита от ошибочного включения делают этот разъём востребованным в промышленной автоматизации, приборостроении, электротехнике и специализированных системах.

При грамотном подборе ответной части, соблюдении схемы подключения и аккуратном монтаже разъём обеспечивает стабильную передачу питания и сигналов, упрощает замену кабельных сборок и повышает общую надёжность оборудования.
