2РМГПД27Б19ШЕ2 «5»

Цена:

2000 ₽

Технические характеристики

2РМГПД27Б19ШЕ2

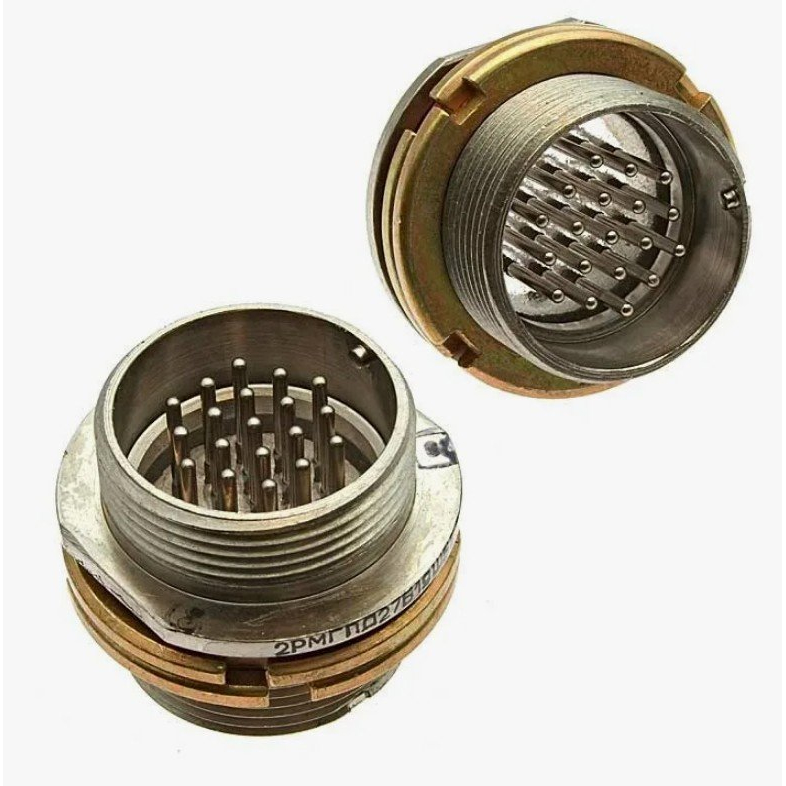

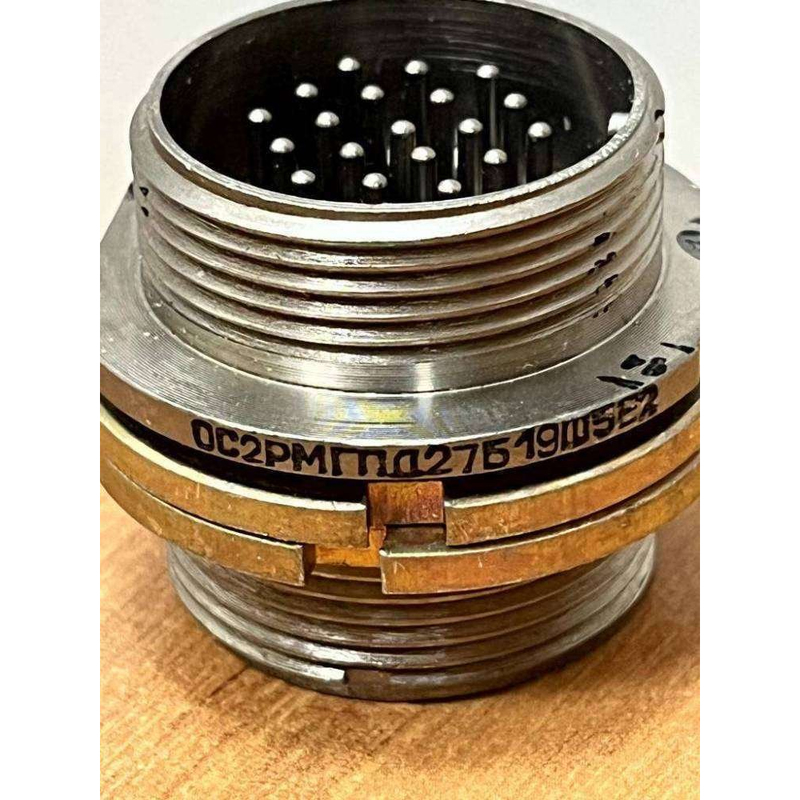

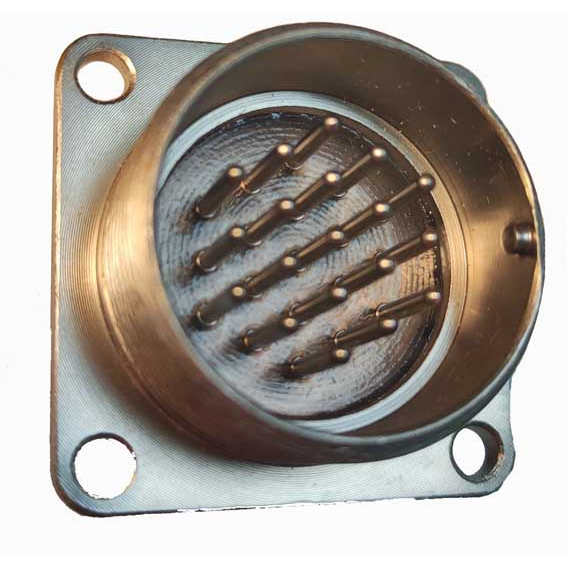

2РМГПД27Б19ШЕ2 — это герметичная проходная двухсторонняя вилка, блочного (приборного) типа, предназначенная для электрических соединений в различных электро-, радио- и контрольно-измерительных приборах. Она работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В, а также выдерживает импульсные токи.

Расшифровка обозначения

Условное обозначение 2РМГПД27Б19Ш5Е2 расшифровывается следующим образом:

2РМГПД — тип соединителя (герметичный, проходной).
27 — условный размер корпуса.
Б — вид корпуса: блочный (приборный).
19 — количество контактов.
Ш — вилка.
5 — сочетание контактов.
Е — покрытие контактов: химникель.
2 — теплостойкость до 200°C.

Технические характеристики

Соединитель имеет 19 контактов с максимальной токовой нагрузкой до 4,5 А на контакт и до 70 А общую для версии с 19 контактами. Сопротивление контактов не превышает 20 МОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ. Метод монтажа — объемный с пайкой; сочленяется с розетками типа 2РМДТ.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² (одиночные) и 1000 м/с² (многократные), а также пониженное давление до 133,32×10⁻¹² Па. Климатическое исполнение — УХЛ, подходит для приборного применения без патрубка.

Описание

Назначение и область применения

Соединитель 2РМГПД27Б19ШЕ2 «5» представляет собой герметичную проходную двухстороннюю вилку блочного (приборного) типа. Изделие предназначено для обеспечения электрических соединений в электро-, радио- и контрольно-измерительных приборах. Конструкция позволяет применять вилку в качестве проходного элемента корпуса прибора, обеспечивая при этом герметичность внутреннего объёма.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В, а также способен выдерживать импульсные токи. Изделие сочленяется с розетками типа 2РМДТ.

Расшифровка условного обозначения

Обозначение 2РМГПД27Б19ШЕ2 имеет следующую структуру:

2РМГПД — тип соединителя: герметичный, проходной;
27 — условный размер корпуса;
Б — вид корпуса: блочный (приборный);
19 — количество контактов;
Ш — вилка;
5 — сочетание контактов;
Е — покрытие контактов: химникель;
2 — теплостойкость до 200 градусов Цельсия.

Приёмочные данные

Для данного товара указана приёмка «5», что соответствует установленным требованиям приёмочного контроля и подтверждает пригодность изделия к применению в ответственных приборных цепях.

Технические характеристики

Соединитель оснащён 19 контактами. Максимальная токовая нагрузка составляет до 4,5 А на один контакт и до 70 А суммарно для версии с 19 контактами. Значения электрических параметров приведены ниже:

сопротивление контактов — не более 20 МОм;
сопротивление изоляции — не менее 5000 МОм;
ёмкость между контактами — до 6 пФ;
метод монтажа — объёмный, с пайкой.

Условия эксплуатации

Вилка сохраняет работоспособность при воздействии механических и климатических факторов. Она выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Механические удары: одиночные — до 5000 метров на секунду в квадрате, многократные — до 1000 метров на секунду в квадрате. Допускается работа при пониженном давлении вплоть до значения 133,32 умноженное на 10 в минус двенадцатой степени Паскаля.

Климатическое исполнение — УХЛ. Изделие подходит для приборного применения без патрубка. Покрытие контактов химникель и теплостойкость до 200 градусов Цельсия обеспечивают надёжную работу в составе электро-, радио- и контрольно-измерительной аппаратуры.
