Назначение соединителя

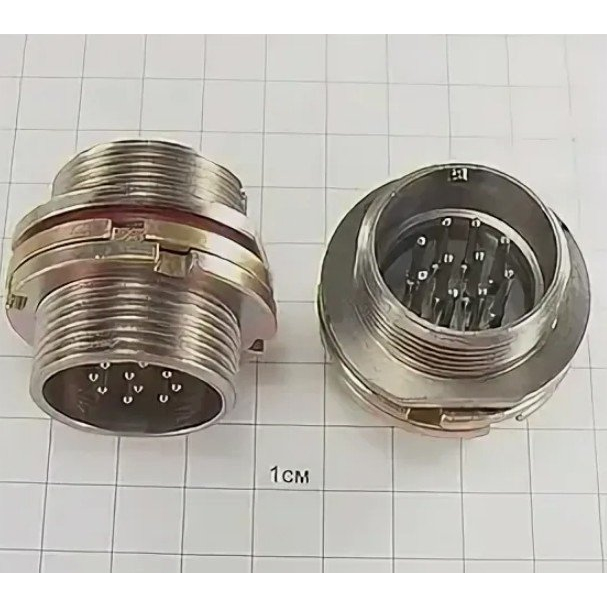

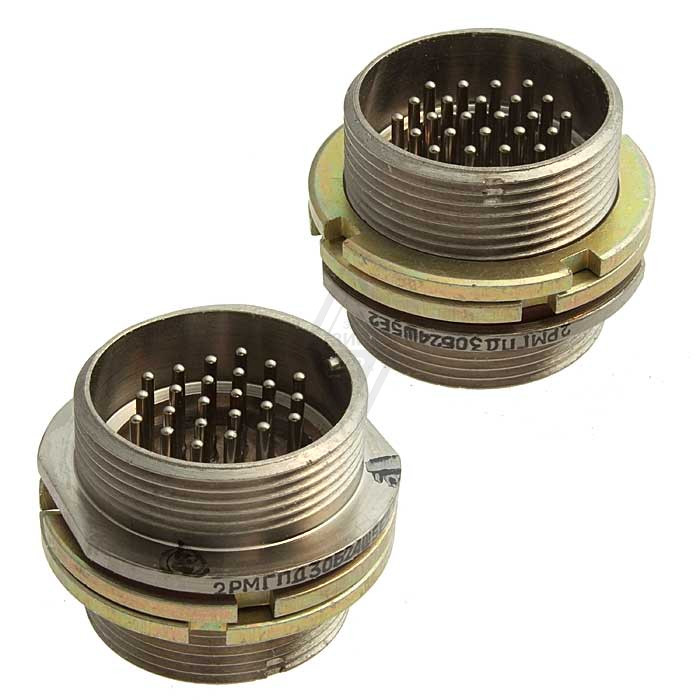

2РМГПД24Б10ШЕ2 «5» — герметичный цилиндрический низкочастотный соединитель (разъём), представляющий собой вилку приборную блочного типа с внутренним монтажом. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных сигналов в различных узлах и блоках радиоэлектронной аппаратуры.

Конструкция обеспечивает повышенную герметичность, что позволяет применять соединитель в условиях, где требуется защита контактной группы от влаги, пониженного давления и других внешних воздействий. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции ответственного назначения.

Расшифровка обозначения

• 2РМГПД — тип соединителя: герметичный, повышенной герметичности.
• 24 — условный размер корпуса, посадочный диаметр 24 мм.
• Б — блочный (приборный) вид корпуса.
• 10 — количество контактов, 10 штук, диаметр каждого 1,5 мм.
• ШЕ2 — шестигранная гайка патрубка для экранированного кабеля с резьбовой фиксацией.

Подтверждённые технические характеристики

Соединитель рассчитан на максимальный ток до 10 А на контакт и рабочее напряжение до 560–700 В. Сопротивление изоляции составляет не менее 5000 МОм.

Изделие выдерживает следующие эксплуатационные воздействия:

• вибрацию в диапазоне 1–5000 Гц с ускорением до 500 метров на секунду в квадрате;
• удары с ускорением до 5000 метров на секунду в квадрате;
• температуры от минус 60 до плюс 100 и до плюс 200 градусов Цельсия;
• влажность 98 процентов при температуре плюс 40 градусов Цельсия;
• пониженное давление до 10 в минус двенадцатой степени миллиметра ртутного столба.

Минимальная наработка составляет 1000 часов, количество соединений-расчленений — до 500, срок хранения — от 15 до 25 лет.

Применение и монтаж

Соединитель используется в авиации, судостроении, военной технике и промышленной электронике для жёстких условий эксплуатации, где требуется герметичность и защита от внешних воздействий. Монтаж выполняется объёмным способом, пайкой. Покрытие контактов — химический никель.

Благодаря блочному исполнению с внутренним монтажом изделие устанавливается непосредственно на корпус прибора или блока, а шестигранная гайка патрубка обеспечивает надёжное крепление экранированного кабеля с резьбовой фиксацией.

Комплектация и особенности поставки

Артикул изделия — 1430. Товар относится к категории 2РМГ. Производитель в предоставленных данных не указан. Приёмка «5» подтверждает пригодность соединителя для применения в ответственных узлах радиоэлектронной аппаратуры.

Соединитель поставляется в виде вилки приборной блочного типа с внутренним монтажом. Для установки необходимо выполнить пайку контактов и закрепить корпус в посадочном месте диаметром 24 мм, после чего зафиксировать экранированный кабель шестигранной гайкой патрубка.
