Назначение разъёма 2РМГПД18Б4ШЕ2 «5»

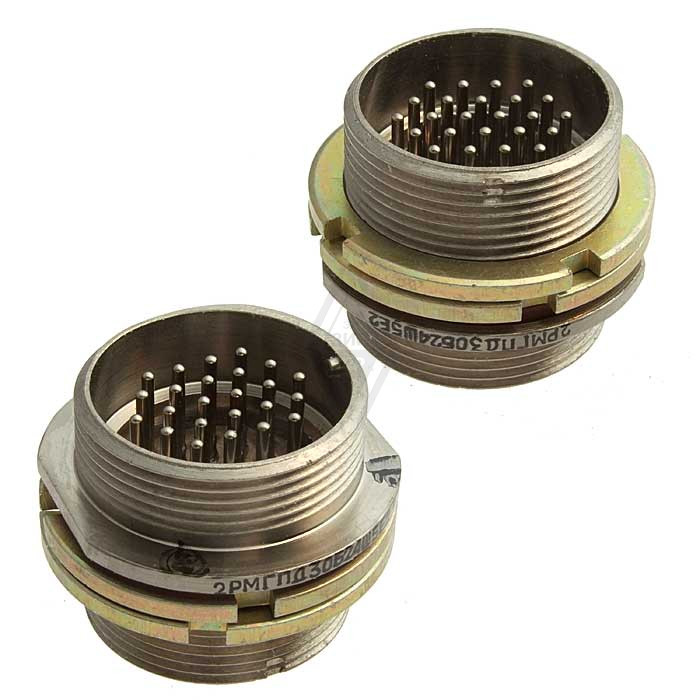

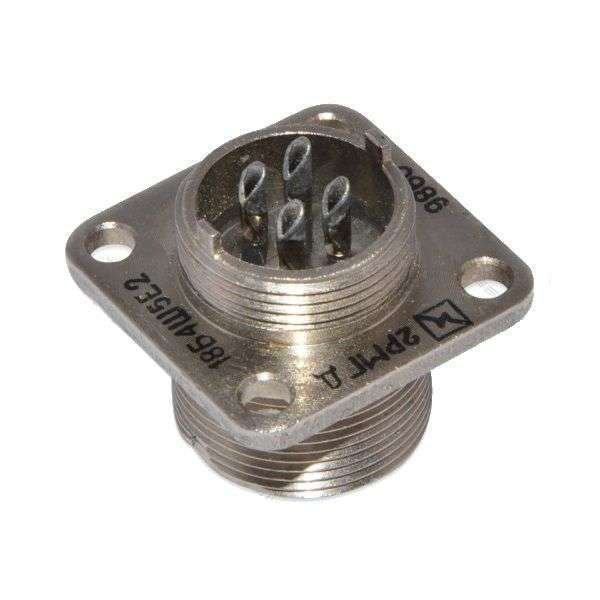

2РМГПД18Б4ШЕ2 «5» — это герметичный проходной цилиндрический электрический разъём (вилка) серии 2РМ. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов в жёстких условиях эксплуатации. Разъём применяется в приборных блоках для длинных линий передачи сигналов, где требуется высокая надёжность при вибрациях, ударах и экстремальных температурах.

Конструкция проходного типа обеспечивает герметичность и защиту от внешних факторов. Вилка подходит для монтажа как неэкранированного, так и экранированного кабеля — без патрубка или с прямым патрубком. Артикул изделия — 1428, категория — 2РМГ.

Расшифровка обозначения и конструктивные особенности

Маркировка разъёма содержит полную информацию о его исполнении и подтверждённых технических свойствах:

• 2РМ — тип соединителя;
• Г — герметичный;
• П — проходной;
• Д — для длинных линий;
• 18 — условный размер корпуса (посадочный диаметр 18 мм);
• Б — блочный (приборный) корпус;
• 4 — количество контактов;
• Ш — вилка (штыревые контакты);
• 5Е2 — сочетание контактов диаметром 1,5 мм с покрытием химникель (Е) и теплостойкостью 200 °C (2);
• «5» — указывает на специфику комплектации контактов, а также соответствует приёмке «5».

Таким образом, данная вилка сочетает четыре штыревых контакта увеличенного диаметра с герметичным проходным корпусом посадочного диаметра 18 мм, что делает её пригодной для ответственных линий передачи сигналов в составе приборных блоков.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для изделия 2РМГПД18Б4ШЕ2 «5»:

• максимальное рабочее напряжение — 560 В (амплитудное);
• ток на контакт — до 12 А, до 40 А на соединитель;
• сопротивление изоляции — не менее 5000 МОм;
• число сочленений-расчленений — 500 циклов;
• наработка — не менее 1000 ч при 200 °C;
• рабочая температура — от минус 60 °C до плюс 200 °C;
• вибрация — 5–5000 Гц при ускорении 500 м/с²;
• удары — до 5000 м/с² (одиночные);
• срок сохраняемости — до 25 лет.

Отдельно нормируется стойкость к воздействию влажности до 98 % при плюс 40 °C и пониженного давления до 1,34·10⁻¹⁰ Па. Совокупность этих параметров подтверждает возможность эксплуатации разъёма в условиях интенсивных механических нагрузок и перепадов температур без потери герметичности и электрической целостности цепей.

Применение и условия монтажа

Разъём 2РМГПД18Б4ШЕ2 «5» ориентирован на использование в приборах и блоках, где кабельная линия проходит через корпус или стенку изделия. Проходное исполнение позволяет организовать ввод кабеля с сохранением герметичности внутреннего объёма аппаратуры. Вилка совместима с монтажом неэкранированного или экранированного кабеля, при этом допускается установка как без патрубка, так и с прямым патрубком.

Благодаря теплостойкости до 200 °C и стойкости к вибрациям и ударам изделие применимо в составе оборудования, подвергающегося нагреву и механическим воздействиям. Назначенный ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 ч при 200 °C определяют область применения как ответственные длинные линии передачи сигналов, где важны стабильность контакта и долговременная сохраняемость. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.
