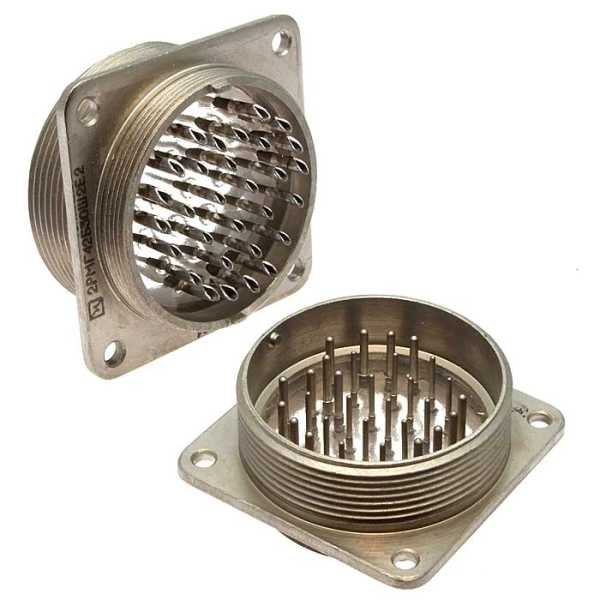

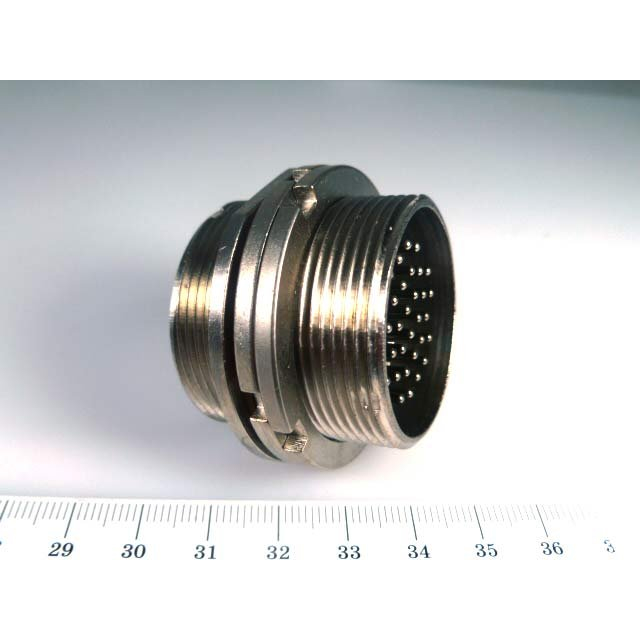

2РМГП42Б30Ш2Е2 Вилка двухсторонняя

Цена:

2090 ₽

В наличии: 88 шт.

Технические характеристики

2РМГП42Б30Ш2Е2 Вилка двухсторонняя

Вилка 2РМГП42Б30Ш2Е2 — это герметичный, цилиндрический, внутреннего монтажа соединитель серии 2РМГП, предназначенная для переноса электрических цепей постоянного, переменного (до частот ≈3 МГц) и импульсного токов в приборных и промышленных устройствах.

Назначение и область применения

Вилка используется в электрических цепях напряжением до примерно 700 В, с рабочей частотой до 3 МГц, и может применяться как в промышленной, так и в специальной аппаратуре, где требуется герметичность и надежное сочленение. Сочленяется она с розетками типа 2РМТ (и 2РМДТ), что делает её частью унифицированной системы цилиндрических соединителей.

Конструкция и тип машины

Условный размер корпуса — 42, вид корпуса — блочный (приборный, буква «Б»), что означает типоразмер под монтаж в приборные блоки.
Количество контактов — 30, комбинация контактов — «2» (тип заполнения гнёзд).
Вилка — герметичная проходная двухсторонняя, т.е. кабели/проводники подводятся с двух сторон корпуса, а сам разъём рассчитан на внутренний объемный монтаж и пайку.

Электрические и климатические параметры

Типичные электрические режимы:

Рабочее напряжение — до 700 В постоянного и переменного тока.
Максимальный ток на одиночный контакт — порядка 4,5 А, суммарно по всем контактам — до примерно 168 А (в зависимости от заполнения и нагрузок).
Сопротивление контактов — около 5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

По температурным и климатическим характеристикам разъёмы 2РМГП42 рассчитаны на работу в исполнении УХЛ (умеренный и холодный климат) с рабочим диапазоном температур окружающей среды примерно от −60 до +100 °C, а теплостойкость «2» указывает на верхнюю границу по материалам органики до около 200 °C.

Механические и надежностные особенности

Соединение с розеткой — резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает точное ориентирование и защиту от неправильного включения.
Максимальное количество сочленений–расчленений — порядка 500 циклов, наработка — не менее 1000 часов, что характерно для промышленных и приборных соединителей.
Вилка предназначена для внутреннего монтажа, крепление и подключение проводников — объемным монтажом с пайкой.

Описание

Назначение и область применения

Вилка 2РМГП42Б30Ш2Е2 представляет собой герметичный цилиндрический соединитель внутреннего монтажа серии 2РМГП. Изделие предназначено для переноса электрических цепей постоянного, переменного (до частот приблизительно 3 МГц) и импульсного токов в приборных и промышленных устройствах. Соединитель рассчитан на эксплуатацию в электрических цепях напряжением до примерно 700 В и применяется как в промышленной, так и в специальной аппаратуре, где предъявляются повышенные требования к герметичности и надёжности сочленения.

Вилка сочленяется с розетками типа 2РМТ и 2РМДТ, что делает её частью унифицированной системы цилиндрических соединителей. Благодаря двухсторонней проходной конструкции кабели и проводники подводятся с двух сторон корпуса, что расширяет возможности компоновки внутреннего объёма приборов и облегчает монтаж в условиях ограниченного пространства.

Конструктивные особенности

Условный размер корпуса соединителя — 42. Вид корпуса — блочный (приборный), что обозначается буквой «Б» в маркировке и указывает на типоразмер, предназначенный для установки в приборные блоки. Вилка выполняется в герметичном проходном исполнении и рассчитана на внутренний объёмный монтаж с пайкой проводников.

Количество контактов — 30. Комбинация контактов «2» определяет тип заполнения гнёзд. Соединение с ответной частью — резьбовое, с одношпоночной поляризацией корпусов. Такая конструкция обеспечивает точное ориентирование при сочленении и защищает разъём от неправильного включения.

Электрические и климатические параметры

Типичные электрические режимы работы вилки включают следующие показатели:

рабочее напряжение — до 700 В постоянного и переменного тока;
максимальный ток на одиночный контакт — порядка 4,5 А;
суммарный ток по всем контактам — до примерно 168 А в зависимости от заполнения и нагрузок;
сопротивление контактов — около 5 мОм;
сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

По температурным и климатическим характеристикам разъёмы 2РМГП42 рассчитаны на работу в исполнении УХЛ (умеренный и холодный климат). Рабочий диапазон температур окружающей среды составляет примерно от минус 60 до плюс 100 градусов Цельсия. Теплостойкость «2» в маркировке указывает на верхнюю границу по материалам органики до около 200 градусов Цельсия.

Механические и надёжностные характеристики

Максимальное количество сочленений и расчленений составляет порядка 500 циклов. Наработка изделия — не менее 1000 часов, что соответствует требованиям, предъявляемым к промышленным и приборным соединителям данного класса. Вилка предназначена для внутреннего монтажа: крепление и подключение проводников выполняются объёмным монтажом с пайкой.

Изделие сочетает герметичность, устойчивость к широкому диапазону температур и стабильные электрические параметры, что обеспечивает надёжную коммутацию цепей в составе приборного и промышленного оборудования.
