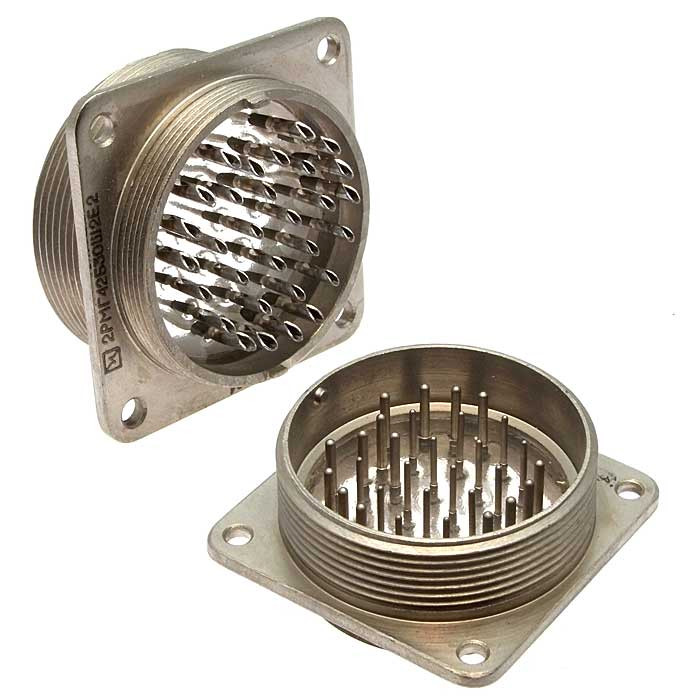

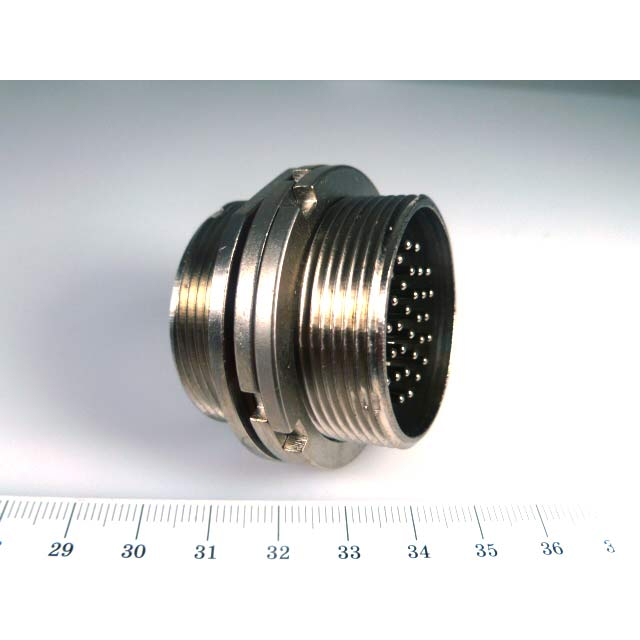

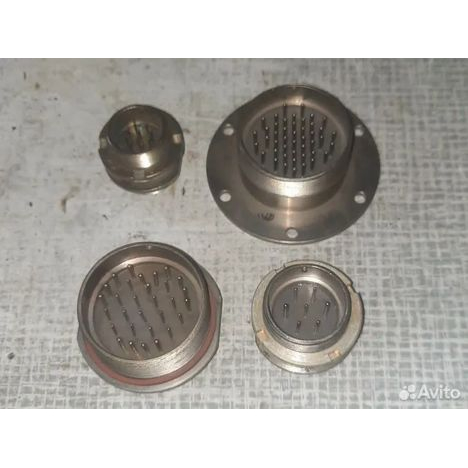

2РМГП42Б30Ш2Е2

Цена:

1000 ₽

Технические характеристики

2РМГП42Б30Ш2Е2

2РМГП42Б30Ш2Е2 — это герметичная, двухсторонняя, блочная вилка низкочастотного цилиндрического соединителя серии 2РМ, предназначенная для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных токов.

Основные характеристики

Условный размер корпуса — 42.
Вид корпуса — блочный (Б), то есть приборный, для монтажа на блок или панель.
Количество контактов — 30.
Тип части соединителя — Ш (вилка, контакты‑штыри).
Покрытие контактов — химникель (Е).
Теплостойкость — до 200 °C (обозначение 2 в конце маркировки).

Электрические и климатические параметры

Рабочее напряжение — до 700 В (постоянный и переменный ток).
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Температурный диапазон эксплуатации — примерно от −60 до +200 °C, в зависимости от конкретной документации изготовителя.
Климатическое исполнение — УХЛ2.1 по ГОСТ 15150‑69 (умеренный и холодный климат).

Конструкция и применение

Соединитель герметичный, обеспечивает защиту контактов и мест подключения проводов от пыли и влаги.
Сочленяется с розетками типа 2РМТ (и 2РМДТ) по соответствующим техническим условиям.
Метод монтажа — объемная пайка проводов к контактам; корпус металлический, изолятор обычно выполнен из карболита или аналогичного электроизоляционного материала.

Где применяется

Такие соединители типично используются в:

электро‑ и радиоаппаратуре,
контрольно‑измерительных приборах,
промышленном и военном оборудовании, где требуется надежное герметичное соединение с умеренным числом цепей и широким диапазоном температур.

Можно разобрать структуру условного обозначения 2РМГП42Б30Ш2Е2 по буквам и цифрам отдельно.

Описание

2РМГП42Б30Ш2Е2

Герметичная вилка 2РМГП42Б30Ш2Е2 для ответственных электрических соединений

2РМГП42Б30Ш2Е2 — герметичный цилиндрический электрический соединитель приборного назначения, рассчитанный на создание надежных разъемных соединений в аппаратуре, работающей в условиях вибраций, температурных перепадов и повышенной влажности. Исполнение с проходной двухсторонней конструкцией удобно для внутреннего монтажа и построения компактных кабельных и приборных интерфейсов.

Разъем относится к серии 2РМГП и применяется в цепях постоянного, переменного и импульсного тока. Допускается работа с переменным током частотой до 3 МГц, что делает соединитель востребованным не только в силовых, но и в сигнальных системах промышленного и специального оборудования.

Расшифровка обозначения

Маркировка 2РМГП42Б30Ш2Е2 содержит основные конструктивные признаки изделия:

Элемент обозначения	Значение
2РМГП	Серия герметичных проходных соединителей
42	Условный размер корпуса
Б	Блочное, приборное исполнение
30	Количество контактов
Ш	Контактная часть — штыри, вилка
2	Сочетание контактов диаметром 1,0 и 1,5 мм
Е	Никелевое покрытие контактов
2	Теплостойкое исполнение до +200 °C

Для данной контактной схемы предусмотрено 30 контактов: 15 контактов диаметром 1,0 мм и 15 контактов диаметром 1,5 мм. Такое решение позволяет передавать в одном соединителе несколько цепей с различной токовой нагрузкой.

Технические особенности

Вилка 2РМГП42Б30Ш2Е2 выполнена в герметичном исполнении и рассчитана на работу в климатическом исполнении УХЛ. Конструкция ориентирована на эксплуатацию в составе приборов, шкафов, модулей автоматики, измерительных комплексов и другой аппаратуры, где особенно важны устойчивость контакта и защита внутренних цепей от внешних воздействий.

Ключевые характеристики соединителя:

30 электрических контактов в комбинированной контактной группе.
Контакты диаметром 1,0 и 1,5 мм.
Максимальная токовая нагрузка: до 3 А на контакт диаметром 1,0 мм и до 6 А на контакт диаметром 1,5 мм.
Суммарная допустимая нагрузка на соединитель — до 110 А.
Максимальное рабочее напряжение — до 560 В.
Никелевое покрытие контактных элементов.
Повышенная теплостойкость: работа при температурах до +200 °C.
Сопротивление изоляции — не менее 5000 МОм.
Ресурс сочленений и расчленений — до 500 циклов.

Низкое переходное сопротивление особенно важно для стабильной передачи питания и сигналов. Для контактов разных диаметров нормируются значения порядка 0,015 Ом и 0,01 Ом соответственно.

Конструкция и совместимость

2РМГП42Б30Ш2Е2 представляет собой герметичную двухстороннюю вилку. Ее используют для проходного монтажа: электрическая коммутация может быть организована с обеих сторон панели, корпуса или приборного блока. Такой подход снижает число промежуточных соединений, упрощает компоновку аппаратуры и помогает поддерживать защищенность соединительного узла.

Соединение выполняется резьбовым способом, а одношпоночная поляризация корпуса исключает неправильную ориентацию ответной части при стыковке. Вилка серии 2РМГП сочленяется с розетками 2РМТ соответствующего типоразмера и контактной схемы.

Где применяется 2РМГП42Б30Ш2Е2

Герметичный разъем 2РМГП42Б30Ш2Е2 подходит для оборудования, в котором требуется передача большого числа электрических цепей через корпус или монтажную панель. Типичные области применения:

Промышленная автоматика и системы управления.
Контрольно-измерительные приборы.
Электротехнические шкафы и распределительные устройства.
Испытательные стенды и лабораторное оборудование.
Транспортная, энергетическая и телеметрическая аппаратура.
Системы связи, сигнализации и передачи данных в пределах допустимой частоты.
Специализированная техника с повышенными требованиями к надежности соединений.

Исполнение с 30 контактами, герметичной конструкцией и повышенной теплостойкостью делает 2РМГП42Б30Ш2Е2 практичным решением для многоканальных соединений, где важны электрическая прочность, механическая устойчивость и долговечность эксплуатации.
