Назначение соединителя 2РМГП42Б0Ш2Е2 «5»

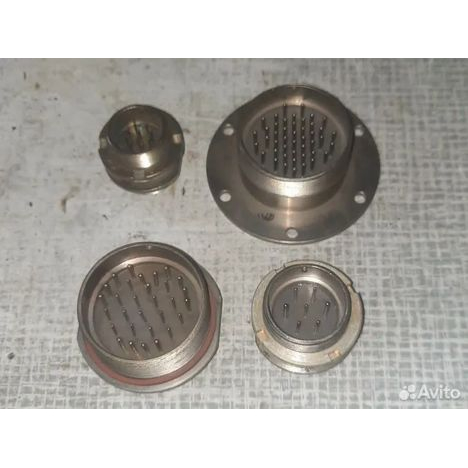

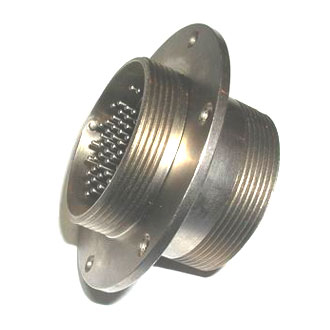

2РМГП42Б0Ш2Е2 «5» — это электрический низкочастотный цилиндрический соединитель серии 2РМГП, представляющий собой вилку блочного (приборного) типа с герметичным исполнением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных токов. Соединитель применяется там, где требуется надёжное разъёмное соединение при повышенных требованиях к герметичности и стойкости к внешним воздействиям.

Конструкция предусматривает резьбовое соединение частей и одношпоночную поляризацию корпусов, что исключает неправильную стыковку и обеспечивает механическую фиксацию при воздействии вибрации. Вилка сочленяется с кабельными розетками серий 2РМТ или 2РМДТ в соответствии с техническими условиями ТУ ГЕ0.364.126 и ТУ ГЕ0.364.140.

Подтверждённые технические особенности

Ниже приведены параметры и конструктивные признаки, указанные для данной модели и родственных исполнений серии 2РМГП.

• Условный диаметр корпуса — 42 мм.
• Количество контактов — 50 штук.
• Покрытие контактов — серебро, индекс «Е2», что обеспечивает низкое переходное сопротивление (не более 15 мОм) и стабильный электрический контакт.
• Максимальная токовая нагрузка на один контакт — от 3 до 5 А в зависимости от диаметра контакта; суммарная нагрузка для аналогичных моделей достигает 42 А.
• Рабочее напряжение — до 560 В.
• Емкость между контактами — не более 6 пФ.
• Теплостойкость для близких моделей серии — до 200 градусов Цельсия.
• Климатическое исполнение — УХЛ, то есть для умеренного и холодного климата.
• Тип присоединения кабеля — прямой патрубок под неэкранированный кабель, базовое исполнение без кожуха.
• Приёмка — «5», что подтверждает соответствие изделия установленным требованиям приёмки.

Конструкция и применение

Особенности исполнения

Вилка относится к блочному (приборному) типу, то есть монтируется непосредственно на корпус прибора или блока аппаратуры. Герметичное исполнение позволяет использовать соединитель в условиях повышенной влажности и других неблагоприятных факторов окружающей среды. Резьбовое соединение обеспечивает плотный и устойчивый контакт, а одношпоночная поляризация предотвращает ошибки при сочленении.

Индекс «Ш2» в обозначении указывает на конструктивные особенности данного исполнения, а индекс «Е2» — на серебряное покрытие контактной группы. Прямой патрубок рассчитан на неэкранированный кабель, что упрощает монтаж в приборной технике.

Области применения

Соединитель 2РМГП42Б0Ш2Е2 «5» используется в приборной технике, электронике и промышленных системах для обеспечения надёжного электрического соединения. Он востребован в составе блоков и стоек аппаратуры, где требуется передача сигналов и питания по множеству цепей одновременно — до 50 контактов в одном корпусе.

1. Приборные блоки и стойки промышленной электроники.
2. Системы сбора и передачи низкочастотных сигналов.
3. Цепи питания постоянного и переменного тока с напряжением до 560 В.
4. Оборудование, работающее в условиях умеренного и холодного климата.

Совместимость и нормативная база

Вилка сочленяется с кабельными розетками серий 2РМТ и 2РМДТ по техническим условиям ТУ ГЕ0.364.126 и ТУ ГЕ0.364.140. Само изделие соответствует ТУ ГЕ0.364.140. При подборе ответной части следует учитывать условный диаметр корпуса 42 мм, количество контактов 50 и тип поляризации, чтобы обеспечить корректное механическое и электрическое сопряжение.

Серебряное покрытие контактов и низкая межконтактная ёмкость делают соединитель пригодным для цепей, где важны стабильность переходного сопротивления и минимальные потери сигнала. Совокупность герметичного исполнения, климатического исполнения УХЛ и приёмки «5» определяет область применения изделия в ответственных узлах приборной и промышленной аппаратуры.
