Назначение и область применения

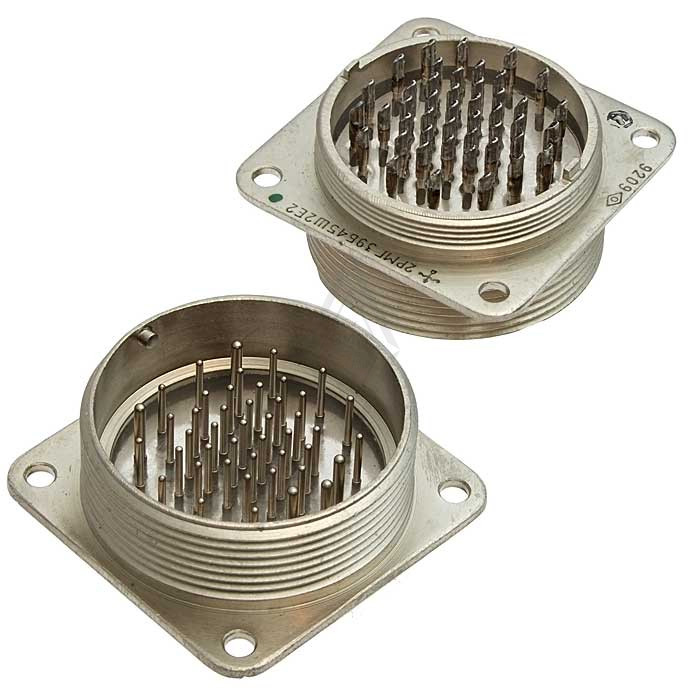

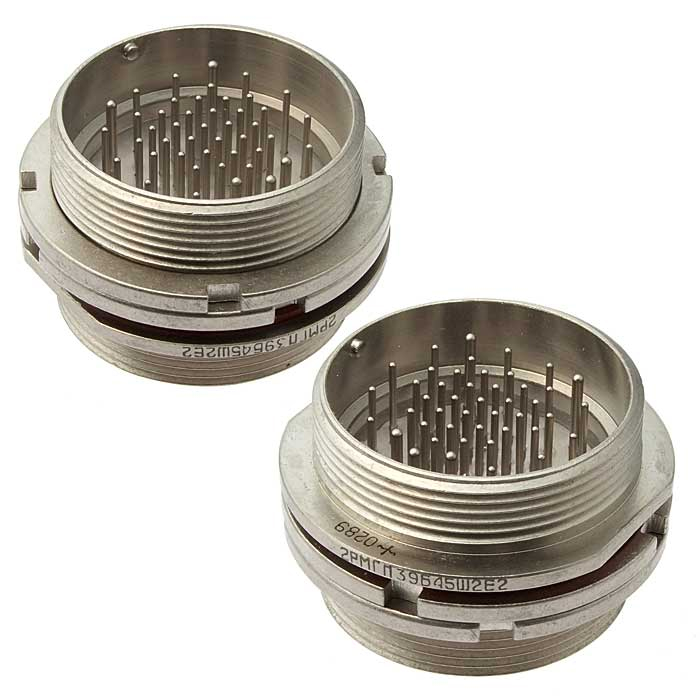

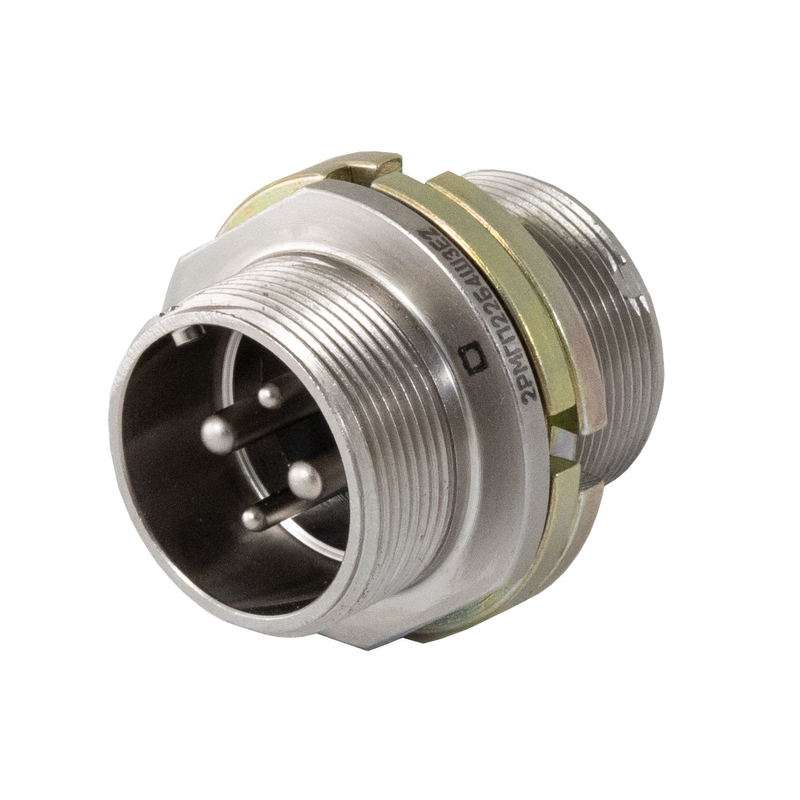

Разъём 2РМГП39Б4Ш2Е2 «5» (артикул 1423) — отечественный низкочастотный цилиндрический герметичный разъём блочного (приборного) исполнения, относящийся к серии 2РМГП. Изделие предназначено для соединения и разъединения электрических цепей постоянного, переменного (до частот порядка 3 МГц) и импульсного токов.

Применяется в радиоэлектронной аппаратуре, системах автоматики, промышленном оборудовании и других устройствах, где требуется герметичное и надёжное электрическое соединение. Разъём рассчитан на монтаж в приборах и блоках, в том числе в условиях повышенной вибрации и перепадов температуры.

Конструкция и исполнение

Тип корпуса — «Б»: блочный (приборный), без патрубка; используется вилка приборного исполнения. Сочленение резьбовое, что обеспечивает надёжную фиксацию положения и хорошую устойчивость к вибрации. Разъём выполнен герметичным.

Конструкция рассчитана на многократные сочленения и расчленения (сотни циклов) и длительный срок службы в составе аппаратуры. Такой ресурс делает изделие пригодным для узлов, которые в процессе эксплуатации или обслуживания требуют периодического подключения и отключения.

Электрические параметры

• Рабочее напряжение — порядка 560 В, максимальное — до 700 В, в зависимости от условий и исполнения.
• Максимальный ток через контакт — около 8 А.
• Сопротивление контакта — не более 0,005 Ом.
• Максимальная рабочая частота — до 3 МГц, что позволяет использовать разъём в низкочастотных и импульсных цепях.

Указанные значения являются рабочими характеристиками изделия и должны учитываться при выборе разъёма для конкретной цепи с учётом реальных условий эксплуатации.

Климатические и механические условия

Климатическое исполнение соответствует нормам ГОСТ 15150‑69 (УХЛ2.1 и схожие), что предполагает использование во внешних и приборных условиях, включая пониженное и повышенное давление, вибрацию и удары. Разъём герметичен и рассчитан на работу в достаточно широком диапазоне температур — примерно от минус 60 °C до плюс 100…200 °C в зависимости от конкретного исполнения.

Приёмка

Товар поставляется с приёмкой «5». Это подтверждает, что изделие прошло соответствующий контроль и допущено к применению в аппаратуре, для которой предусмотрена данная категория приёмки.

Особенности применения

Разъём 2РМГП39Б4Ш2Е2 «5» подходит для приборных блоков, где важны герметичность, стойкость к вибрации и стабильность контактного сопротивления. При монтаже следует учитывать резьбовое сочленение и блочное исполнение корпуса без патрубка: это определяет способ крепления и компоновку узла. Для точного подбора под конкретное оборудование необходимо учитывать рабочие токи, напряжения и температурный режим в месте установки.

Если планируется применение разъёма в составе ответственного узла, рекомендуется заранее определить число циклов сочленения и расчленения, а также условия среды, чтобы убедиться в соответствии выбранного исполнения требованиям конкретной аппаратуры.
