Назначение соединителя

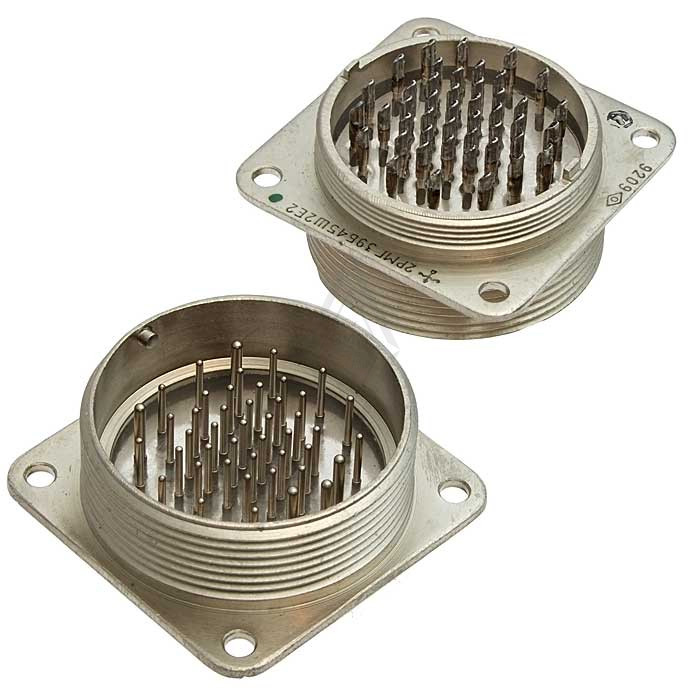

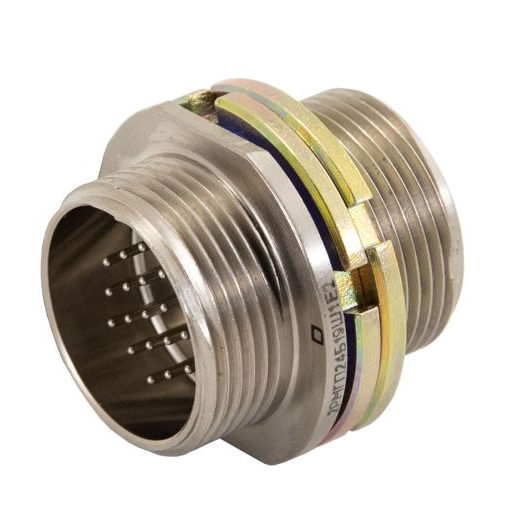

Соединители 2РМГП39Б45Ш2Е2 представляют собой герметичные проходные двухсторонние вилки, предназначенные для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Они применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Проходная конструкция вилки обеспечивает двустороннее подключение: соединитель монтируется непосредственно через стенку блока или корпуса, что позволяет организовать герметичный ввод цепей без нарушения внутреннего объёма аппаратуры.

Подтверждённые технические особенности

Изделие относится к категории герметичных соединителей климатического исполнения УХЛ2.1 по ГОСТ 15150-69. Условный размер корпуса составляет 39 мм, вид корпуса — блочный (приборный). Соединитель имеет 45 контактов и является вилочной частью сочленения.

• Тип соединителя: герметичный, проходной, двухсторонний, блочный (приборный).
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 39 мм.
• Количество контактов: 45.
• Сочетание контактов: диаметр 1,0 мм и диаметр 1,5 мм.
• Покрытие контактов: химникель (никель).
• Теплостойкость: до 200 °С.
• Сочленение: резьбовое, поляризация корпусов одношпоночная.
• Рабочее напряжение: не более 700 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 4 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Применение и совместимость

Соединители данной модели широко используются в различных электро-, радио- и контрольно-измерительных приборах. Герметичное исполнение и проходная конструкция делают их пригодными для узлов и блоков радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное соединение и разъединение цепей при сохранении герметичности корпуса.

Соединители сочленяются с розетками типа 2РМТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ. Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают правильную ориентацию и механическую фиксацию при подключении.

Приёмка и гарантийные условия

Товар имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям приёмки.

Гарантийный срок хранения соединителей составляет 25 лет со дня изготовления. Гарантийная наработка — 1000 часов во всех режимах и условиях, допускаемых техническими условиями.

Артикул изделия — 1422, категория — 2РМГ. Производитель в предоставленных данных не указан.
