Назначение

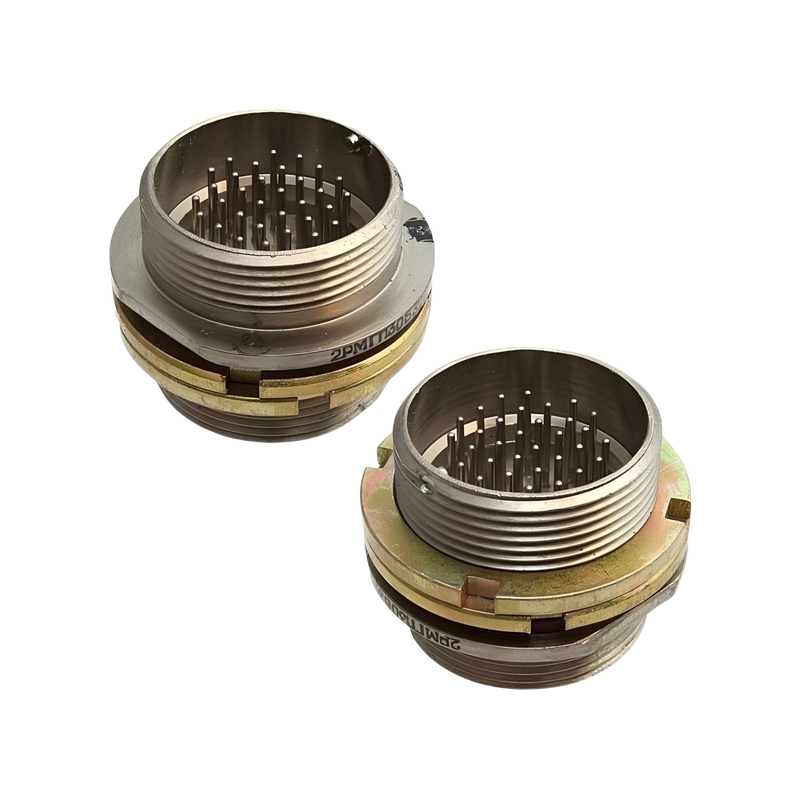

2РМГП36Б22Ш1Е2 — герметичный цилиндрический электрический разъём типа 2РМГП. Он предназначен для соединения цепей постоянного и переменного тока с частотой до 3 МГц. Такие соединители применяются в различных электроустановках, в том числе в приборных системах, где важны надёжность и устойчивость к внешним воздействиям.

Модель представляет собой блочную вилку с условным размером корпуса 36 и 22 контактами. Контакты имеют никелевое покрытие. Разъём может использоваться как часть электрических соединений, рассчитанных на напряжение до 700/560 В и ток на контакт до 6 А. Общий ток по разъёму может достигать 110 А.

Конструкция и расшифровка обозначения

Обозначение 2РМГП36Б22Ш1Е2 построено по схеме, в которой каждая группа символов указывает на определённые свойства изделия.

• 2РМГП — тип соединителя, герметичный.
• 36 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• 22 — количество контактов.
• Ш — вилка.
• 1 — сочетание контактов.
• Е — никелевое покрытие контактов.
• 2 — повышенная теплостойкость, допускающая работу до 200 °C.

Таким образом, 2РМГП36Б22Ш1Е2 — это герметичная блочная вилка с 22 никелированными контактами и повышенной теплостойкостью. Соединение с ответной частью резьбовое. Поляризация одношпоночная, что помогает обеспечить правильное взаимное положение частей разъёма.

Технические характеристики

• Тип: герметичный цилиндрический электрический разъём 2РМГП.
• Исполнение: блочная вилка.
• Условный размер корпуса: 36.
• Количество контактов: 22.
• Покрытие контактов: никель.
• Напряжение: до 700/560 В.
• Ток на контакт: до 6 А.
• Общий ток: до 110 А.
• Сопротивление контактов: 5 МОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон температур: от минус 60 до плюс 100 °C.
• Теплостойкое исполнение: до 200 °C.
• Вибрация: от 5 до 5000 Гц.
• Одиночные удары: до 5000 м/с².
• Ресурс: 500 соединений-расчленений.
• Наработка: не менее 1000 часов.
• Срок хранения: 15 лет.

Условия эксплуатации и ресурс

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 °C. При использовании специального теплостойкого исполнения верхняя граница достигает 200 °C. Изделие выдерживает вибрационные нагрузки с частотой от 5 до 5000 Гц и одиночные удары с ускорением до 5000 м/с².

Ресурс соединений-расчленений составляет 500 циклов. Наработка — не менее 1000 часов. Срок хранения — 15 лет. Эти показатели подтверждают возможность длительного использования разъёма в составе электроустановок при соблюдении условий эксплуатации. Климатическое исполнение — УХЛ.

Совместимость и применение

Ответной частью для данной вилки служат розетки 2РМТ или 2РМДТ. Соединение резьбовое, поляризация одношпоночная. Разъём подходит для климатического исполнения УХЛ. Благодаря герметичной конструкции и цилиндрическому корпусу он может применяться в приборных системах, электроустановках и других устройствах, где требуется надёжное соединение цепей постоянного и переменного тока с частотой до 3 МГц.

Производитель в предоставленных данных каталога не указан. Артикул товара — 1421. Категория — 2РМГ.
